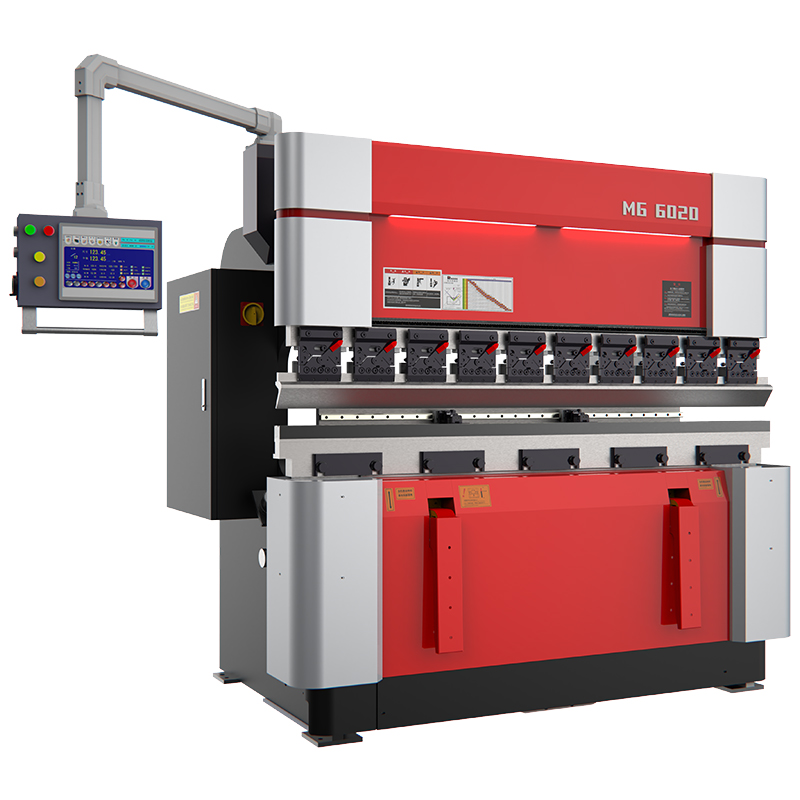

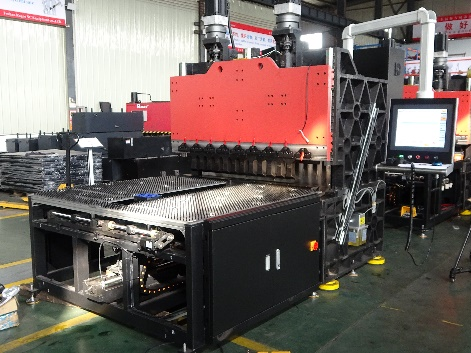

Stroj za hidrauličku prešu za savijanje čeličnog lima

pregled proizvoda

Specifikacije proizvoda

NE.	pojedinosti	Originalni proizvođač	Naziv marke
1	NC sustav	Nizozemska	DELEM DA-53 serija（Odgovara）
		Švicarska	CYBELEC CT8（Standardno）
2	Zatvoreni linearni koder	purica	OPKON
3	Hidraulični sistem	njemački	REXROTH/ ARGOS-HITOS
4	Pumpa za ulje	Amerika/Japan	SUNČANO/ NACHI
5	Kuglasti vijak	Tajvan	HIWIN/ PMI
6	Ravna vodilica	Tajvan	HIWIN/ PMI
7	Pečat	Japan	Japanski NOK
8	Zračni prekidač	Francuska	Schneider
9	Minijaturni relej	Francuska	Schneider
10	AC kontaktor	Francuska	Schneider
11	Dugme	Francuska	Schneider
12	Električne komponente	Japan	Omron
13	Utični spoj	SAD	EATON

Tehnički parametri i specifikacije sa 130 tona
Duljina radnog stola		3200	mm
Udaljenost između stupaca		2700	mm
Hod klizača		200/250	mm
Otvorena visina		450/500	mm
Dubina grla		400	mm
Broj osi NC		Y1、Y2、X、R、V	sjekire
Snaga glavnog motora		11	kw
Brzina klizanja	Brzo dolje	180	mm
	Raditi	10	mm
	Povratak	160	mm
Stražnji promjer X osi	Moždani udar	600	mm
	maksimalna brzina	350	mm/s
	Točnost ponovnog pozicioniranja	≤0,05	mm
Stražnji promjer R osi	Moždani udar	200	mm
	maksimalna brzina	200	mm/s
	Točnost ponovnog pozicioniranja	≤0,05	mm
Dimenzije stroja	Duljina	3800	mm
	Širina	1850	mm
	Visina	2750	mm
Težina stroja	/	9000	kg

Konfiguracija proizvoda

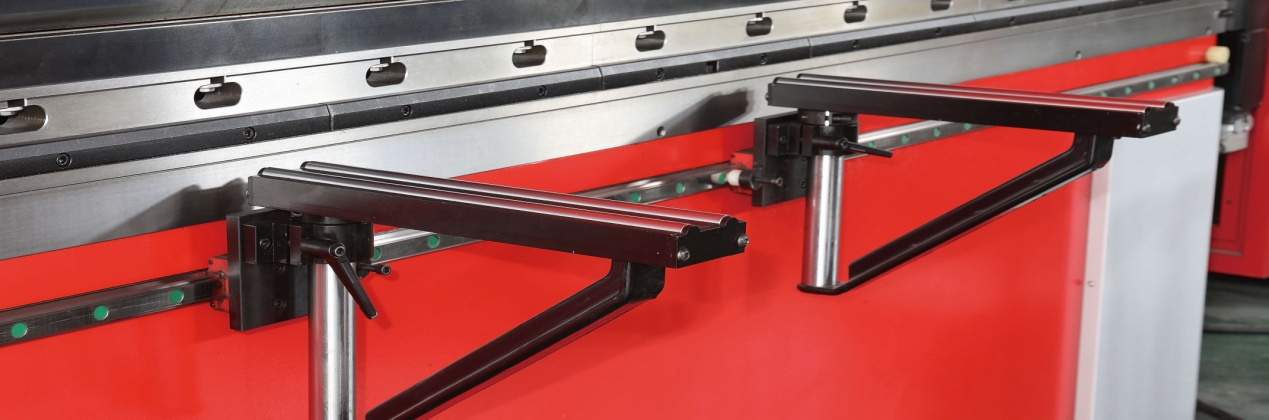

Pokretni prednji potporni okvir: pomiče se duž linearne vodilice i može se parkirati na bilo kojem položaju kako bi vam pomogao pri savijanju i učinio rad udobnim i učinkovitim.

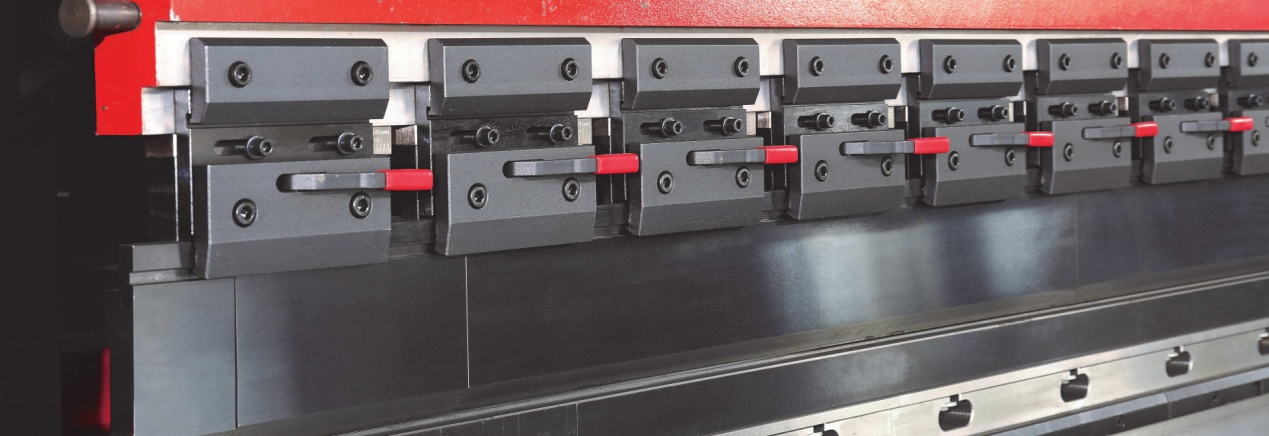

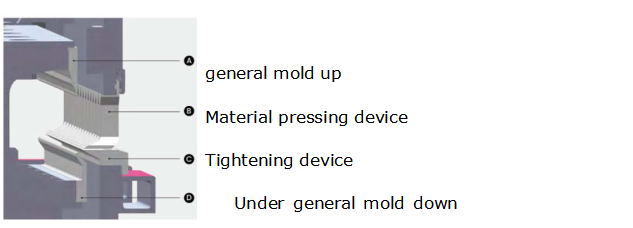

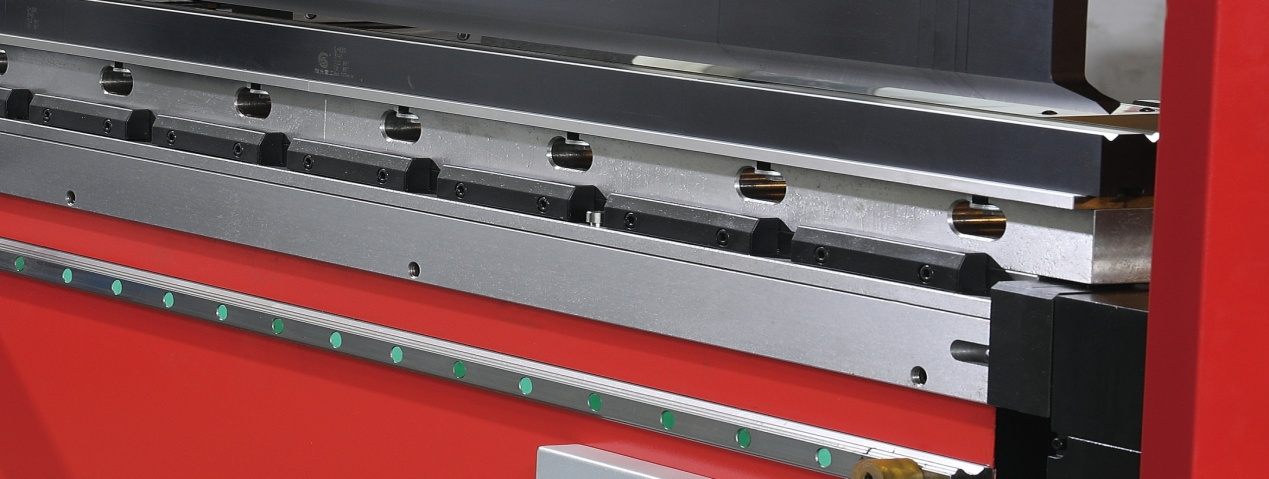

Sustav visoke preciznosti i brzog stezanja: brzo i jednostavno mijenjanje alata, smanjujući radnu snagu i povećavajući produktivnost.

Alat više kvalitete za prešu: cjelovit očvrsli CNC alat za presu je izdržljiv.

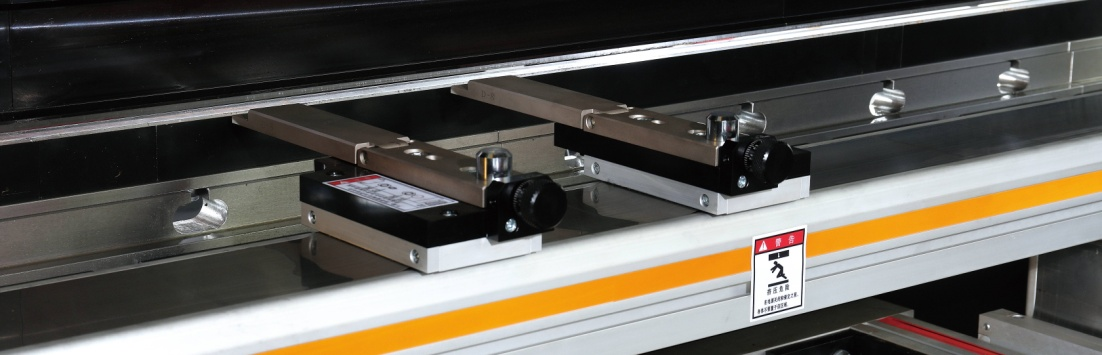

Visoko precizan i stabilan sustav stražnjeg mjerača (po izboru): Nova i jedinstvena konstrukcija dvostruke linearne vodilice, kako bi se osigurala dobra točnost pozicioniranja. Dizajn višestupanjskih graničnika, za povećanje raspona pozicioniranja, iznad cijene u vrijednosti.

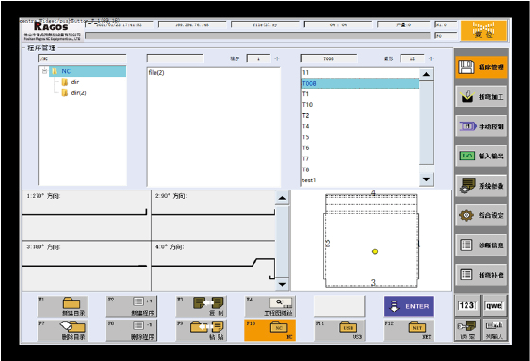

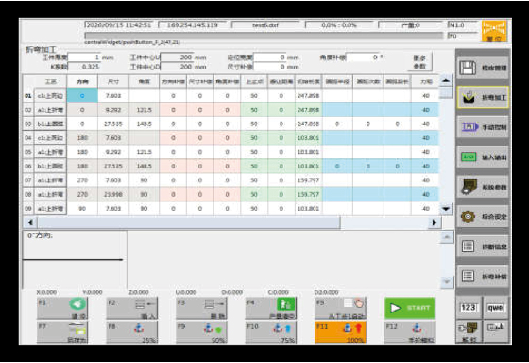

CNC sustav upravljanja koji je jednostavan za rukovanje može vam pomoći da uštedite vrijeme i poboljšate radnu učinkovitost.

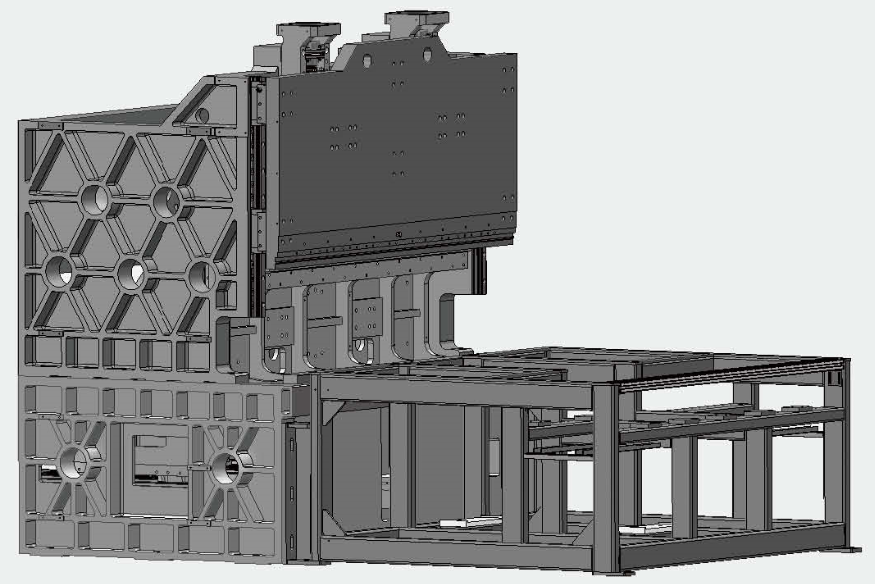

Lijevano tijelo stroja (sadrži stabilnu strukturu, malu deformaciju i visoku preciznost

Tehnologija alatnih strojeva

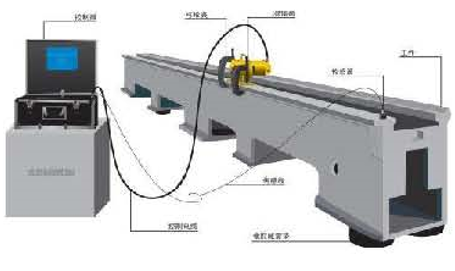

Ublažavanje stresa od starenja vibracijama

Ublažavanje stresa od starenja vibracijama

Kako biste uklonili unutarnje naprezanje obratka, osigurajte da stroj radi dugo vremena s visokom preciznošću.

Gotova strojna obrada

Gotova strojna obrada: Posjedujete velike horizontalne portalne glodalice za ispunjavanje Ragosovih zahtjeva precizne strojne obrade, također osiguravaju visokokvalitetnu bazu za ugradnju.

Prirodno starenje: Okviri strojeva moraju biti postavljeni prirodno tijekom 6 mjeseci kako bi se oslobodio stres od toplinske obrade, što znači da se postižu stabilna točnost i veća krutost.

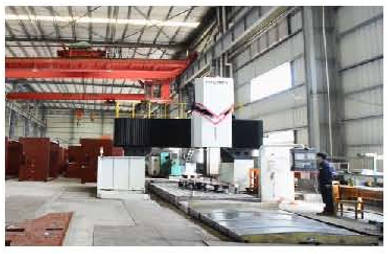

Ispod je strojna obrada posteljine

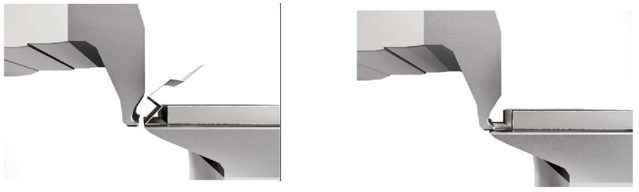

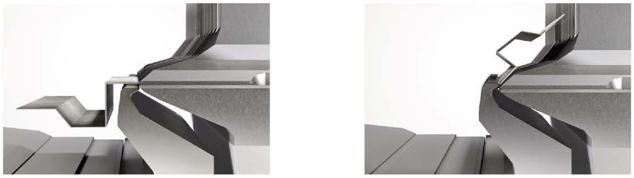

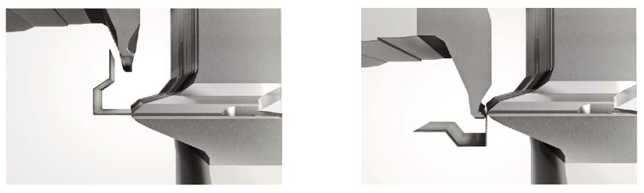

Savi se

Sagni se

Ravnanje i savijanje

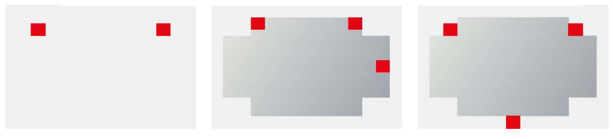

Sustav za pozicioniranje listova

Pozicioniranje repa Prethodno pozicioniranje ploče Završno pozicioniranje

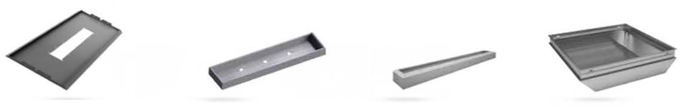

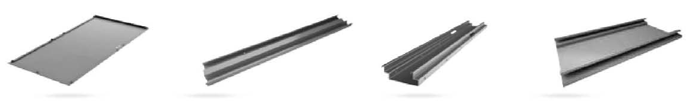

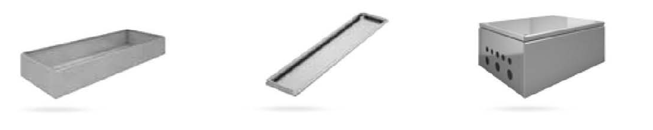

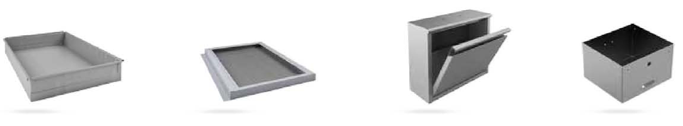

Uzorci proizvoda

pojedinosti

• Hod klizača (mm): 300 mm
• Automatska razina: potpuno automatski
• Dubina grla (mm): 400 mm
• Vrsta stroja: torziona poluga
• Duljina radnog stola (mm): 4000
• Širina radnog stola (mm): 2500 mm
• Dimenzija: 4000*2500*3600
• Stanje: Novo
• Materijal/obrađeni metal: Nehrđajući čelik, LEGIRANJE, Ugljični čelik, Aluminij
• Težina (KG): 7000
• Snaga motora (kw): 25 kw
• Ključne prodajne točke: Visoka razina sigurnosti
• Jamstvo: 1 godina
• Primjenjive industrije: radionice za popravak strojeva, proizvodni pogon, kućna uporaba, građevinski radovi, tvrtka za oglašavanje
• Lokacija izložbenog prostora: Nema
• Vrsta marketinga: Novi proizvod 2020
• Izvješće o ispitivanju strojeva: priloženo
• Video odlazna inspekcija: osigurana
• Jamstvo na osnovne komponente: 1 godina
• Osnovne komponente: ležaj, motor, zupčanik, motor
• Naziv proizvoda: Hidraulički CNC stroj za savijanje
• Sirovina: list
• Snaga: 7,5kw 10kw 15kw 20kw
• Primjena: savijanje nehrđajućih ploča
• Funkcija: savijanje čeličnog metala
• Kontrolni sustav: DA69T-DA66T-DA58T-CT8-CT12
• CNC sustav: Delem Holland
• Hidraulički sustav: Bosch Rexroth Njemačka
• Boja: bijela i crvena
• Glavni motor: Siemens Njemačka
• Omogućena usluga nakon prodaje: besplatni rezervni dijelovi, instalacija na terenu, puštanje u rad i obuka, servis održavanja i popravka na terenu, video tehnička podrška
• Servis nakon jamstva: video tehnička podrška, online podrška
