Potpuno automatski stroj za savijanje listova velike snage i CNC stroj za prešu

Opis proizvoda

Presa kočnica serije PB ima kruti okvir za minimalni otklon pod opterećenjem. Čelik okvira njemačkog je podrijetla, ultrazvučno kontroliran i ST-44 materijal. Strojno zavarivanje vrši se aparatima za zavarivanje i robotima za zavarivanje. Nakon zavarivanja vršimo postupak rasterećenja vibracijskim sustavom. Nakon postupka smanjenja naprezanja okvir stroja ide u CNC obradne centre s 5 osi radi točnosti. Sve referentne površine i spojni otvori su strojno obrađeni. Svim ovim procesima osjetljivost okvira stroja zaštićena je tijekom dugog vijeka trajanja.

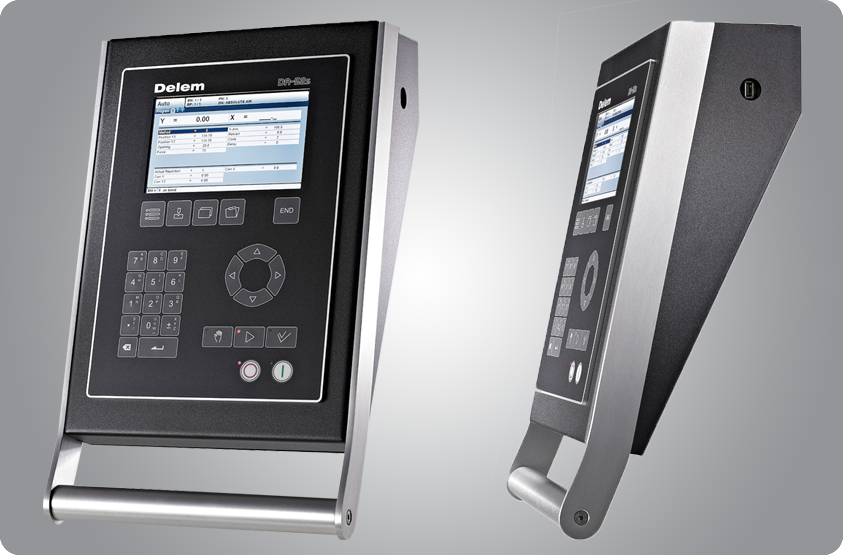

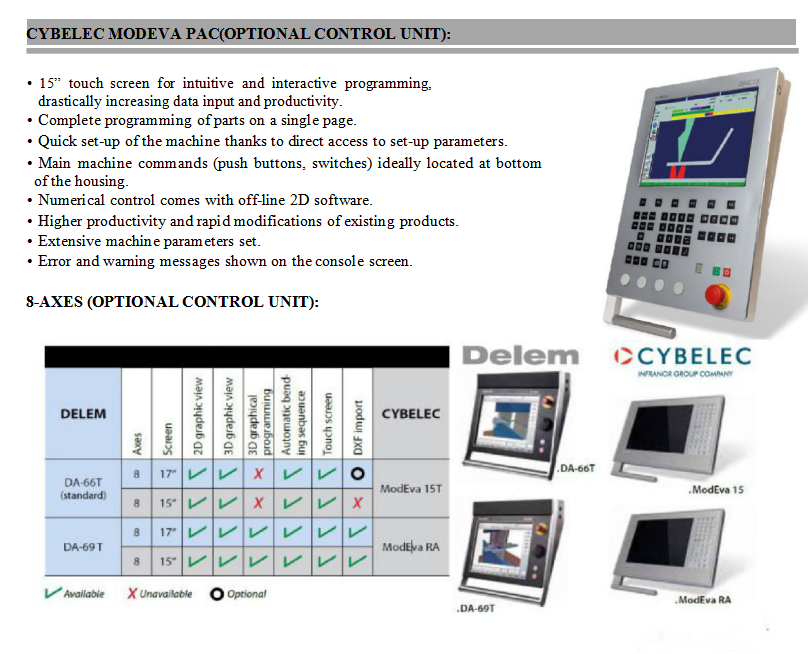

CNC sustav upravljanja

1. Brzo programiranje na jednoj stranici

2. Navigacija pomoću prečaca

3. 7" široki TFT u boji

4. Do 4 osi (Y1, Y2 i 2 pomoćne osi)

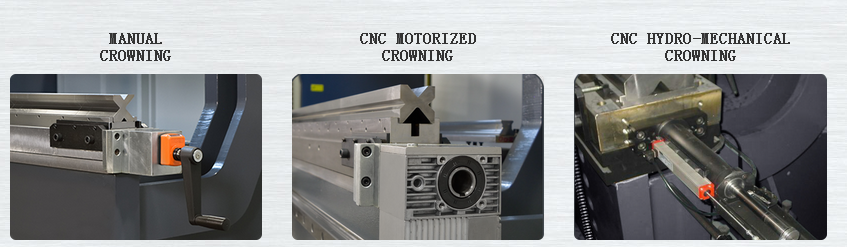

5. Kontrola krunjenja

6. Knjižnica alata/materijala/proizvoda

7. USB, periferno sučelje

8. Napredni algoritmi upravljanja osi Y za zatvorene

9. ventili petlje kao i ventili otvorene petlje 10. Regulator na ploči s opcijskim kućištem

Detalji Slike

Pogled sa strane:

Veliki otvori i potezi serije WC67K olakšavaju svestranu proizvodnju dijelova koji zahtijevaju veći razmak za profitabilnu i jednostavnu proizvodnju. To uključuje, ali nije ograničeno na proizvodnju četverostranih kutija dubokih presjeka. To osigurava više prostora kod savijanja dijelova s većim prirubnicama. U nekim slučajevima ovo omogućuje kupcu da kupi manju ukupnu duljinu savijanja preše, što predstavlja uštedu, jer ovaj veliki razmak omogućuje veliko savijanje prirubnice na ukupnim dimenzijama duljine savijanja stroja.

CILINDRI STROJA

Kako bismo omogućili naginjanje klipa bez oštećenja, jer koristimo kuglaste spojeve.
Ova vrsta veze također omogućuje nježnu apsorpciju vršnih sila.

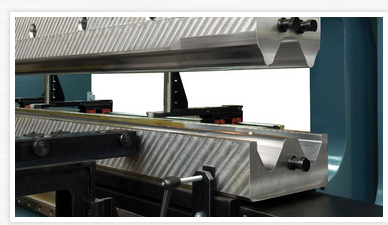

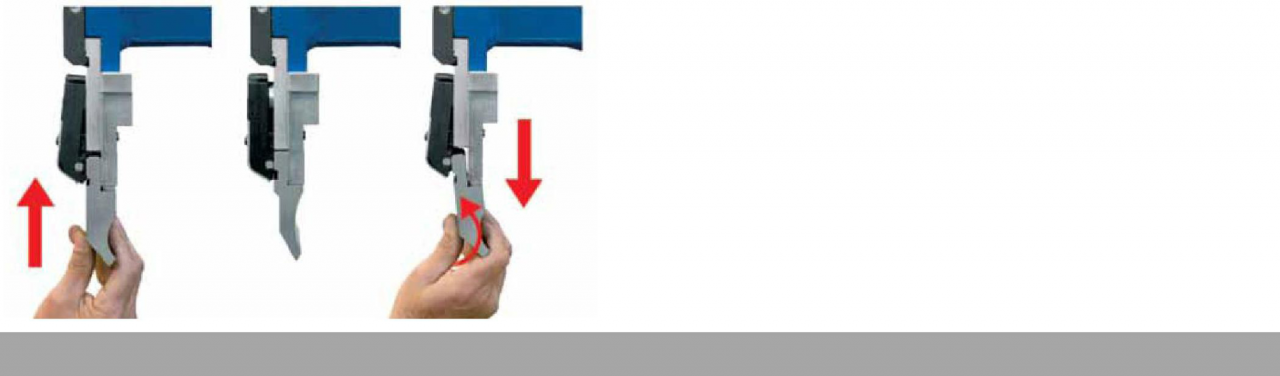

SPEED GRIP SUSTAV

Speed grip sustav smanjuje vrijeme potrošeno na promjenu alata za 8,5 puta u usporedbi s tradicionalnim sustavima.

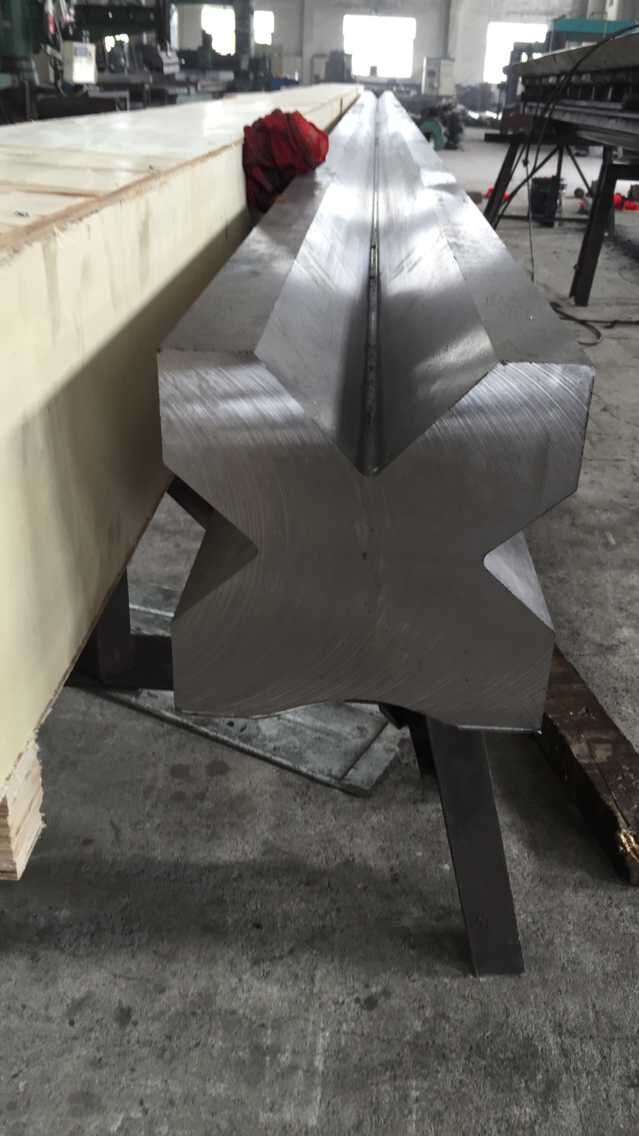

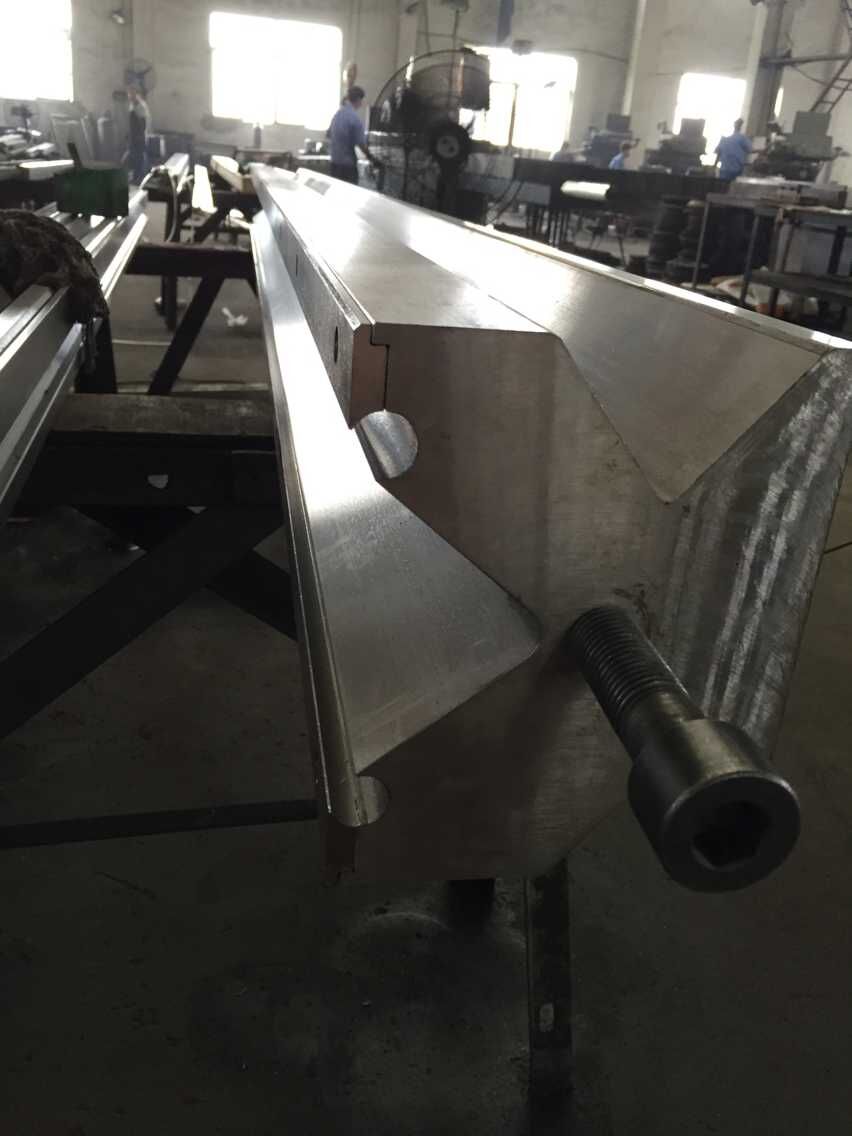

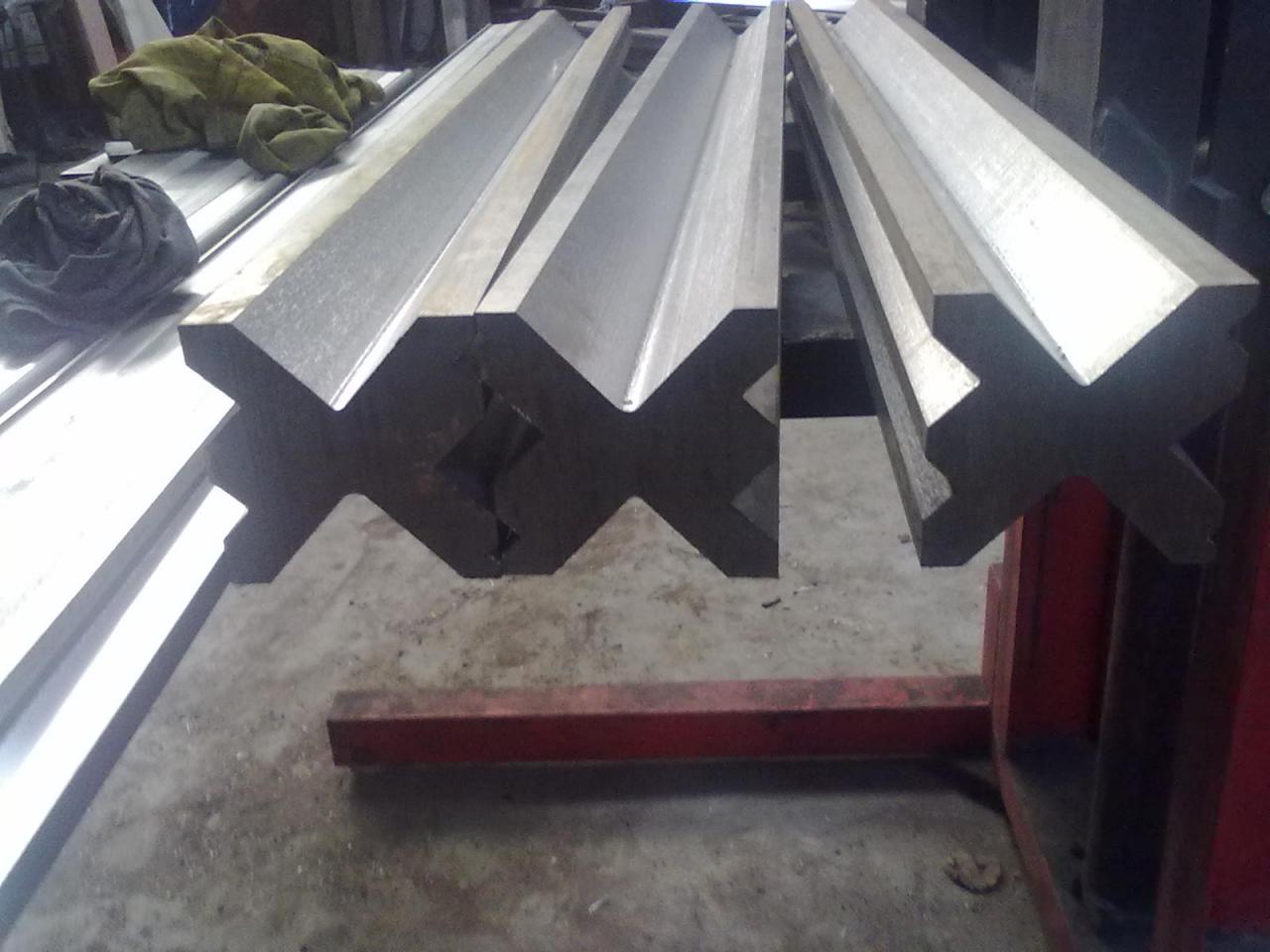

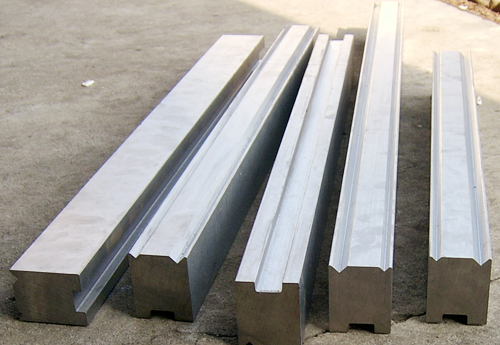

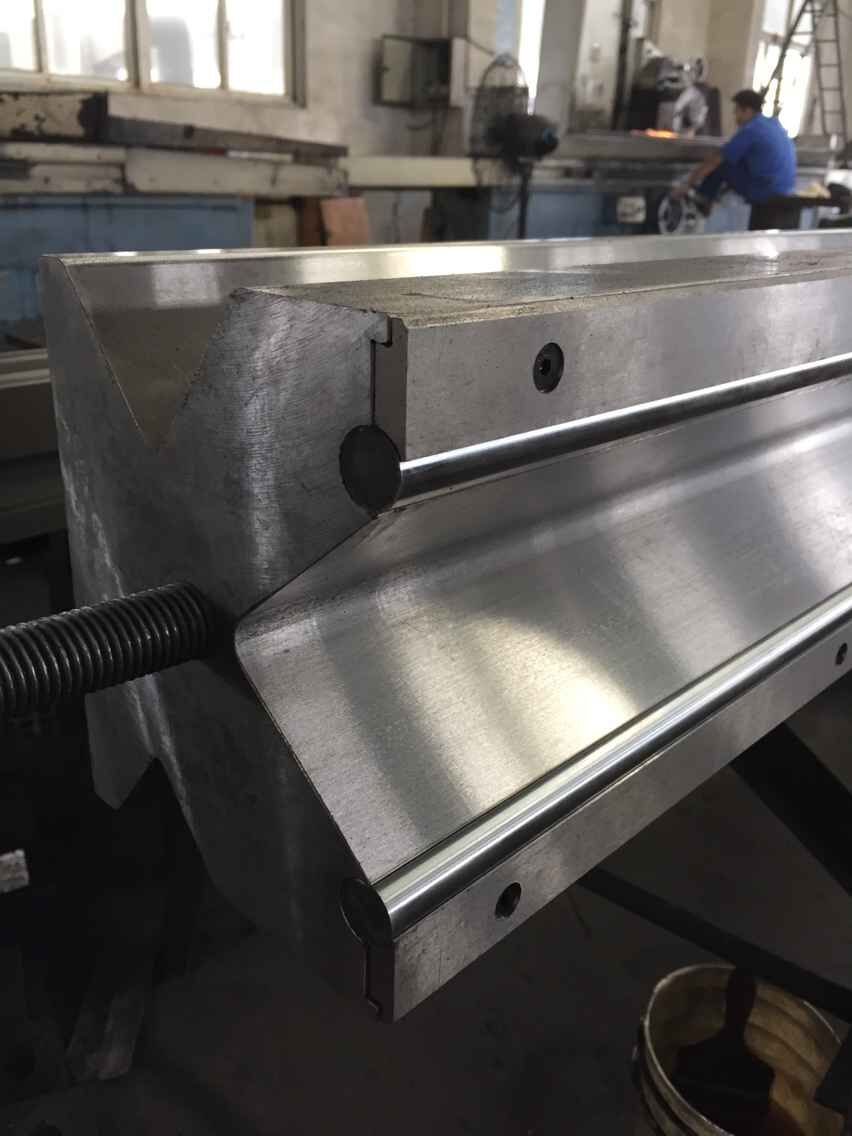

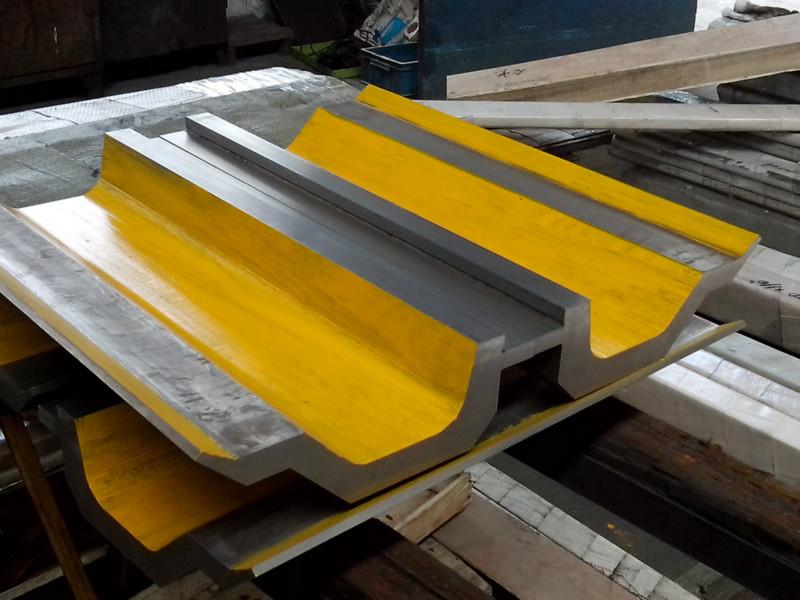

ALATI

Veliki izbor alata, matrica i dijelova na zalihama i spremnih za isporuku, uključujući gusji vrat, standardni stil, američki stil i europski stil alata; 4-smjerne matrice za preše, multi V matrice, brze stezaljke, stražnji mjerači i više.

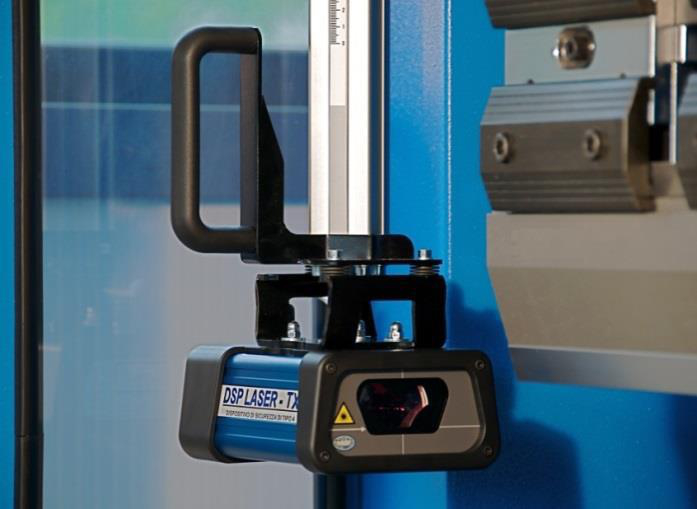

Laserski sigurnosni sustavi

* Inovativni zaštitni uzorak rešetke alata
* Potpuno kontroliran rad nogom

◦značajka savijanja dijelova u obliku kutije

◦Patentirana kontrola procesa tipa 4

◦Inovativna sigurnosna tehnologija

◦automatizirana kalibracija alata.

◦Savijanje kutije bez uklanjanja ili smanjenja učinkovitosti sigurnosnog sustava.

◦Način minimalne male brzine kod savijanja ravnog materijala posebnim rasporedom laserskih zraka.

◦ Dodatno praćenje stroja (gumbi za zaustavljanje u nuždi i prekidači za zaključavanje vrata)

* CE certificirani sigurnosni kontroler kategorije 4 s integriranim relejima vođenim silom i povratnim sustavom kodera.

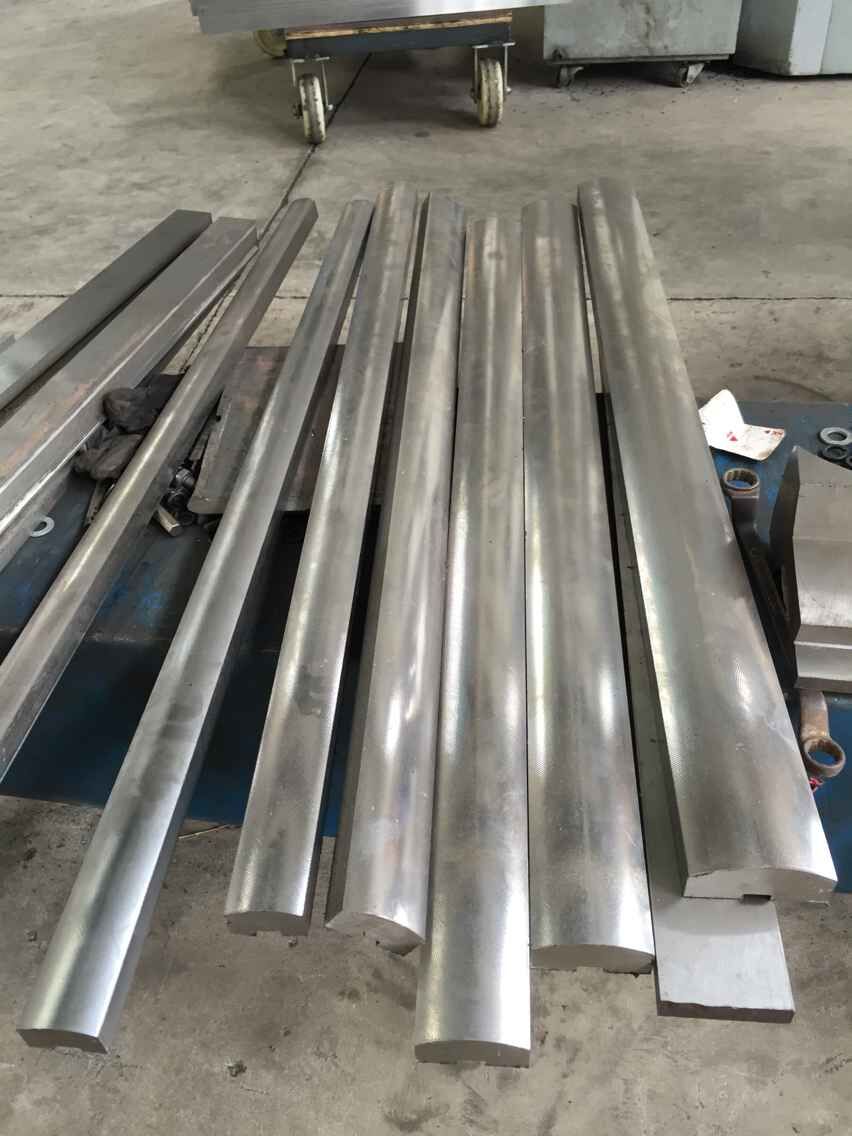

Strojni kalup:

pojedinosti

• Hod klizača (mm): 120 mm
• Automatska razina: potpuno automatski
• Dubina grla (mm): 220 mm
• Vrsta stroja: Sinkronizirano
• Duljina radnog stola (mm): 2500 mm
• Širina radnog stola (mm): 120 mm
• Dimenzija: 2500*1300*2210
• Stanje: Novo
• Mjesto podrijetla: Anhui
• Materijal / obrađeni metal: mesing / bakar, nehrđajući čelik, LEGURA, ugljični čelik, aluminij
• Automatizacija: Automatski
• Dodatne usluge: rezanje na dužinu
• Težina (KG): 4000
• Snaga motora (kw): 5,5 kw
• Ključne prodajne točke: Automatski
• Jamstvo: 2 godine
• Primjenjive industrije: Trgovine građevinskim materijalom, Radionice za popravak strojeva, Proizvodni pogon, Kućna uporaba, Građevinski radovi, Energija i rudarstvo, Tvrtka za oglašavanje
• Lokacija izložbenog prostora: Nema
• Vrsta marketinga: Novi proizvod 2021
• Izvješće o ispitivanju strojeva: priloženo
• Video odlazna inspekcija: osigurana
• Jamstvo na osnovne komponente: 2 godine
• Osnovne komponente: ležaj, motor, posuda pod pritiskom
• Certifikacija: ce
• Omogućena usluga nakon prodaje: besplatni rezervni dijelovi
• Naziv proizvoda: WC67K 125T/2500mm
• Tip: PB
• Primjena: savijanje nehrđajućih ploča
• Kontrolni sustav: DA52S
• Duljina savijanja: 2500 mm
• Nazivni tlak (kN): 1250 kN
• CNC sustav upravljanja: CNC
