Metalna presa Wc-63t/3200 Stroj za savijanje metalnih limova Cnc hidraulična presa

Opis proizvoda

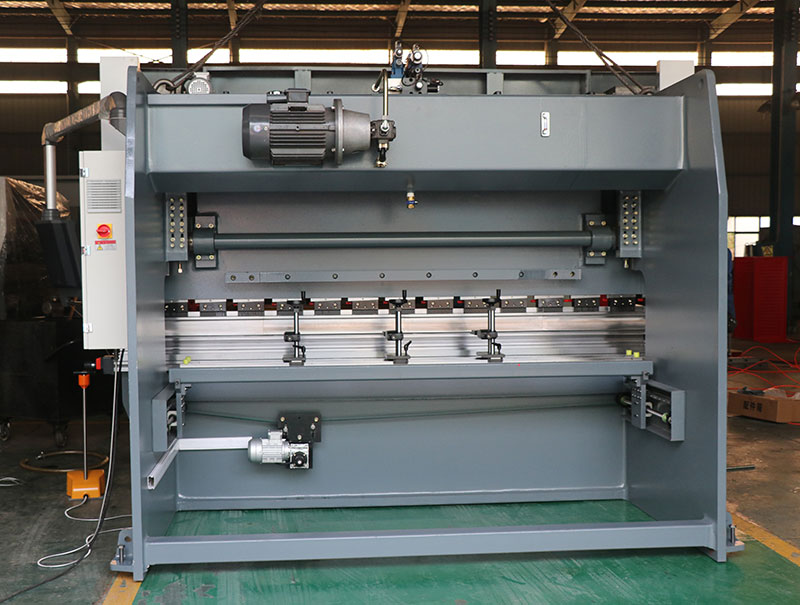

Metalna presa za prešu WC-63T/3200 Stroj za savijanje limova Cnc hidraulična preša za prešu

Model: KCN-6332

CNC kontrola 2 osi (X, Y,)

X: stražnji mjerač sprijeda i straga; Y: Ram udar

W: Krunište radnog stola (opcionalno)

Glavne funkcije i značajke

1. Cjelokupna zavarena i obrađena konstrukcija.

2. Visoka mehanička čvrstoća i jaka krutost.

3. Hidraulički hod bata približava se prema dolje, stabilan i pouzdan.

4. E21 može kontrolirati kretanje klipa i stražnji graničnik, postižući učinkovito i vrlo precizno pozicioniranje.

5. Kompenzacija klina pri stezanju gornjeg probojca.

6. Pojednostavljeno stezanje gornjih oštrica s klinovima za mikropodešavanje, za jednostavan rad i visoku preciznost.

7. 2 klizne potporne ruke za prednje listove postavljene na T utor na krevetu.

8. Čvrsti jedan blok s četiri lica s više V matrica.

9. Odobrena stabilna i pouzdana hidraulika.

10. Stop prsti s milscale za stroj za savijanje ploča.

Tehnički parametri

Ne.	Artikal	Parametar	Jedinica
1	Nazivni tlak	630	KN
2	Dužina stola	3200	mm
3	Maks.hod klizača	120	mm
4	Maksimalna visina zatvaranja	350	mm
5	Između kolona	2600	mm
6	Dubina grla	250	mm
7	Snaga glavnog motora	5.5	KW
8	Niža brzina	120	mm/s
9	Brzina pritiska	10	mm/s
10	Brzina povratka	90	mm/s
11	Kontrolna os	X Y	/
12	Hod osi X	500	mm
16	Zatvarači za stražnji dio	2	/
17	Ukupna dimenzija	L 3500	mm
		W 1500	mm
		H 2300	mm
18	Težina stroja	5000	KG

Detaljne slike

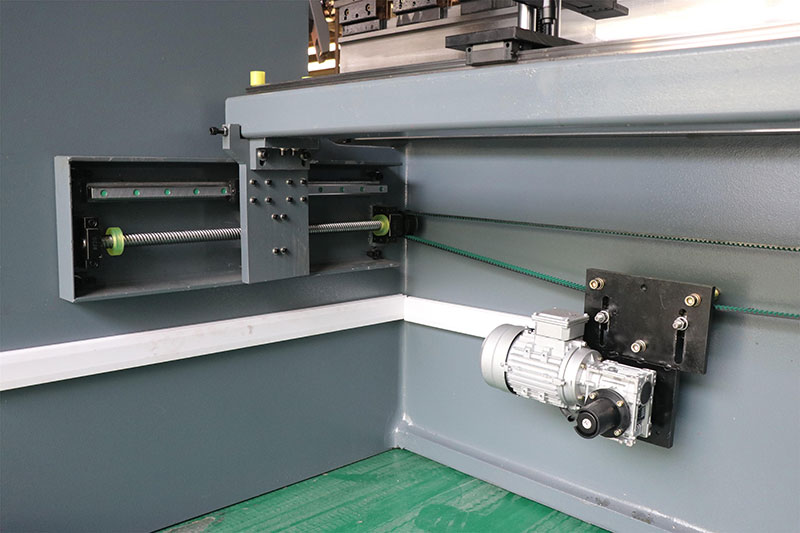

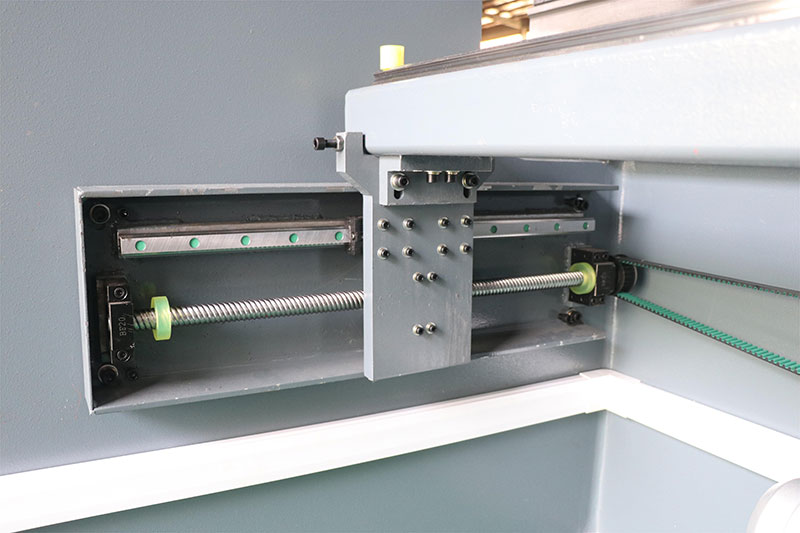

Stražnji mjerač s kugličnim navojem i vodilicom košuljice

Višenamjensko podešavanje kotačića za zatezanje.

Ručno krunisanje stola (opcionalno)

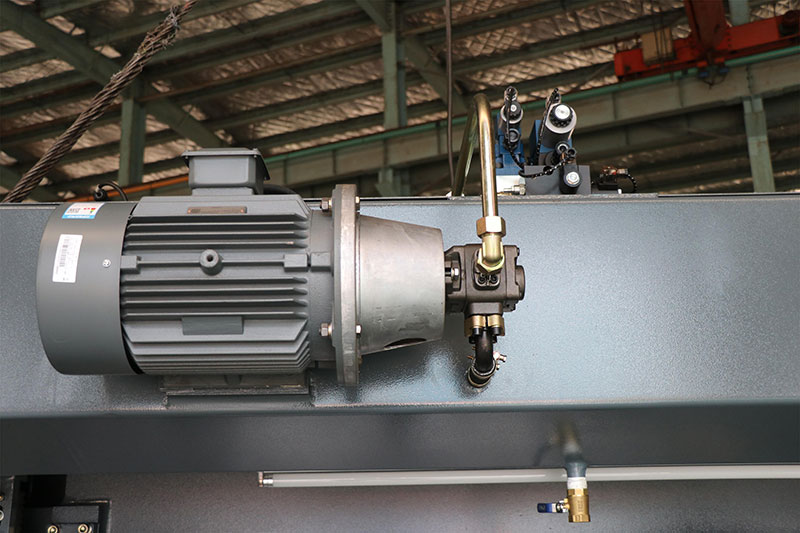

Siemens glavni motor njemačke marke.

Sunny pumpa USA brand.

Rexroth ventil njemačke marke.

Stezaljka za brzo otpuštanje u europskom stilu

Vodilice koriste mesing, otporan na habanje, dugi vijek trajanja.

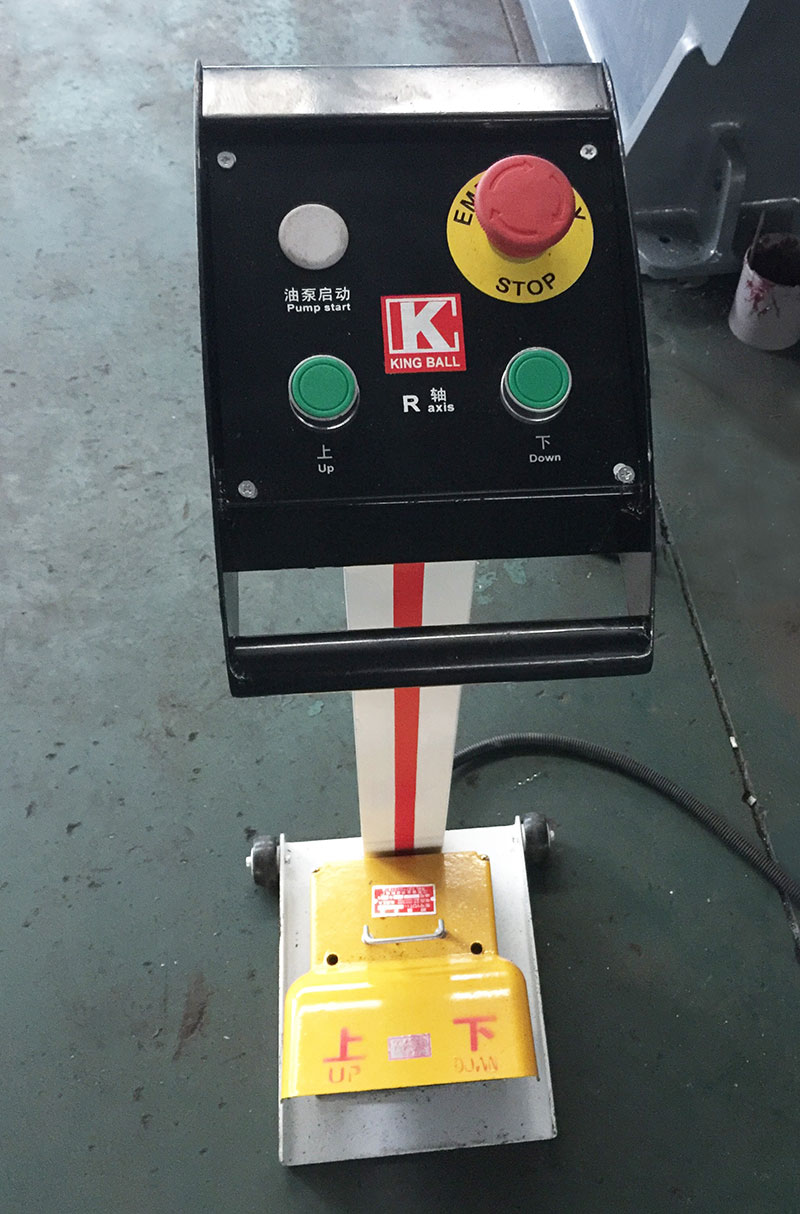

Prekidač s papučicom sa zaustavljanjem u nuždi, siguran rad, postolje s valjcima lako se pomiče.

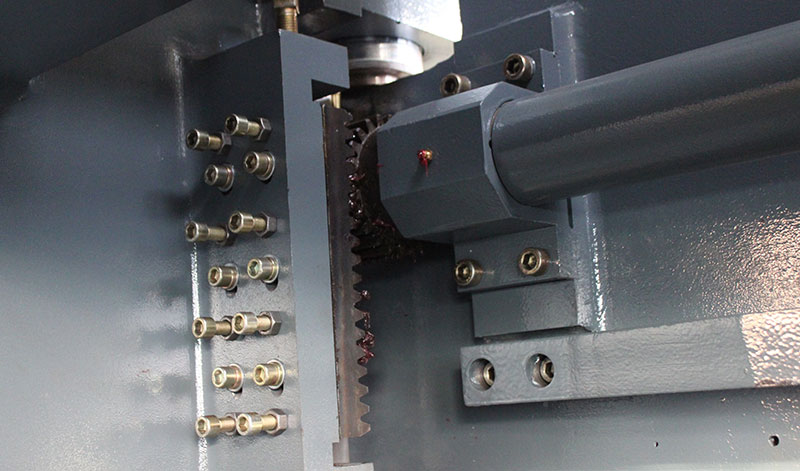

Torziona poluga je sinkronizirana s mjenjačkom letvom. brzo se spušta, lako se podešavaju dvije strane sinkronizacije.

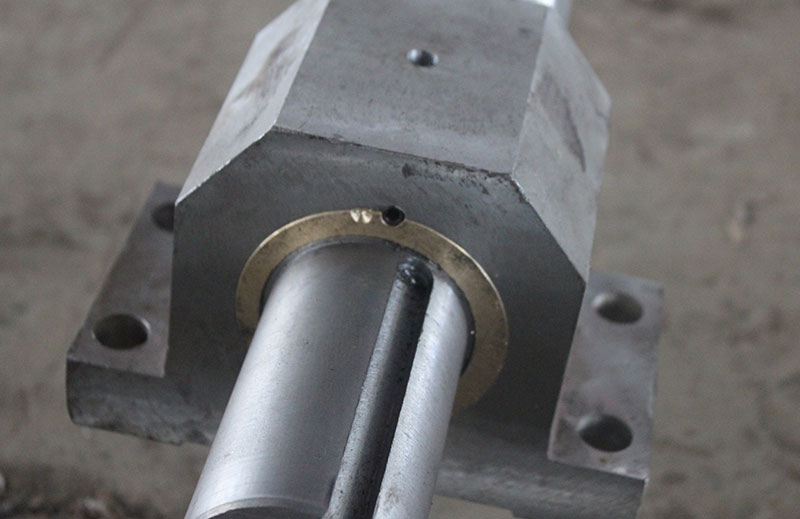

Konektor koristi mesing otporan na habanje.

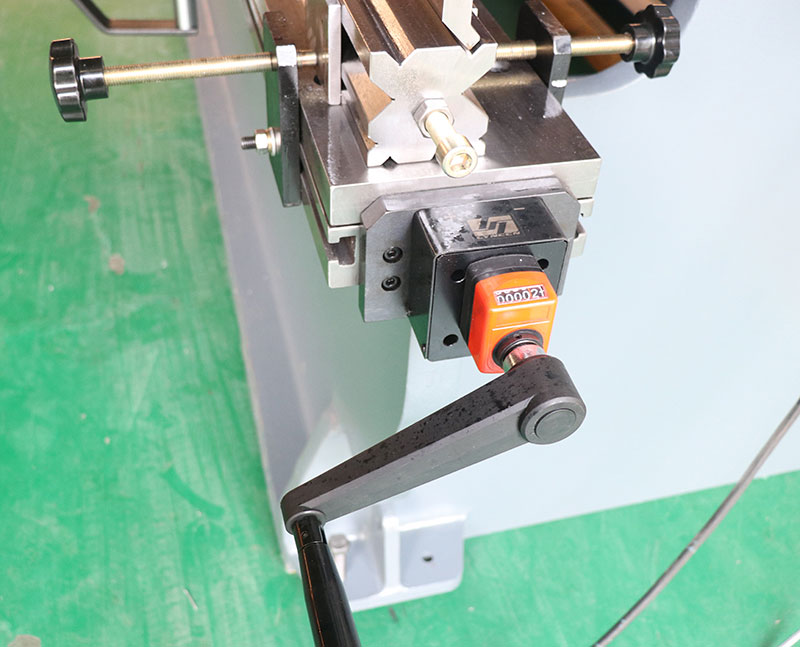

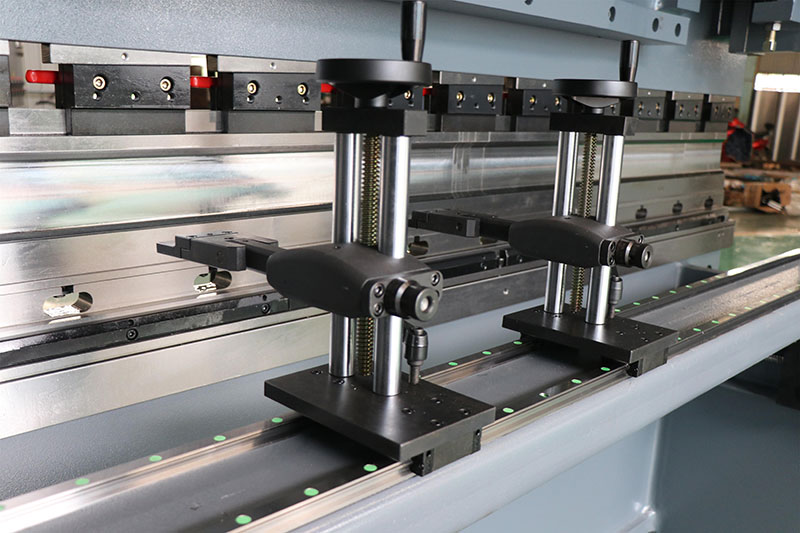

Čep gore i dolje ručno, pomičite lijevo i desno na dvije linearne vodilice.

Glavna konfiguracija

Ime	Proizvođač
CNC kontroler	E21 Estun kineska marka
Glavni motor	Siemens Njemačka marka
Električne komponente	Marka Schneider Francuska
Zupčasta pumpa	Brand Sunny USA
Prsten pečatnjak	NOK japanski brend
Hidraulični sistem	Njemačka marka Boschrexroth
Kuglični vijak, linearna vodilica	HIWIN tajvanska marka
Priključak cijevi	Marka EMB Njemačka
Pogon varijabilne frekvencije	Tajvanska marka Shihlin

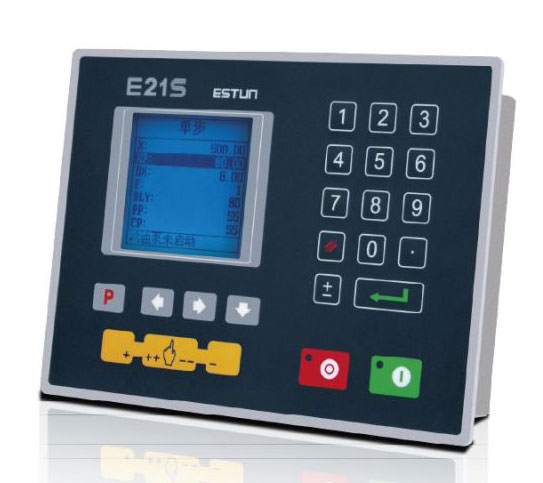

E21 NC kontroler

Kontrola stražnjeg kolosijeka i bloka

Upravljanje za opće AC motore, pretvarač frekvencije Inteligentno pozicioniranje

Brojač zaliha Postavka vremena zadržavanja/dekompresije

Programska memorija do 40 programa Do 25 koraka po programu

Jednostrano pozicioniranje Funkcija uvlačenja

Jedno ključno sigurnosno kopiranje/vraćanje parametara mm/inč

kineski/engleski

Standardni dodaci su u nastavku:

• Sidreni vijak
• Šesterokutna matica
• Prsten pečatnjak
• Brtva
• Pištolj za podmazivanje
• imbus ključ
• Nožni prekidač
• Prednje potporne ruke
• Ključ za električnu kutiju, ključ za upravljačku ploču
• Priručnici za rad

Naša usluga

Usluge prije prodaje:

1. upit i savjetodavna podrška
2. podrška testiranju uzoraka
3. posjetite našu tvornicu

Postprodajne usluge:

1. 2 godine jamstvenog roka
2. obuka kako instalirati i koristiti stroj za prešanje kočnica
3. inženjeri dostupni za servisiranje strojeva u inozemstvu

pojedinosti

• Hod klizača (mm): 120 mm
• Automatska razina: potpuno automatski
• Dubina grla (mm): 300 mm
• Vrsta stroja: torziona poluga
• Duljina radnog stola (mm): 3200 mm
• Širina radnog stola (mm): 200 mm
• Stanje: Novo
• Materijal / obrađeni metal: mesing / bakar, nehrđajući čelik, LEGURA, ugljični čelik, aluminij
• Automatizacija: Automatski
• Dodatne usluge: Strojna obrada
• Godina: 2022
• Težina (KG): 5000
• Snaga motora (kw): 5,5 kw
• Ključne prodajne točke: Jednostavan za rukovanje
• Jamstvo: 2 godine
• Primjenjive industrije: radionice za popravak strojeva, proizvodni pogon
• Lokacija izložbenog prostora: Nema
• Vrsta marketinga: Novi proizvod 2020
• Izvješće o ispitivanju strojeva: priloženo
• Video odlazna inspekcija: osigurana
• Jamstvo na osnovne komponente: 2 godine
• Osnovne komponente: motor
• Boja: izborno
• Kontrolni sustav: E21S
• Otvorena visina: 350 mm
• Napon: 220V/380V/415V/440V/prilagođeno
• Dimenzija: 3500*1500*2300mm
• Stavka: Markina za savijanje preše
• Glavni motor: Siemens Njemačka
• Hidraulički sustav: Boschrexroth
• Zupčasta pumpa: sunčano
• Nazivni tlak (kN): 630 kN
• Certifikacija: ce
• Pružene usluge nakon prodaje: Instalacija na terenu, puštanje u rad i obuka, Usluga održavanja i popravka na terenu, Video tehnička podrška, Online podrška
• Servis nakon jamstva: video tehnička podrška, mrežna podrška, rezervni dijelovi, servis za održavanje i popravak na terenu
