Stroj za savijanje lima Hidraulična ploča za savijanje Mini preša od nehrđajućeg čelika

Opis proizvoda

1）WC67K NC hidraulična pločasta preša kočnica s E21 kontrolerom

Preša za limene ploče s E21 NC sustavom

Frekvencijski pretvarač kontrolira pozicioniranje glavnog motora X,Y osi: SIEMENS Njemačka

Ventil:Bosch Rexroth Njemačka

Elektrika: Schneider Francuska

1. Dizajn je u skladu s međunarodnim standardima EU-a. Trup eliminira unutarnje naprezanje žarenjem i osigurava veću preciznost i čvrstoću. Svi su strojevi dizajnirani korištenjem SOLID WORKS 3D programiranja i izrađeni od čelika poboljšane kvalitete ST44-1 s najnovijom tehnologijom.

2. Stroj za savijanje torzijske osi serije WC67K koristi Chines ESTUN NC kontrolni sustav koji vam pomaže povećati produktivnost i zadržati najniže troškove i niže troškove održavanja. Visoka kvaliteta i ponavljajuće savijanje postiže se upotrebom sinkroniziranih cilindara i ventila.

3. Kontrolni sustav programiranja E21 sustava i pretvarač ostvaruju točnu funkciju pozicioniranja X osi Y osi.

4. Najsuvremenija hidraulička tehnologija upravljanja frekvencijskim odzivom, Kruta gornja greda radi na ležajevima s 8 točaka s preciznošću savijanja od /-0,01 mm

5. Dodatna funkcija kompenzacije V-osi i odaberite odgovarajući kalup za lako savijanje izradaka složenog oblika. Standardna oprema。

Kineski E21 NC kontroler

1. Svjetlosni štitnici osiguravaju sigurnost rukovatelja tijekom rada

2. Podešavanje sustava osi Y i osi X, a pretvarač frekvencije kontrolira njihovo pozicioniranje.

3. Linearna vodilica i kuglični vijak točnost od 0,01 mm (HIWIN, TAIWAN).

4. Čelična monoblok konstrukcija.

5. Podesivi granični prsti.

6. Standardna elektrika od Schneidera, Francuska.

7. Standardni priključci cijevi za ulje od EMB Njemačka.

8. Standardni ventili i pumpa za ulje iz Bosch Rexroth Njemačka.

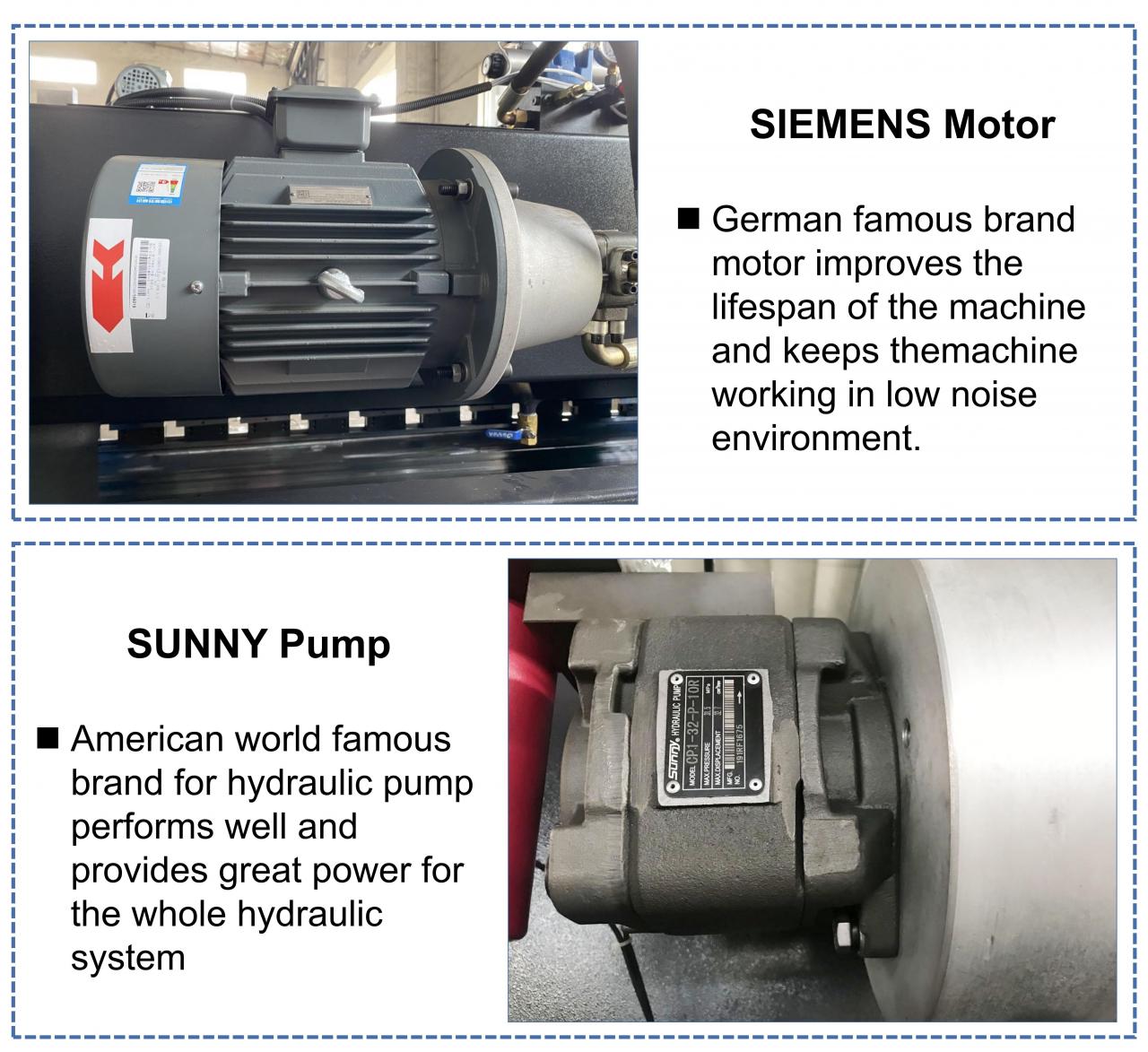

9. Standardni glavni motor iz Siemensa Njemačka

10. Hidraulička i električna zaštita od preopterećenja

Kineski ESTUN E21 NC sustav

Monokromatski LCD box panel Integralni faktor koji se može slobodno programirati

Automatska kontrola pozicioniranja (motor ili inventor)

Dopušteni pomak vretena Interni vremenski relej

Brojač zaliha i interni vremenski relej

B1ackgauge prikaz položaja s 0,01 mm

Tehnika izrade

Artikal	Jedinica	Specifikacija
Model stroja		100T-2500	100T-3200	100T-4000
Nazivna sila	KN	1000	1000	1000
Duljina radnog stola	Mm	2500	3200	4000
Udaljenost između stupaca	Mm	1900	2600	3200
Dubina grla	Mm	320	320	320
Maks. klizni hod	Mm	120	120	120
Maks. zatvorena visina	Mm	370	370	370
Vrijeme putovanja	Vrijeme/min	15	15	15
Snaga glavnog motora	Kw	7.5	7.5	7.5
Maks. hidraulički tlak	Mpa	25	25	25
Okvirne dimenzije	mm	2500*1600*2400	3200*1600*2500	4000*1600*2500

pojedinosti

• Hod klizača (mm): 110 mm
• Automatska razina: Poluautomatski
• Dubina grla (mm): 200 mm
• Tip stroja: sinkronizirani, torzijska poluga, NC preša
• Duljina radnog stola (mm): 2500
• Širina radnog stola (mm): 2500 mm
• Dimenzija: 2545x1510x2050
• Stanje: Novo
• Materijal/obrađeni metal: nehrđajući čelik, ugljični čelik, aluminij
• Automatizacija: Automatski
• Težina (KG): 6500
• Snaga motora (kw): 5,5 kw
• Ključne prodajne točke: Jednostavan za rukovanje
• Jamstvo: 5 godina
• Primjenjive industrije: radionice za popravak strojeva, proizvodni pogoni, građevinski radovi
• Lokacija izložbenog prostora: Indonezija
• Vrsta marketinga: Obični proizvod
• Izvješće o ispitivanju strojeva: priloženo
• Video odlazna inspekcija: osigurana
• Jamstvo na osnovne komponente: 5 godina
• Osnovne komponente: motor, pumpa
• Električne komponente: Schneider Francuska
• Servo motor/ Servo pogon: YASKAWA
• Napon: 220V/380V/415V/440V/prilagođeno
• Motor: Siemens Njemačka
• Kuglični vijak: HIWIN TBI
• Nazivni tlak (kN): 1600 kN
• Maksimalno otvoreno: 370 mm
• Razmak polova: 1970 mm
• Boja: prilagođena
