Delem Da66t 125 3+1 4+1 6+1 8+1 Cnc hidraulička presa za savijanje metalnih ploča

Informacije o Proizvodu

Ovaj stroj je novi CNC stroj za savijanje koji je RAYMAX lansirao 2020. godine i prikladan je za proizvođače s visokim zahtjevima za preciznošću i troškovima. Stroj je naš najpopularniji model po obimu i pravi radni konj, koji je izrađen od visokokvalitetnih dijelova i nudi ozbiljnu pouzdanost. Tehnologija sinkronizacije Y1 i Y2 osigurava velike brzine prilaza, savijanja i vraćanja. Njegova sposobnost duljine savijanja i raspon tlaka mogu se prilagoditi kako bi zadovoljili različite zahtjeve proizvodnje.

Znanstveni dizajn

1, Sinkrono kretanje osi Y1 i Y2 kojima upravlja neovisni cilindar

2, Mogućnost dodavanja opcija i nadogradnji konfiguracije, u kasnijoj fazi

Ekološki prihvatljivo

Nizak nivo buke tijekom čekanja i brzog dolje (manje od 25 decibela), pritiskanja i vraćanja, budući da je tlak u hidrauličnom sustavu zatvorena petlja upravljanja glavnim servo motorom. Potrošnja energije niža od uobičajenog stroja za 60% korištenjem servo motora.

Stabilna i izdržljiva izvedba tijela stroja

1, Integrirano zavarivanje okvira stroja.

2，Okvir stroja formiran od strane CNC trodimenzionalnog obradnog centra u jednom procesu, koji osigurava paralelnost i okomitost svake montažne površine.

3，Unutarnje laminiranje naprezanja kaljenjem.

4，Prskanje za uklanjanje hrđe i tretman protiv hrđe.

1. Kontrolni sustav: DA52s (opcijski Cybelec CT8 iz Švicarske)

Brzo programiranje na jednoj stranici

• Navigacija pomoću prečaca

•7” VGA TFT u boji

• Do 4 osi (Y1, Y2 i 2 pomoćne osi)

•Kontrola krunjenja

• Knjižnica alata/materijala/proizvoda

•USB, periferno sučelje

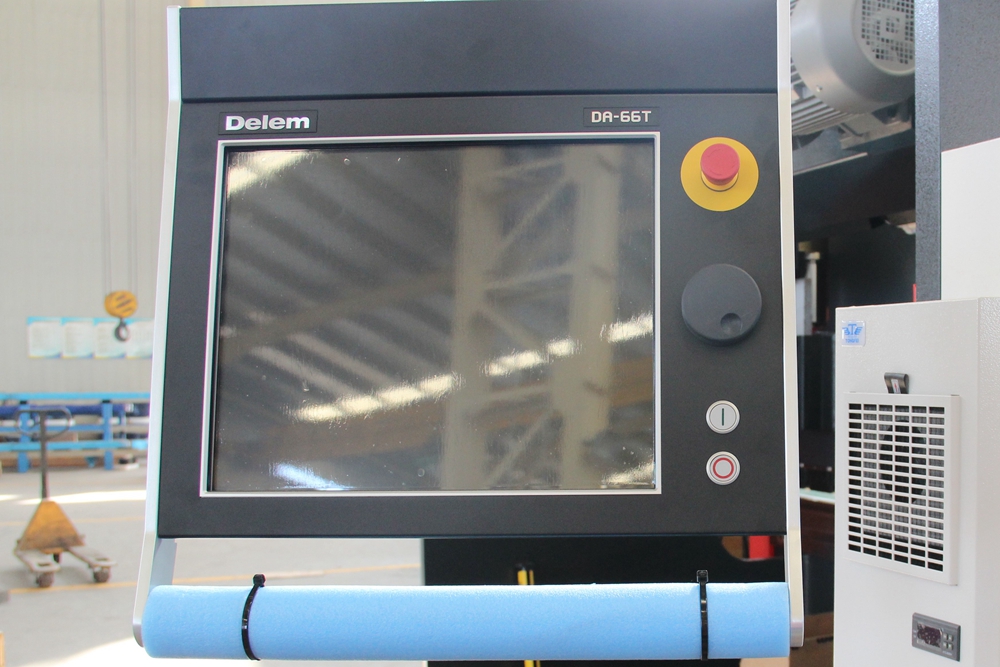

•Osnovne upravljačke funkcije stroja su Y1 Y2 XR -os.

• Napredni kontrolni algoritmi Y-osi za ventile zatvorene petlje i otvorene petlje

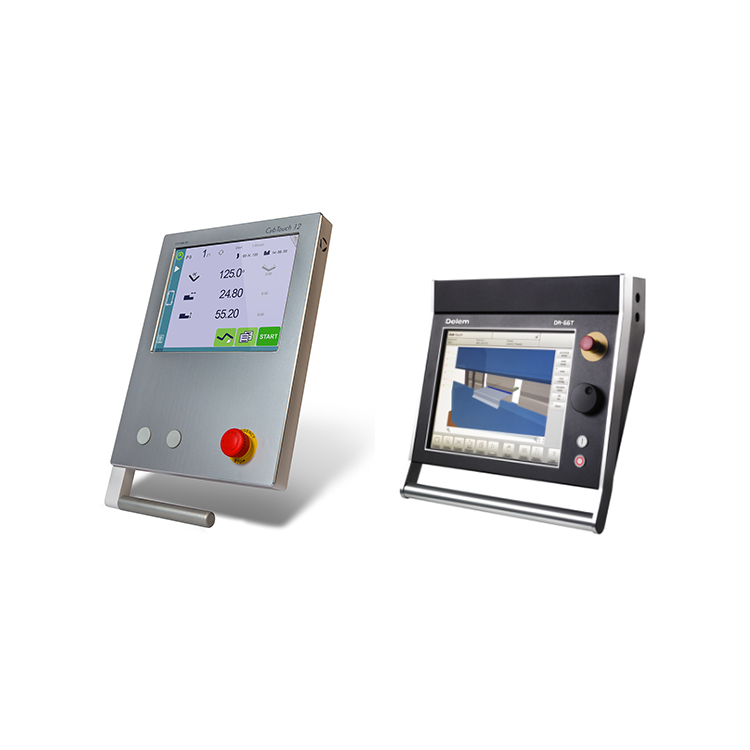

Dodatni kontrolni sustav:

(DA66T DA69T / Cybelec CT8 CT12 iz Švicarske)

Izborna os (3 1/4 1/6 1/8 1)

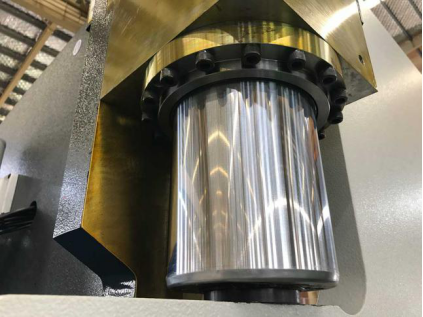

2. Cilindar
Kao kineski premium brand, ima radni vijek od više od 10 godina

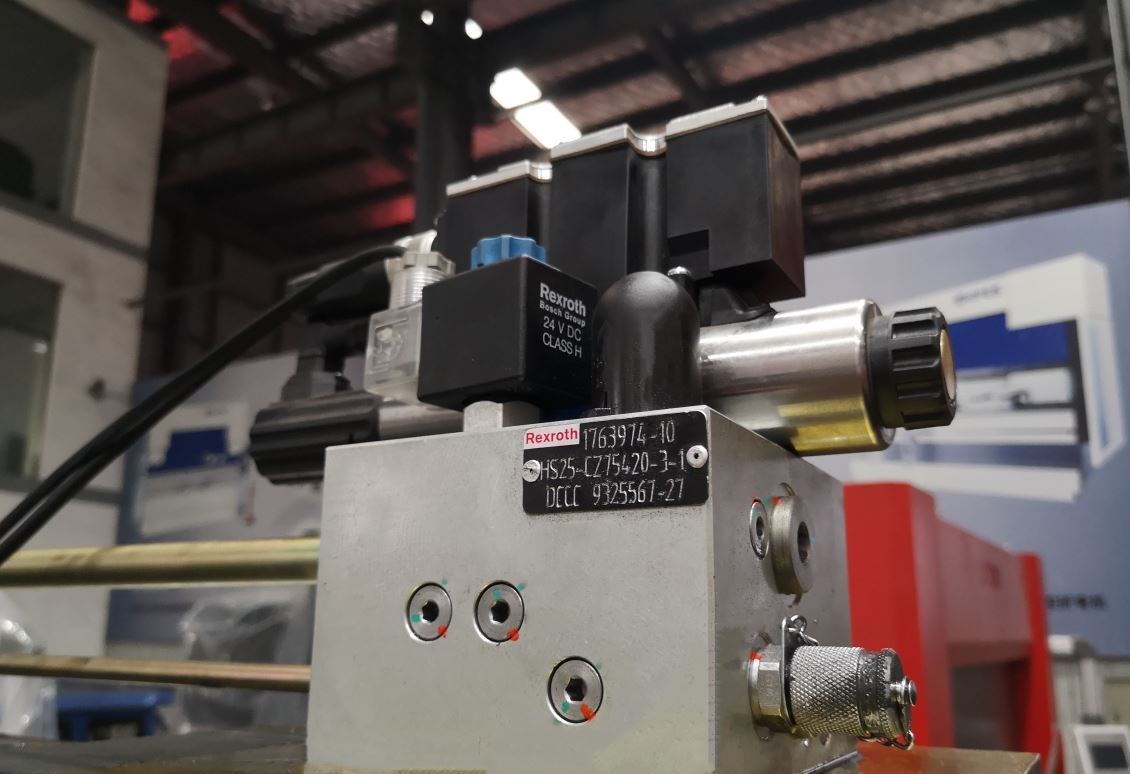

3. Proporcionalni ventil
Proporcionalni ventil precizno regulira pomake osi Y1 Y2

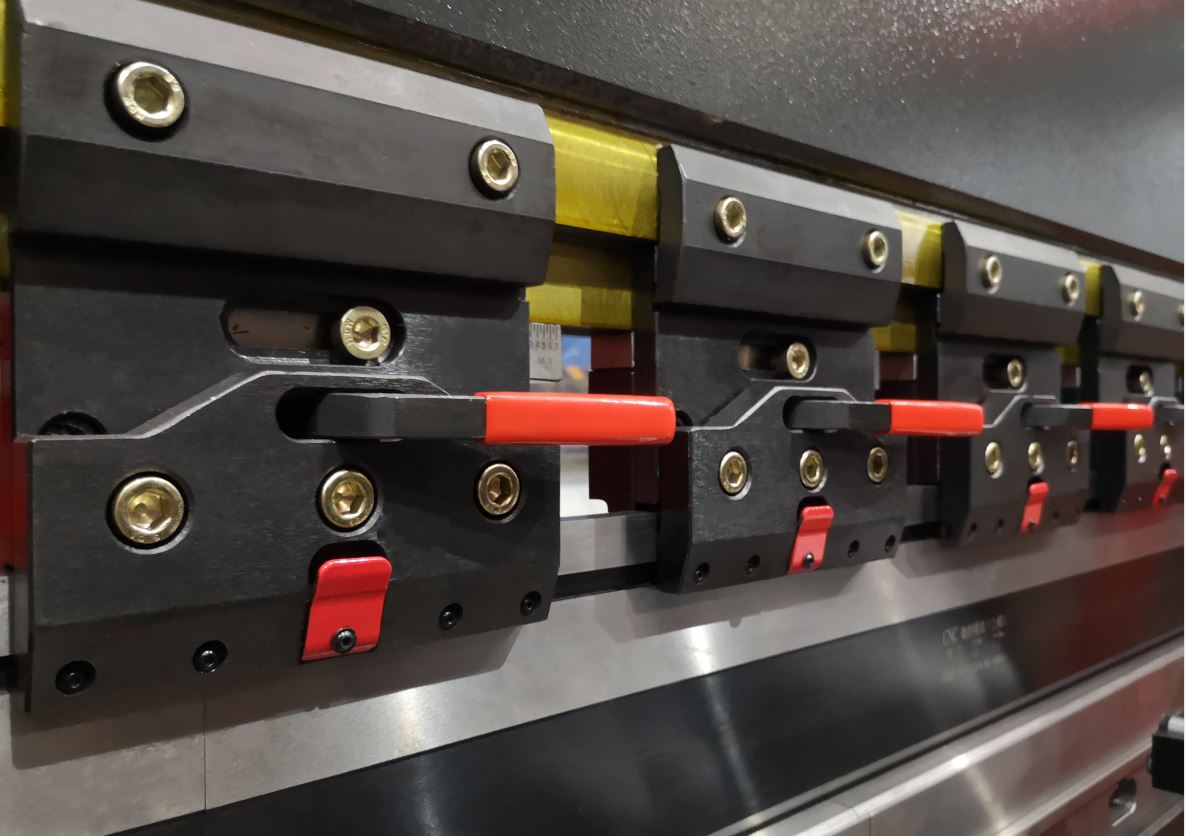

4. Brzi klip
Brze izmjene alata zahvaljujući okomitom postavljanju，za smanjenje vremena postavljanja

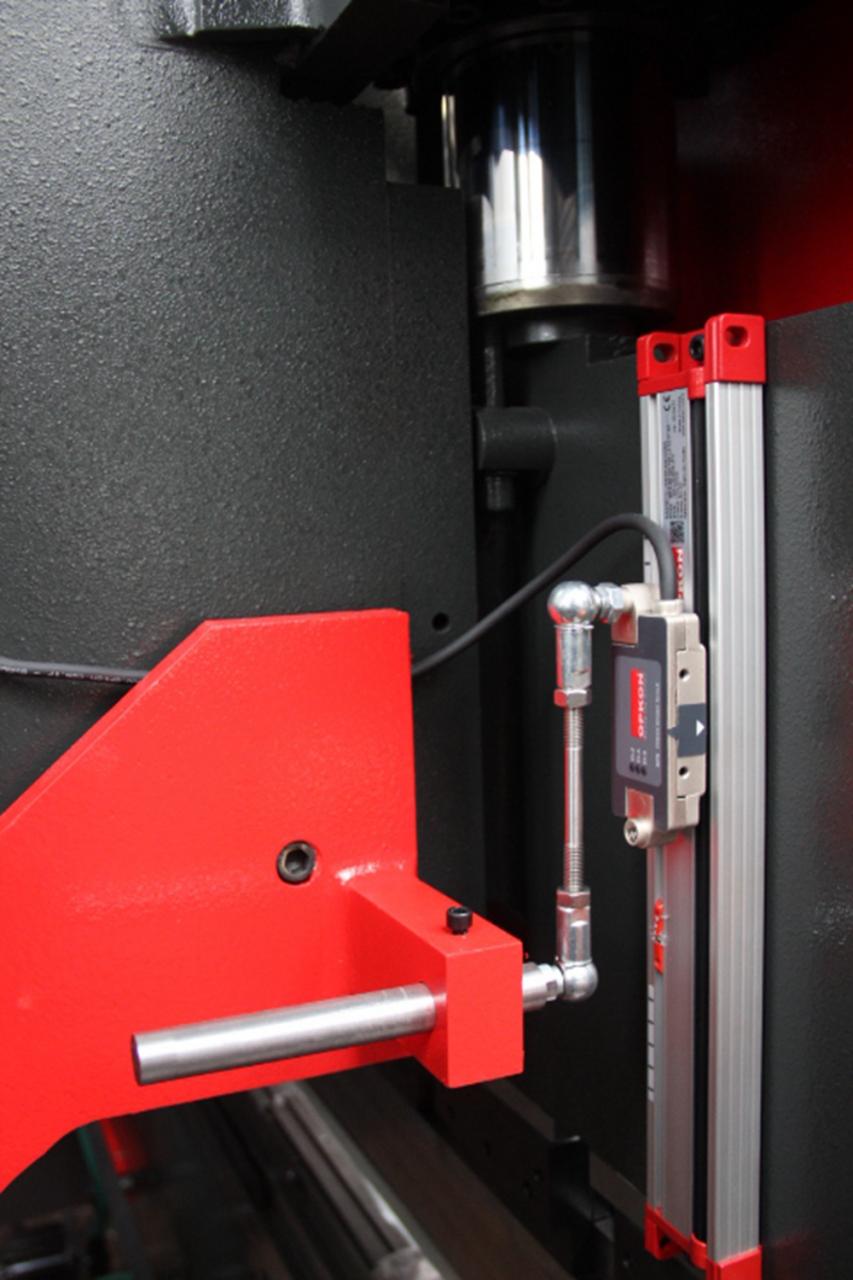

5. Rešetkasto ravnalo omogućuje precizno pozicioniranje
Sustav optičkih linearnih vodilica fiksiran je na krevet stroja odvojenom rukom. Pomoću ovog rješenja sve vrijednosti skretanja mogu se zabilježiti kako bi se prilagodila osjetljivost i ponovljivost vaših veza.

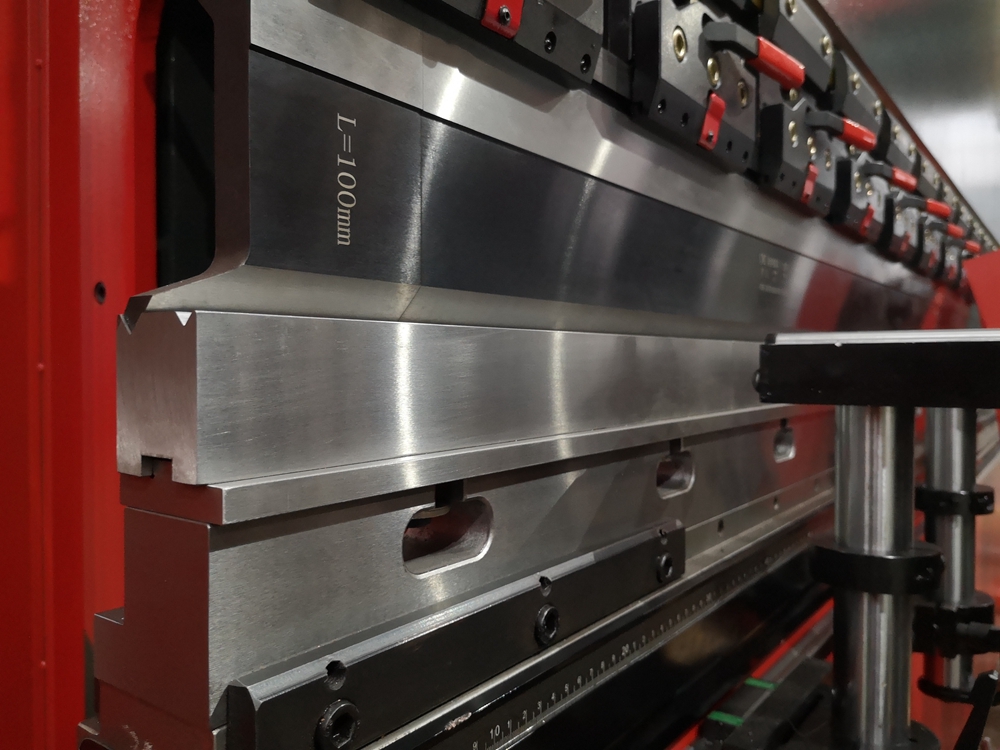

6. CNC kalup（Golin）
CNC koncentrični kalup， Višenamjenski, lako mijenja strane

7. Sustav automatskog krunjenja
Izjednačena kompenzacija, savršeni kut savijanja Kontrola pomoću CNC upravljačkog sustava DA52s

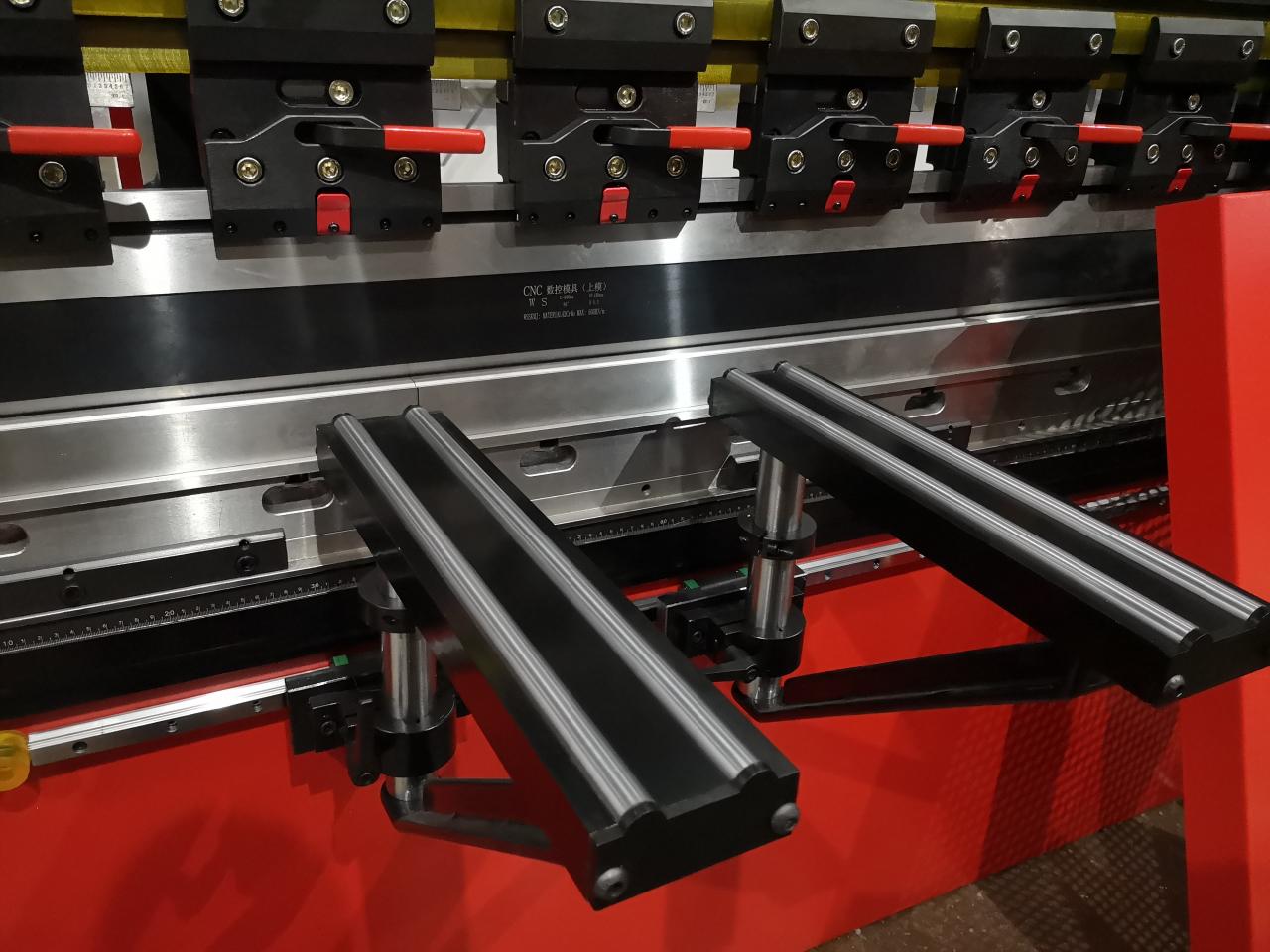

8. Potporna ruka
Ergonomski potporni nosači i LED osvjetljenje radnog područja služe za maksimalno olakšanje rada

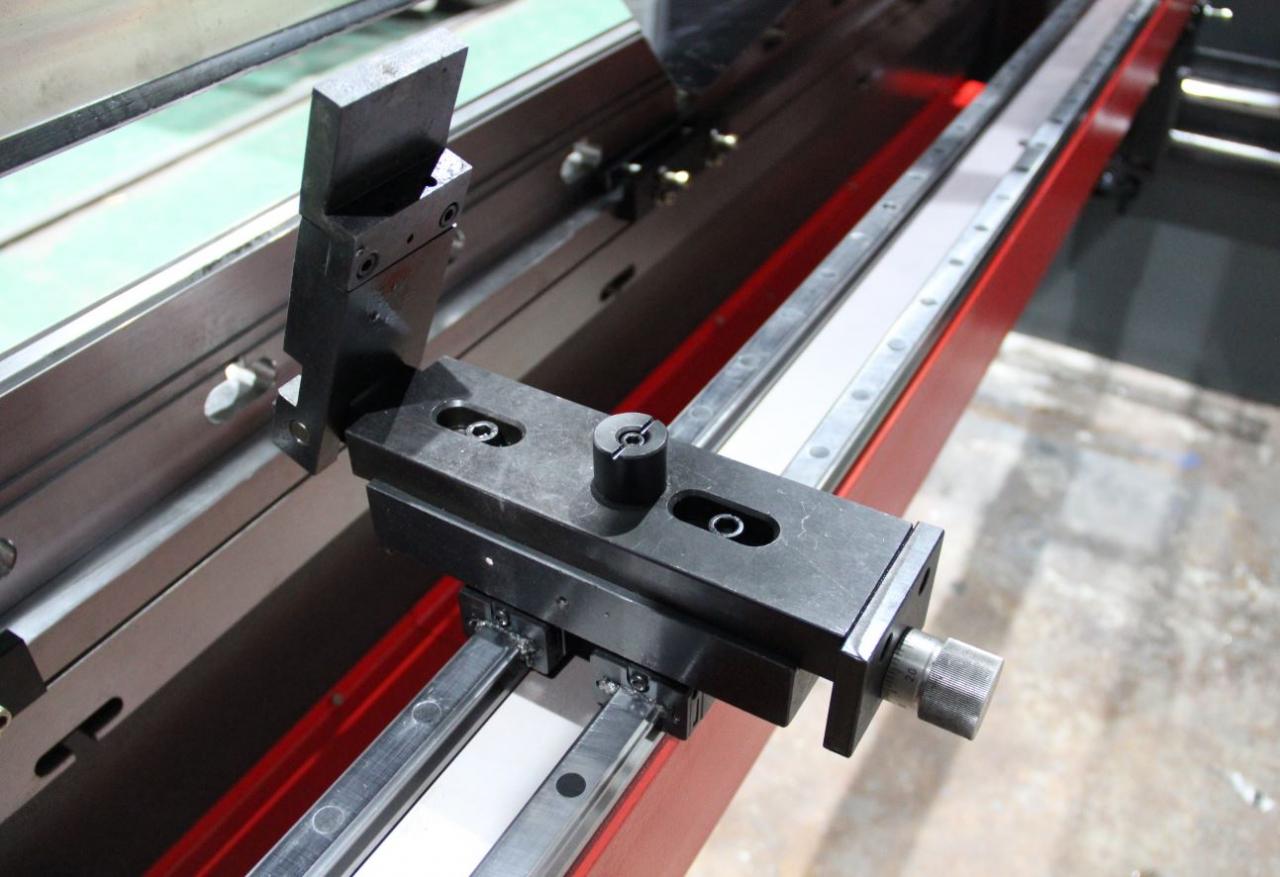

9. Dvostruke linearne vodilice i integrirana potporna greda
Za poboljšanje točnosti pokreta prstiju

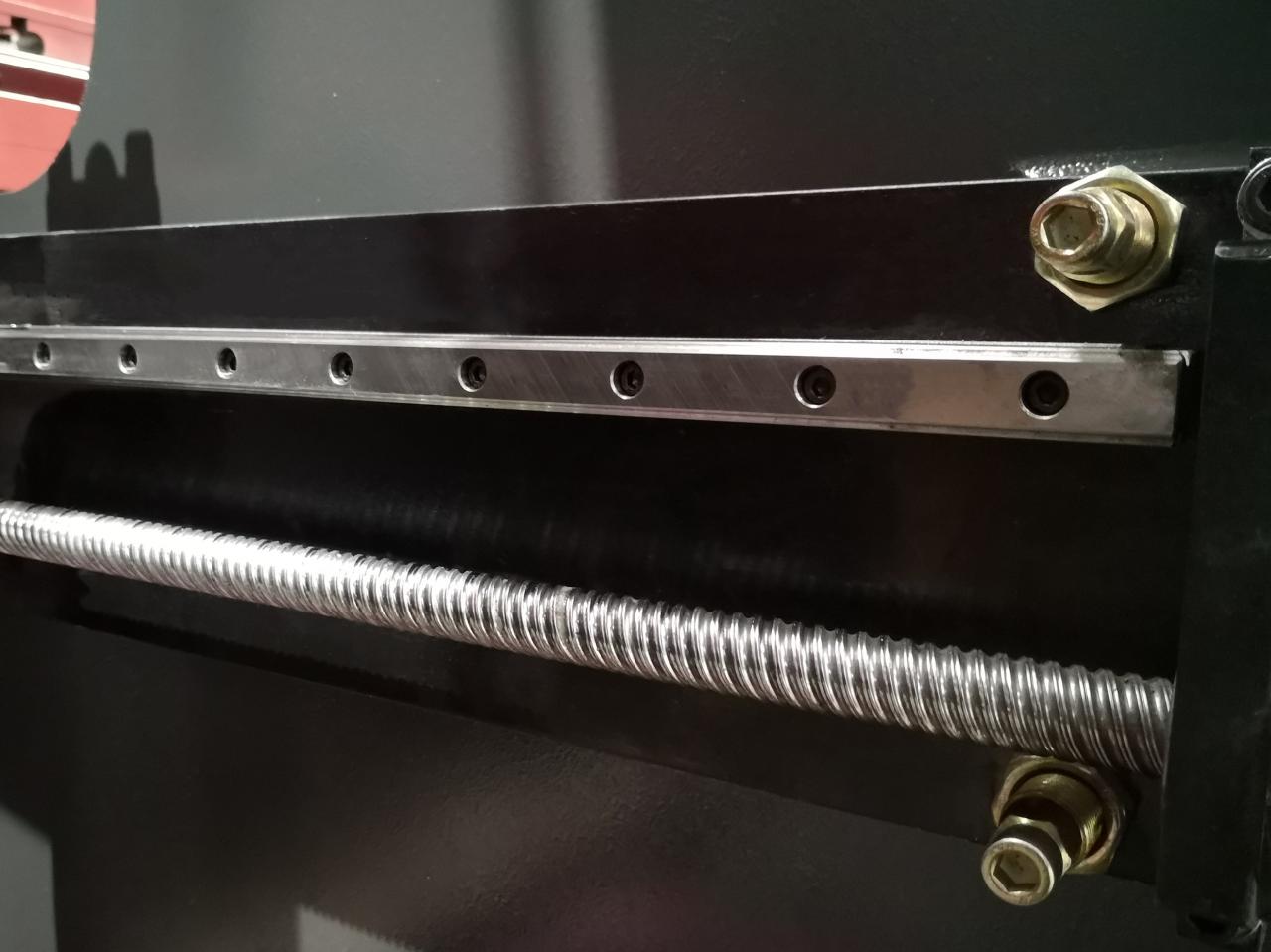

10. Kuglični vijak i linearna vodilica
Dinamični stražnji mjerači i os velike brzine zahvaljujući kugličnom vretenu i linearnoj vodilici za poboljšanje točnosti kretanja stražnjeg mjerača

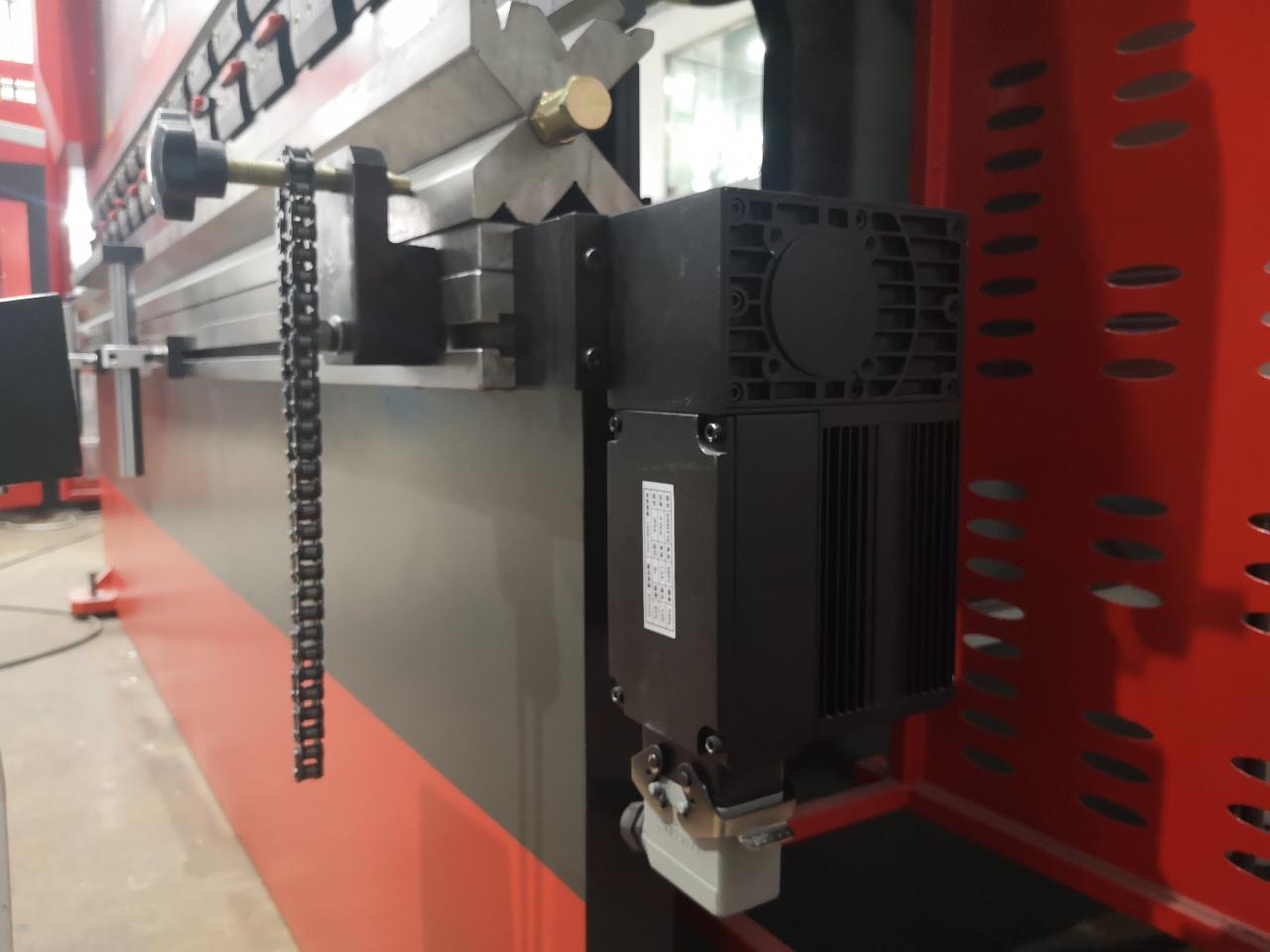

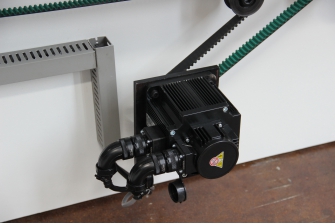

11. Servo motor
Servo pogon X i Y osi pozicioniranja za povećanje brzine i točnosti.

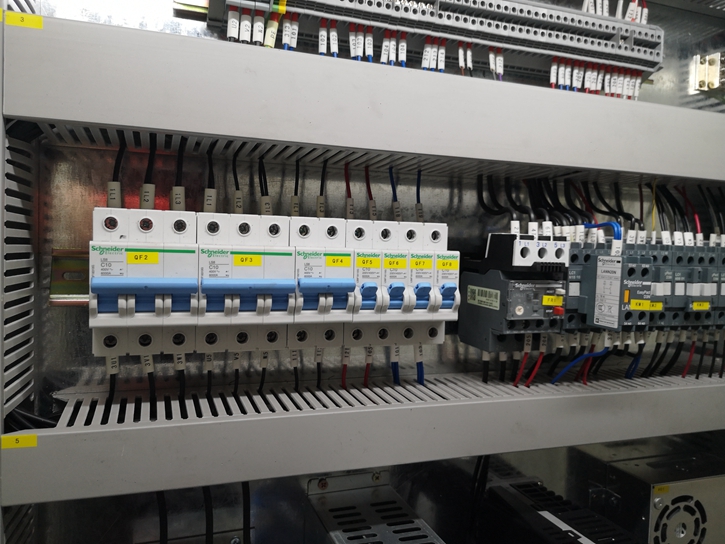

12. Glavne električne komponente
Odabir međunarodnih marki, stabilan i dugotrajan rad.

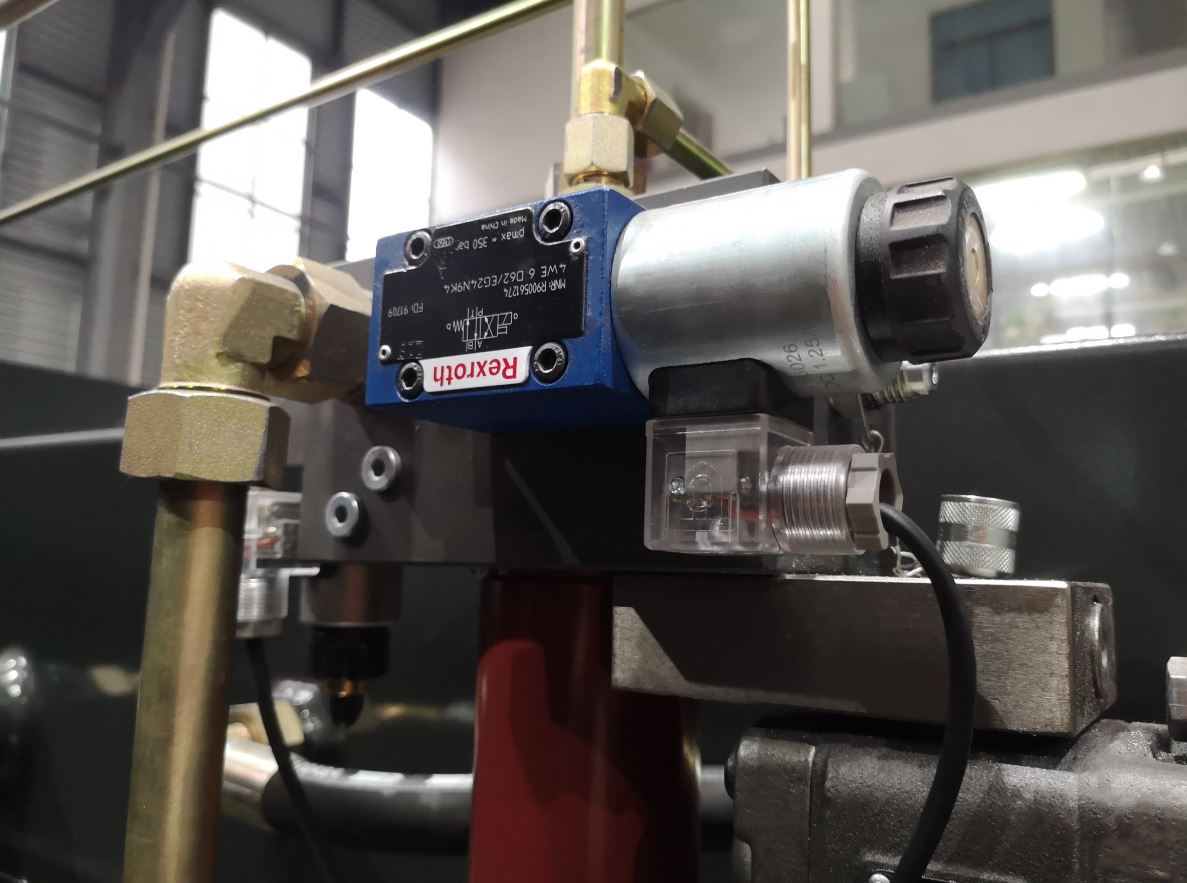

13. Hidraulički ventil
Odabir međunarodnih marki, stabilan i dugotrajan rad.

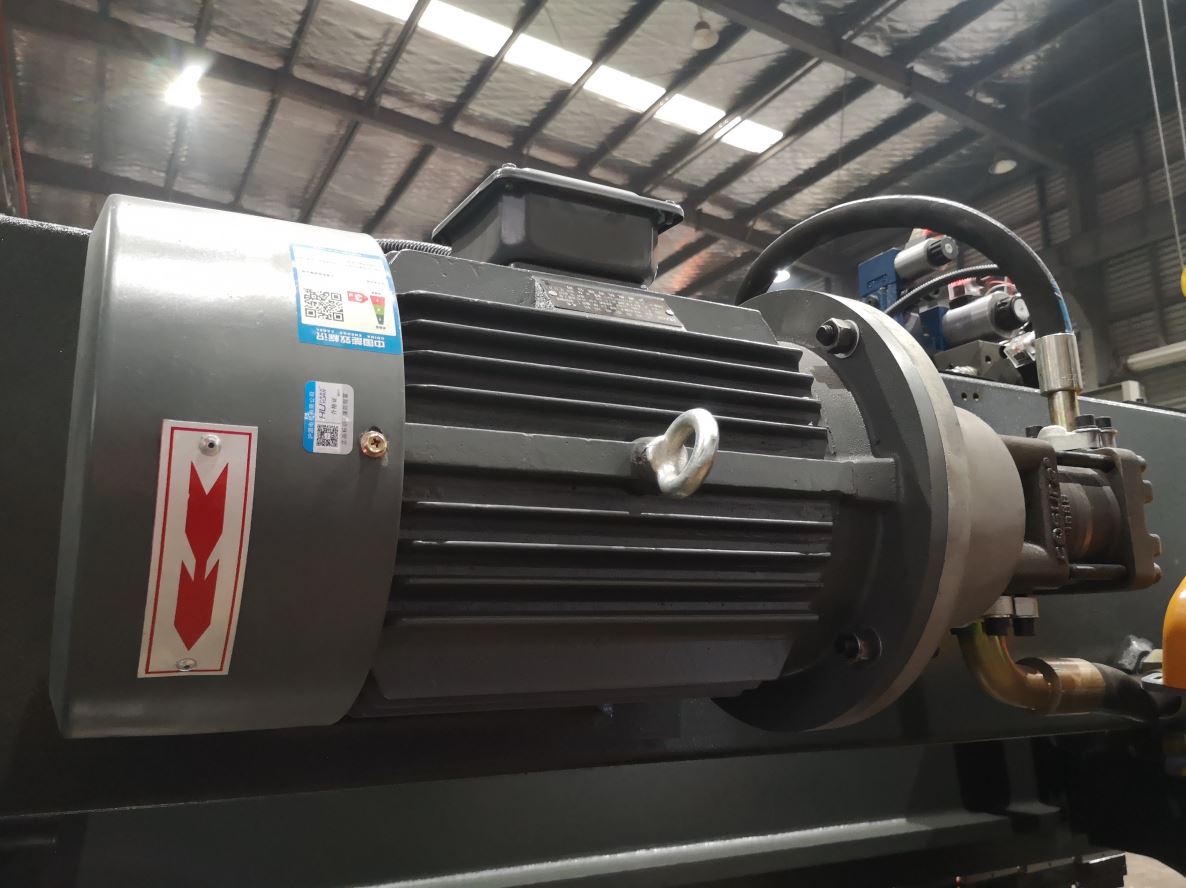

14. Glavni motor（Siemens iz Njemačke）Uljna pumpa（Sunny iz Amerike）
Odabir međunarodnih marki, stabilan i dugotrajan rad.

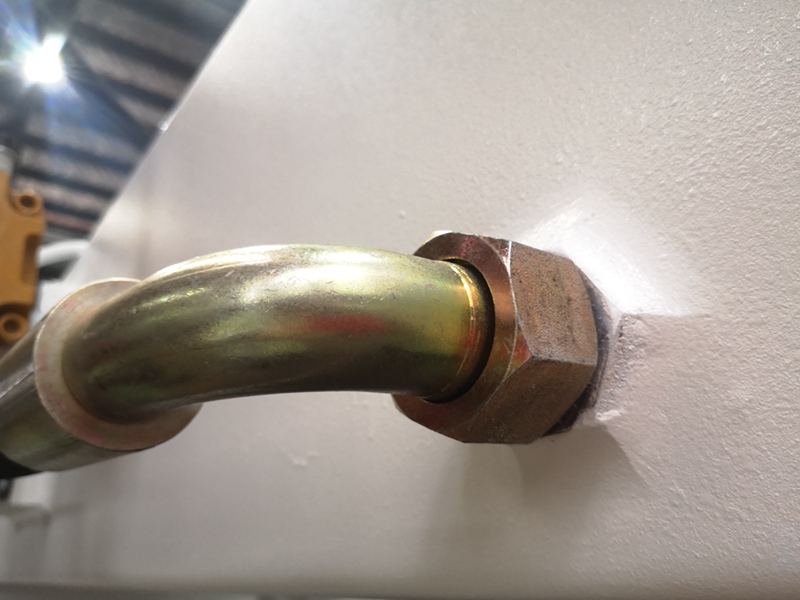

15. Cijevni spoj (EMB s njemačkog)
Kako biste izbjegli curenje ulja, lako se popravlja

16. Električne komponente nožnog prekidača（Schneider iz Francuske）

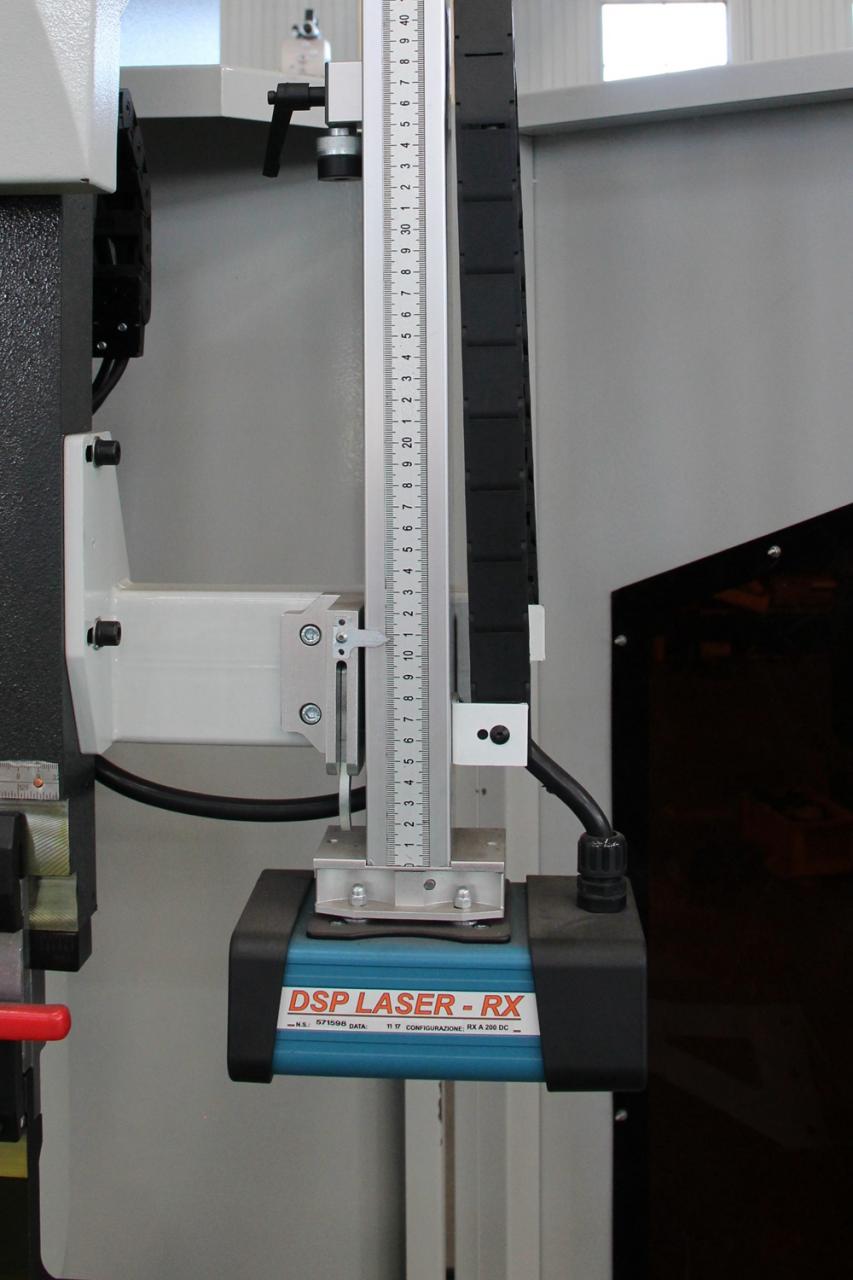

17. DSP Laser Safe （Opcija）
Oštrica se zaustavlja kada laser otkrije prepreku.

Tehnički parametri

Model	Udaljenost polova (mm)	Dubina grla (mm)	Hod klizača (mm)	Maksimalna visina (mm)	Snaga (kw)	Težina (kg)	Debljina (mm)
40T/2200	1850	230	80	320	4	2750	2200x1200x1900
40T/2500	1850	230	80	320	4	3000	2500x1200x1900
63T/2500	1900	250	100	320	5.5	4000	2500x1300x2210
63T/3200	2560	250	100	320	5.5	4800	3200x1300x2210
80T/2500	1990	300	100	320	7.5	5000	2500x1400x2300
80T/3200	2560	320	100	350	7.5	6000	3200x1500x2300
80T/4000	3200	320	100	350	7.5	7000	4000x1500x2400
100T/2500	1990	320	120	350	7.5	6000	2500x1600x2400
100T/3200	2600	320	120	400	7.5	6800	3200x1600x2600
100T/4000	3200	320	120	400	7.5	8000	4000x1600x2600
125T/3200	2600	320	120	400	7.5	7000	3200x1600x2600
125T/4000	3200	320	120	400	7.5	8500	4000x1600x2600
160T/3200	2580	320	120	460	11	10000	3200x1700x2700
160T/4000	2900	320	160	460	11	11000	4000x1700x2800
160T/5000	3900	320	160	460	11	13500	5000x1900x3100
160T/6000	4900	320	160	460	11	18500	6300x1900x3200
200T/3200	2480	320	200	460	11	11000	3200x1950x2800
200T/4000	2900	320	200	460	11	12500	4000x1950x2800
200T/5000	3900	320	200	460	11	14000	5000x1950x3000
200T/6000	4900	320	200	460	11	20000	6000x1950x3300
250T/3200	2450	400	250	590	18.5	18500	3250x2000x3200
250T/4000	2900	400	250	590	18.5	20000	4000x2000x3400
250T/5000	3900	400	250	590	18.5	23000	5000x2000x3400
250T/6000	4900	400	250	590	18.5	27000	6000x2000x3400
300T/3200	2450	400	250	590	22	20500	3200x2000x3450
300T/4000	2900	400	250	590	22	22000	4000x2000x3450
300T/5000	3900	400	250	590	22	25000	5000x2000x3450
300T/6000	4900	400	250	590	22	28000	6000x2000x3450
400T/3200	2400	400	250	590	30	22500	3200x2180x3400
400T/4000	2900	400	250	590	30	25000	4000x2180x3400
400T/5000	3900	400	250	590	30	29000	5000x2180x3500
400T/6000	4900	400	250	590	30	34000	6000x2180x3800
500T/5000	3900	400	250	590	45	42000	5050x3500x3700
500T/6000	4900	400	320	590	45	54000	6050x3500x3700
600T/4000	2900	400	320	590	55	44000	4050x4500x3700
600T/6000	4900	400	320	590	55	60000	6050x4500x3700

pojedinosti

• Hod klizača (mm): 120 mm
• Automatska razina: potpuno automatski
• Dubina grla (mm): 320 mm
• Vrsta stroja: Sinkronizirano
• Duljina radnog stola (mm): 3200 mm
• Širina radnog stola (mm): 150 mm
• Dimenzija: 3200x1600x2600mm
• Stanje: Novo
• Materijal / obrađeni metal: mesing / bakar, nehrđajući čelik, LEGURA, ugljični čelik, aluminij
• Automatizacija: Automatski
• Dodatne usluge: Oblikovanje završetaka
• Godina: 2020
• Težina (KG): 7000
• Snaga motora (kw): 7,5 kw
• Ključne prodajne točke: Višenamjenski
• Jamstvo: 2 godine
• Primjenjive industrije: Trgovine građevinskim materijalom, Radionice za popravak strojeva, Proizvodni pogon, Tvornica hrane i pića, Tiskare, Građevinski radovi, Energija i rudarstvo, Trgovine hranom i pićem
• Lokacija izložbenog prostora: Nema
• Vrsta marketinga: Novi proizvod 2020
• Izvješće o ispitivanju strojeva: priloženo
• Video odlazna inspekcija: osigurana
• Jamstvo na osnovne komponente: 1 godina
• Osnovne komponente: ležaj, motor, tlačna posuda, motor, ostalo
• Model: WE67K Series-125T/3200
• Sirovina: Valjanje listova/ploča
• Kontrolni sustav: Delem DA66T
• Kontrolne osi: Y1 Y2 X kruna W-osi
• Električne komponente: Schneider iz Francuske
• Glavni motor: Siemens iz Njemačke
• Vrijeme isporuke: 15 dana
• Upotreba: savijanje metalnih limova
• Certifikacija: CE ISO
