Wc67k-400T Cnc Plc ručni stroj za savijanje limova, hidraulični Nc stroj za presovanje

pregled proizvoda

Poseban sustav numeričkog upravljanja opremljen je glavnim okvirom stroja za hidrauličnu prešu.

Funkcija programiranja s više radnih koraka može postići automatski rad i kontinuirano pozicioniranje postupaka s više koraka, kao i automatsku preciznu prilagodbu za položaje stražnjeg graničnika i kliznog bloka.

Stroj je opremljen funkcijom brojanja savijanja, za prikaz količine obrade u stvarnom vremenu, memorijom položaja stopera i kliznog bloka u slučaju nestanka struje, kao i postupaka i parametara.

Uvezeni vodeći vijak s kugličnim ležajem i linearna vodilica koriste se za stražnji graničnik, kako bi se osigurala preciznost pozicioniranja stražnjeg graničnika, kako bi preciznost obrade stroja bila veća.

Izvedba i značajke:

1. Tijelo stroja je u ukupnoj zavarenoj i cjelokupno obrađenoj strukturi, a ANSYS finlte softver za analizu elemenata primjenjuje se na glavne dijelove tijela stroja za analizu, što je osiguralo pouzdanost alatnog stroja i preciznost cijelog stroja.

2. Način upravljanja zatvorenom petljom koji se sastoji od elektrohidrauličkog servo ventila uvezenog iz Njemačke i uvezenog rešetkastog ravnala usvojen je za glavne uljne cilindre s obje strane, kako bi se probio način upravljanja hodom tradicionalnih strojeva za savijanje mehaničkog tipa stoppe - r, tipičnog za visoke povratna preciznost za položaj kliznog bloka, precizan i stabilan rad, dobra sinkronizacija i visoka ponovljena preciznost pozicioniranja kliznog bloka.

3. Uvezeni dijelovi koriste se za sve funkcionalne dijelove u stražnjem graničniku kako bi se osigurala preciznost zaustavljanja stražnjeg graničnika, a mehanizam stražnjeg graničnika će imati više osovina za zaustavljanje za potpunije funkcije koje se koriste prema zahtjevima kupaca.

4. Integrirani sustav upravljanja uvezen iz Njemačke usvojen je za cijeli hidraulički sustav, kako bi se pojednostavila instalacija cjevovoda i osigurao stabilan rad, kao i jednostavan i lijep izgled alatnog stroja.

5. Ploče u obliku slova C postavljene su na obje strane tijela stroja, a ravnalo za rešetke visoke preciznosti postavljeno je na ploče u obliku slova C, kako bi se izbjegao utjecaj na nedostatnu preciznost koji proizlazi iz izobličenja tijela stroja tijekom procesa savijanja.

6. Donji radni stol je opremljen mehanizmom za automatsku kompenzaciju hidrauličkog otklona, kako bi se postigla učinkovita kompenzacija bez mrtve zone uz visoku preciznost savijanja i zajamčenu dugotrajnu stabilnost.

Sustav numeričke kontrole odnosi se na sustav numeričke kontrole poseban za elektrohidraulične servo strojeve za savijanje talijanske ESA, nizozemske DELEM. ili švicarske tvrtke CYBELEC, sposobne postići funkcije grafičkog programiranja za kut savijanja, kompenzaciju za promjenu kuta, automatski izračun i prilagodbu pritiska savijanja, automatski izračun kompenzacije za izobličenje radnog stola, produženje duljine obratka, pritisak savijanja za prešanje potplata, otvorenu udaljenost , i povlačenje stražnjeg graničnika, itd.

ZNAČAJKE NA POGLED

Značajka kontrolera DELEM DA53T:

1. 10,1″ TFT zaslon visoke rezolucije u boji.
2. Kontrola do 4 osi (Y1, Y2 2 pomoćne osi)
3. Kontrola kompenzacije otklona s bibliotekom načina/materijala/proizvoda.
4. Podržava servo ili kontrolu pretvorbe frekvencije.
5. Napredni kontrolni algoritam Y-osi može kontrolirati i ventil zatvorene petlje i ventil otvorene petlje.
6. Mrežno povezivanje s dva računala (opcionalno).
7. USB periferno sučelje. Profile-53tl softver za izvanmrežno programiranje.

Multi V kalup (opcionalno)

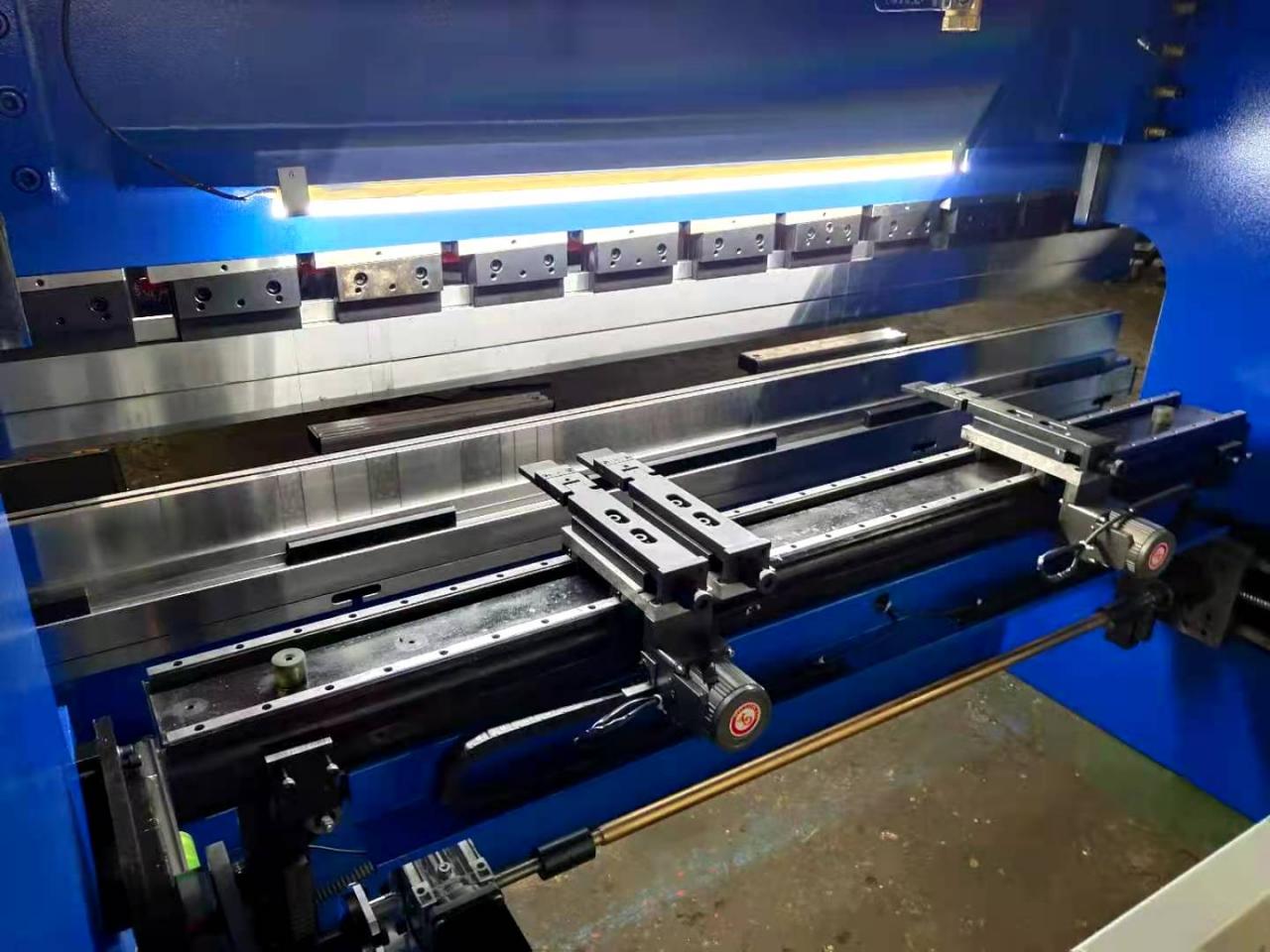

Stražnji sustav za držanje

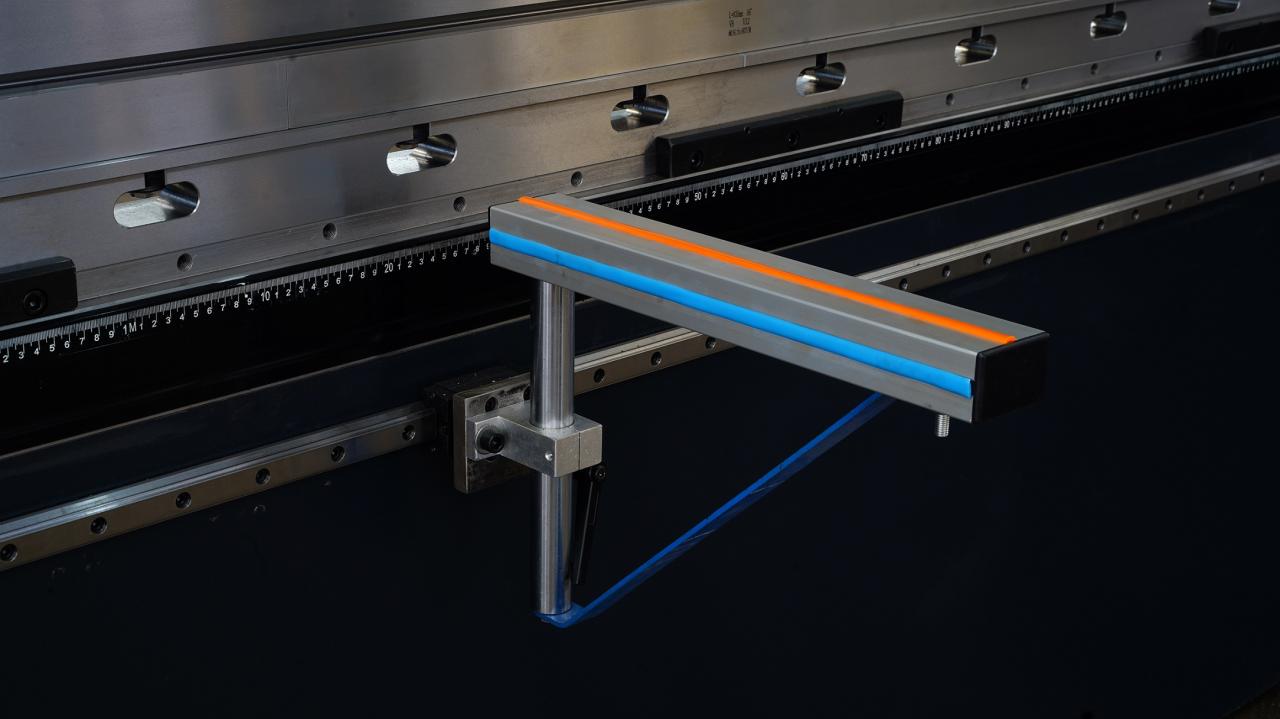

Pomicanje prednjeg potpornog uređaja

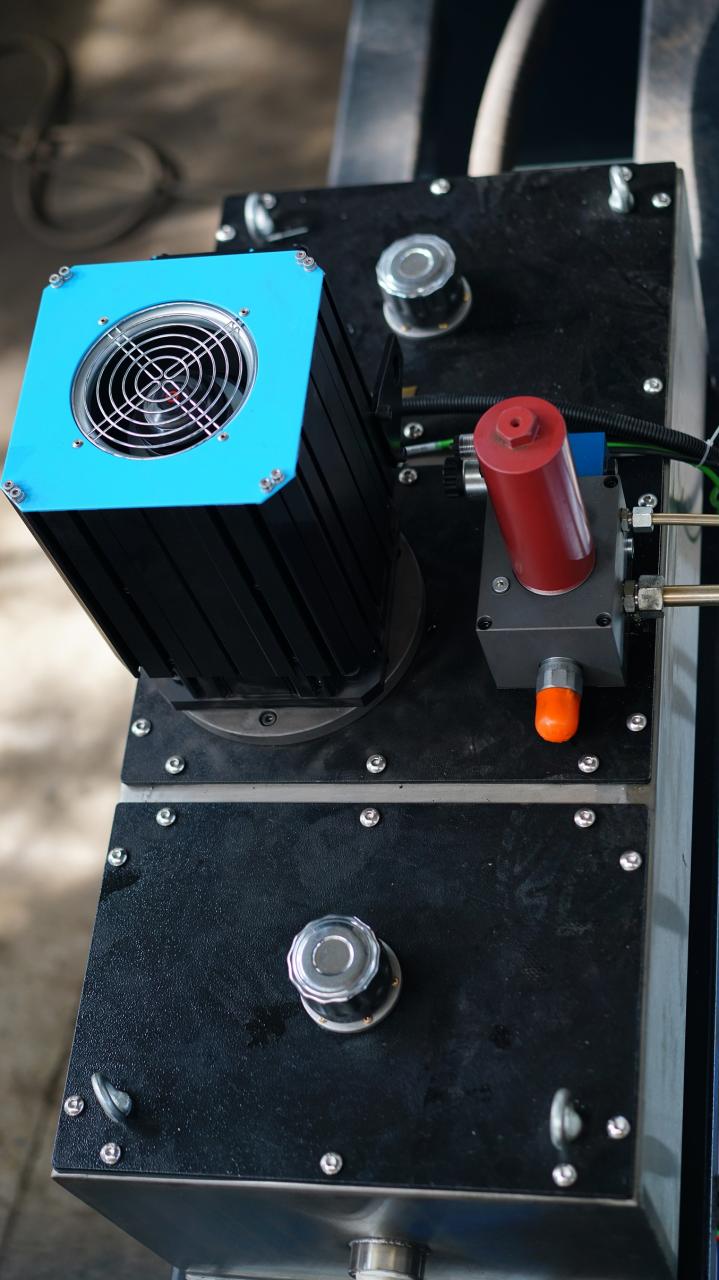

Sklop upravljačkog sustava servo pumpe


Ručno podizanje stražnjeg mjerača

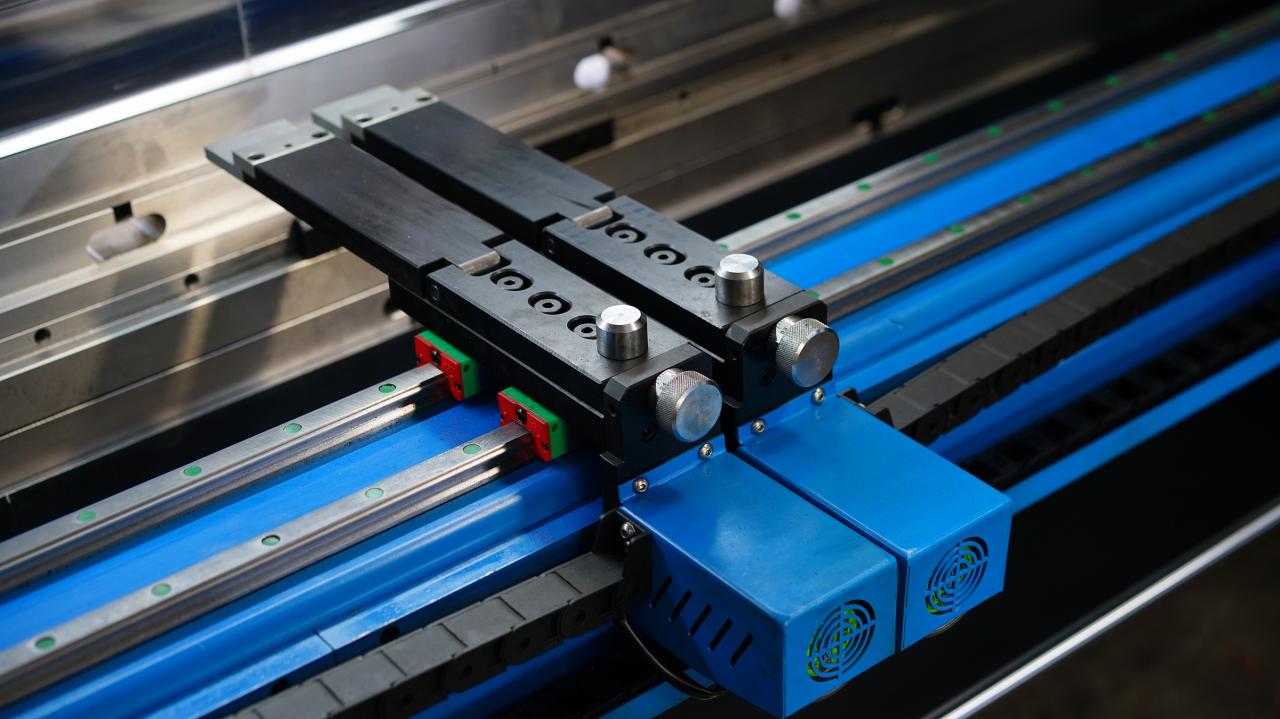

Visokoprecizni granični prsti, dvostruka linearna vodilica za jednostavno pomicanje

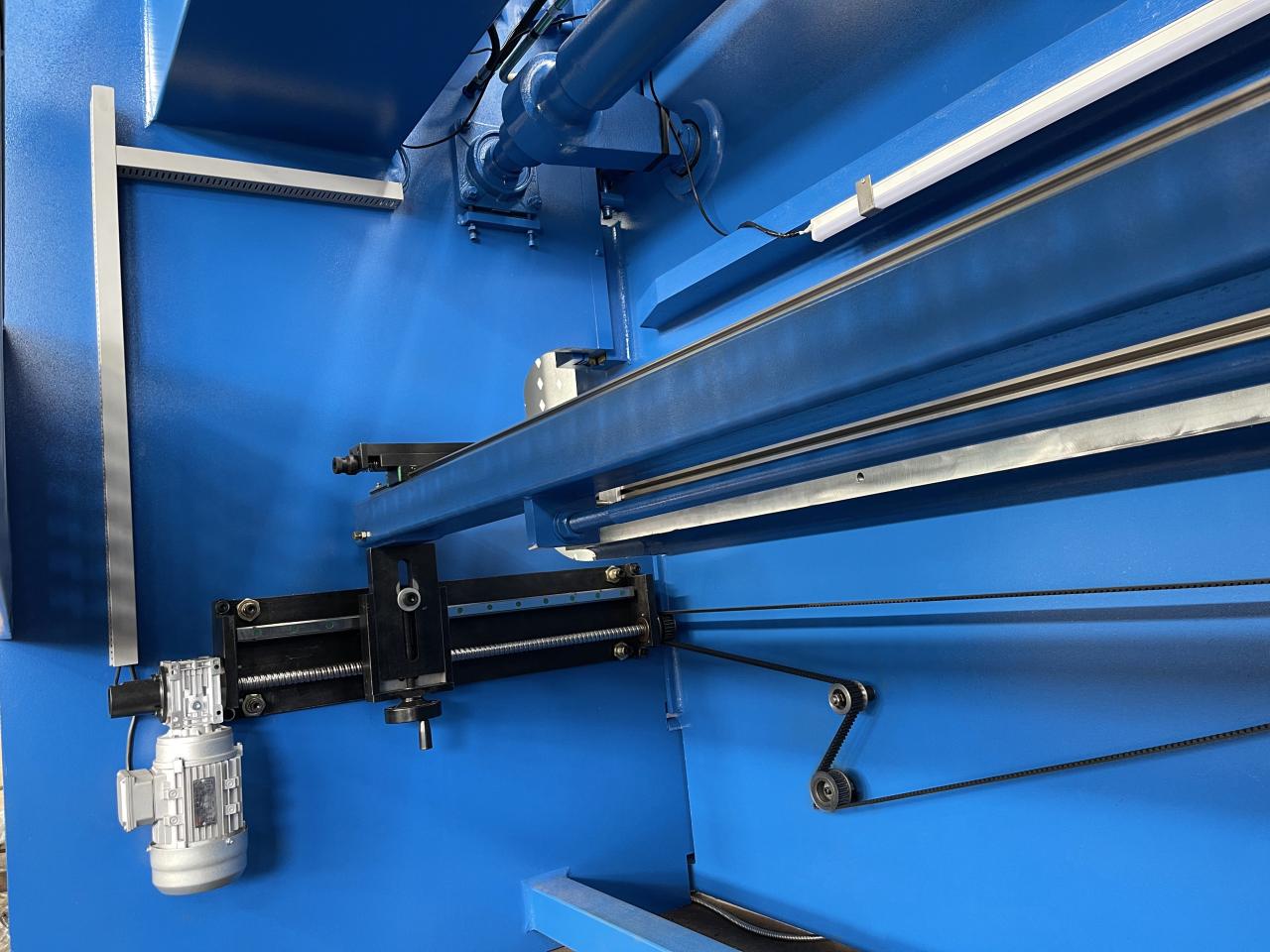

Sinkroni kotač i remen osiguravaju točnost pomicanja stražnjeg mjerača
Kontaktor

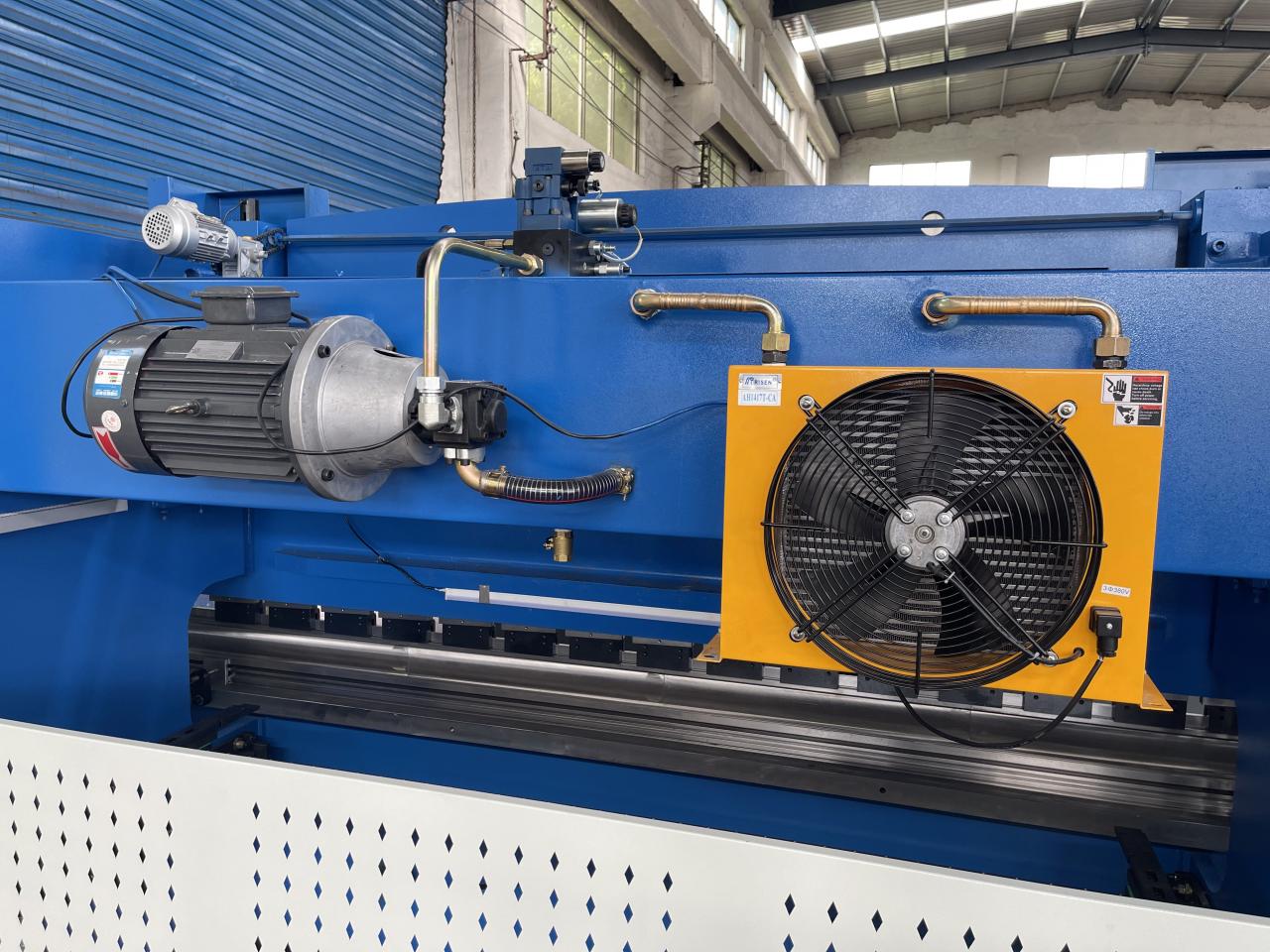

Ventilator za hlađenje (opcionalno)

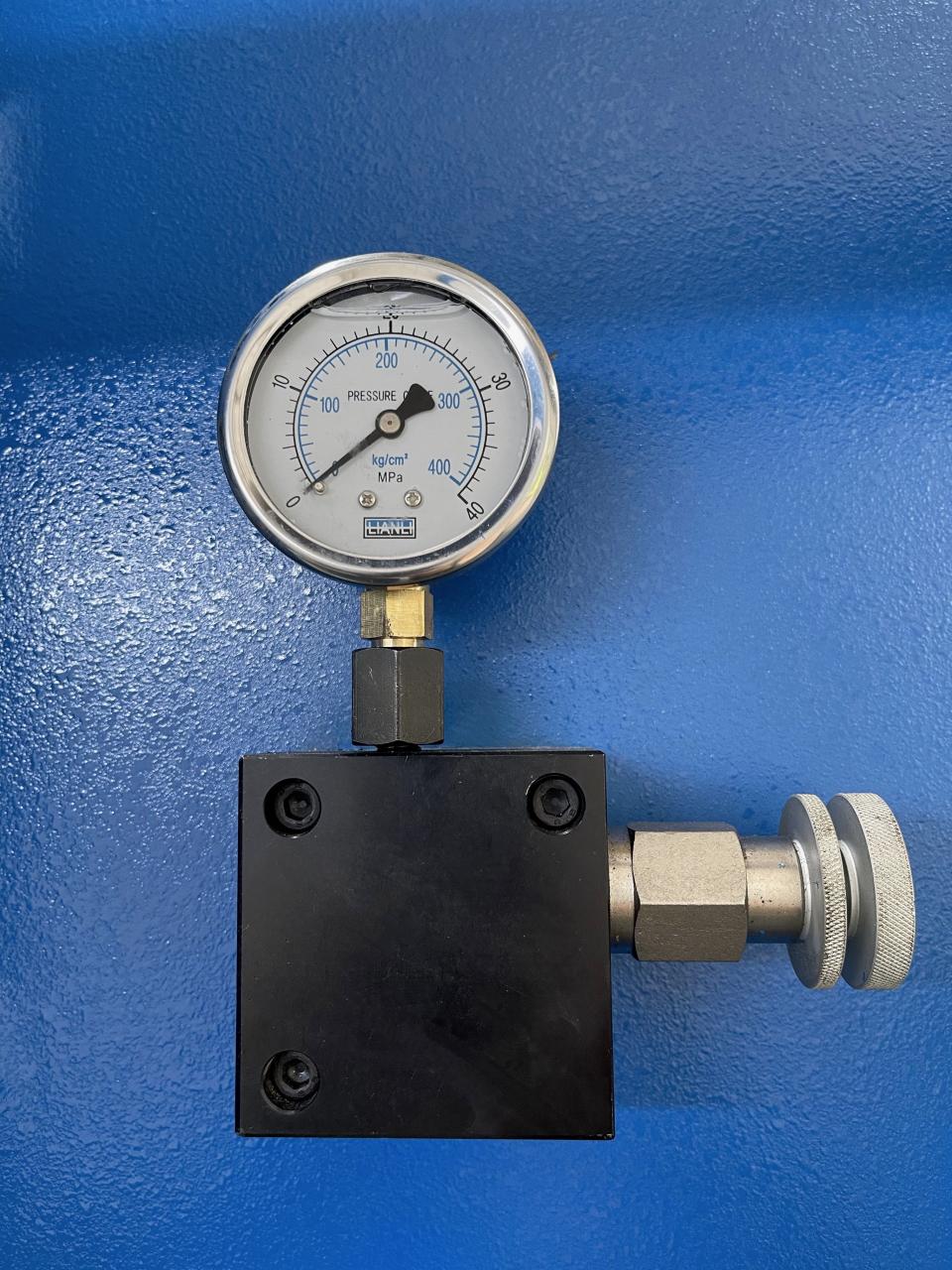

Manometar

EMB cijev za ulje
pružaju dug radni vijek i bez curenja ulja

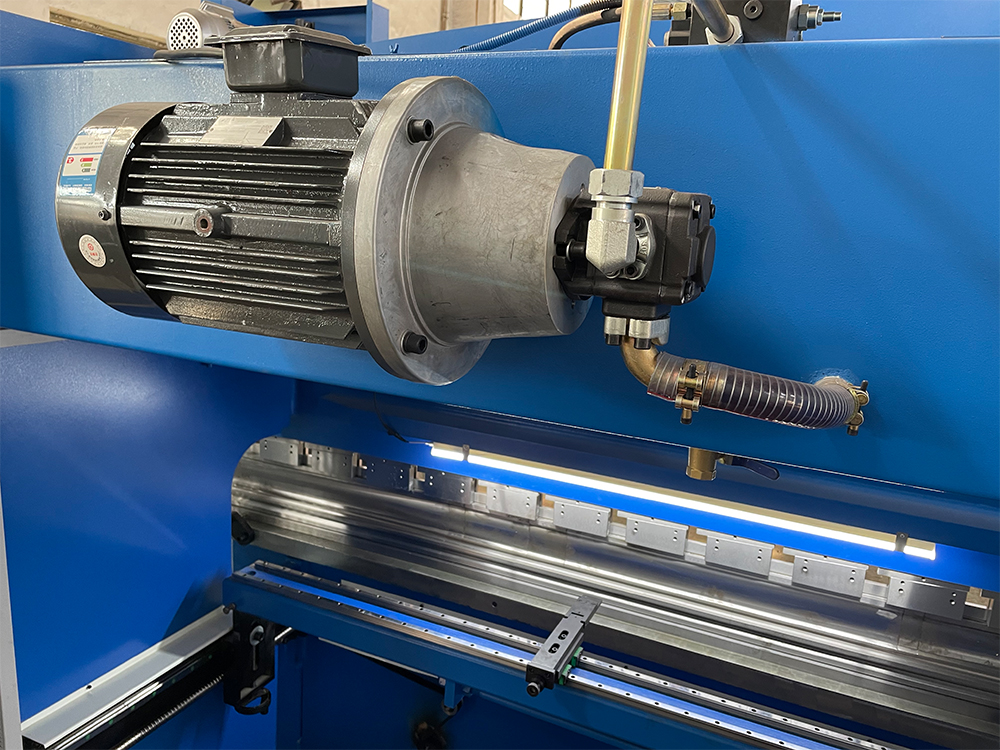

Siemensov motor, niska radna buka i dug životni vijek
Niska radna buka Bosch Rexroth ventila dobre performanse

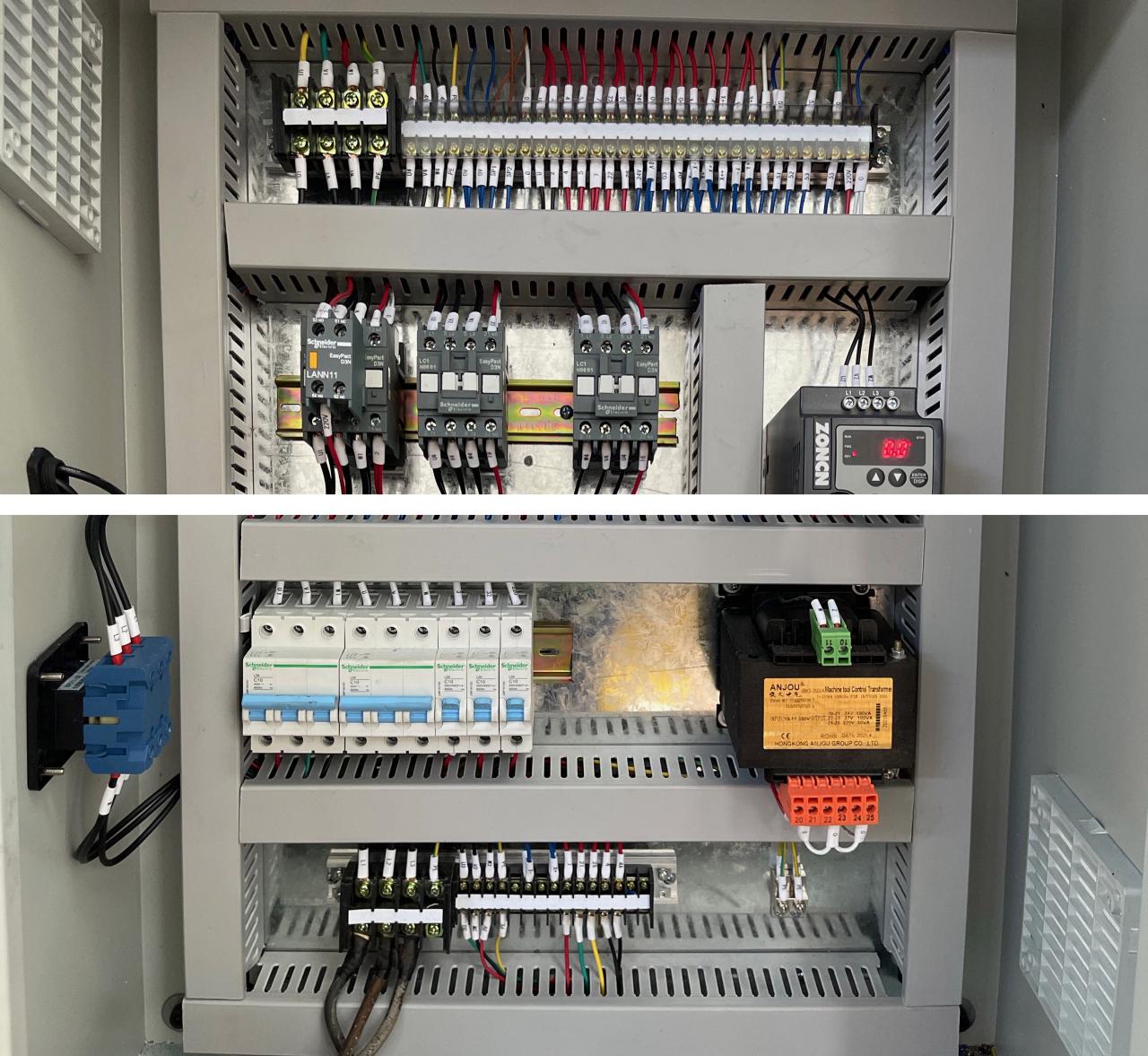

Električni ormar s komponentama marke Schneider

SPECIFIKACIJE PROIZVODA

Artikal	400T/4000	400T/5000	400T/6000
Nazivni tlak	4000	4000	4000	KN
duljina radnog stola	4000	5000	6000	mm
Udaljenost između rupa	3000	4000	5000	mm
Dubina grla	400	400	400	mm
Ovnski moždani udar	250	250	250	mm
Max.otvorena visina	590	590	590	mm
Snaga glavnog motora	30	30	30	kw
Dimenzija (D*Š*V)	4200*2600*4000	5200*2600*4100	6200*2600*4300	mm

pojedinosti

• Hod klizača (mm): 250 mm
• Automatska razina: potpuno automatski
• Dubina grla (mm): 400 mm
• Vrsta stroja: Sinkronizirano
• Duljina radnog stola (mm): 5000 mm
• Širina radnog stola (mm): 200 mm
• Dimenzija: 5200*2600*4100mm
• Stanje: Novo
• Materijal / obrađeni metal: mesing / bakar, nehrđajući čelik, LEGURA, ugljični čelik, aluminij
• Automatizacija: Automatski
• Dodatne usluge: Oblikovanje završetaka
• Godina: 2021
• Težina (KG): 23000
• Snaga motora (kw): 30 kw
• Ključne prodajne točke: Održivo
• Jamstvo: 2 godine
• Primjenjive industrije: Trgovine građevinskim materijalom, Radionice za popravak strojeva, Proizvodni pogon, Građevinski radovi, Obrada limova
• Lokacija izložbenog prostora: Nema
• Vrsta marketinga: Novi proizvod 2022
• Izvješće o ispitivanju strojeva: priloženo
• Video odlazna inspekcija: osigurana
• Jamstvo na osnovne komponente: 2 godine
• Osnovne komponente: ležaj, motor, pumpa, zupčanik, PLC, tlačna posuda, motor, mjenjač
• Naziv proizvoda: Hidraulični CNC stroj za prešu
• Kontrolni sustav: E21/DA41S/Cyb Touch8
• Motor: SIEMENS BEIDE
• Hidraulički sustav: Rexroth
• Električne komponente: Schneider
• Pečatni prsten: NOK Japan
• Kuglični vijak/Linearna vodilica: HIWIN
• Boja: po izboru kupca
• Isporuka: 15 dana
• Značajka: visoke performanse
