Automatski CNC laserski stroj za rezanje metalnih vlakana s vodenim hlađenjem 1500 W

Kratak uvod

CNC stroj za lasersko rezanje nova je vrsta stroja za lasersko rezanje, struktura ima visoku krutost, dobru stabilnost, visoku učinkovitost rezanja i visoku preciznost obrade.

Proizvodi su visoke fleksibilnosti, sigurnosti, jednostavnog rukovanja i male potrošnje energije. Pripada proizvodu za zaštitu okoliša, veličina obrađene ploče: 3000 * 1500 mm; sa sigurnosnim štitom i stolom za prijevoz. Cjelokupni raspored je kompaktan i razuman.

Stroj za rezanje s numeričkim upravljanjem pokreće kretanje alatnog stroja pomoću digitalnog programa. Kada se alatni stroj pomiče, alat za nasumično rezanje je opremljen za rezanje predmeta. Ovaj mehatronički stroj za rezanje naziva se NC stroj za rezanje.

Stroj za lasersko rezanje ima najveću učinkovitost, najveću preciznost rezanja i općenito malu debljinu rezanja. Brzina rezanja stroja za plazma rezanje također je vrlo velika, a površina rezanja ima određeni nagib. Igla stroja za plameno rezanje za debeli materijal od ugljičnog čelika.

Standardni ulazi:

1) SPI fiber laserski rezonator od 2000 W

2) Brzi radni stol 3000*1500

3) Beckhoff CNC sustav upravljanja

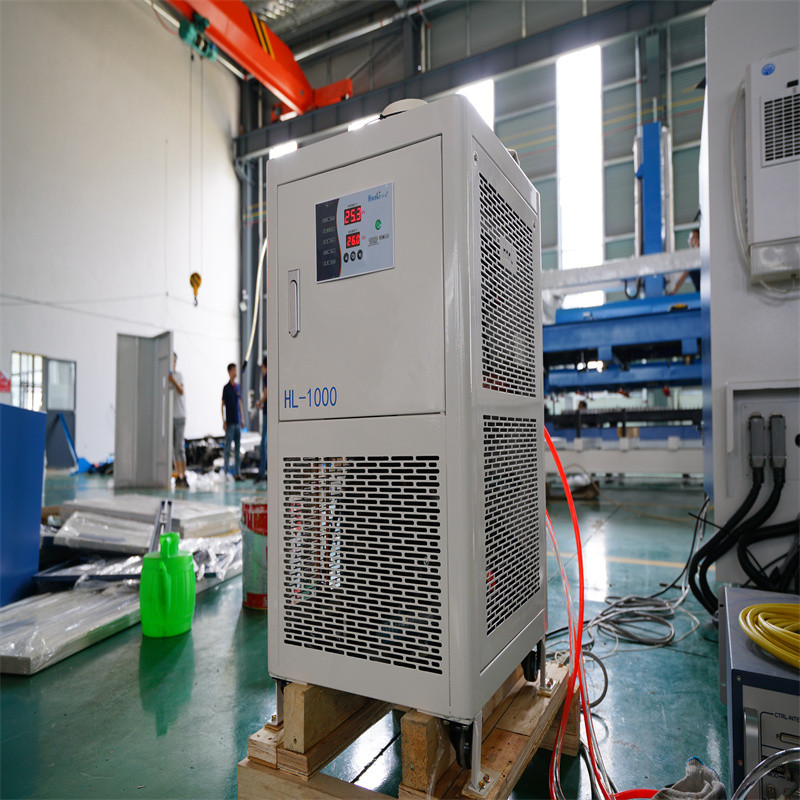

4) Vodeni hladnjak za laserski rezonator

5) Rezna glava posebno za fiber laser

6) Senzor visine kapacitivnog tipa

7) Auto-programski softver posebno za lasersko rezanje

8) Skupljač prašine

9) Sustav preciznog filtriranja plina

10) Visokotlačni cjevovod za rezanje

Glavne komponente:
Artikal	Kol.	Napomena/Dobavljač
CNC sustav	1 set	Beck Hoff
Voziti	1 set	POŽUDA
Laserski generator	1 set	SPI
Servo motor	1 set	Delta, FAZA
Precizan zupčanik X/Y osi	1 set	GUDEL/ATLANTA
Precizni kuglični vijak osi Z	1 set	THK
Precizna kuglična linearna vodilica osi X/Y/Z	1 set	THK
Pneumatske komponente	1 set	GENTEC
Motor za shuttle stol	1 set	SAŠITI
Glava za rezanje	1 set	PRECITEC
Softver za automatsko programiranje	1 set	CNCKAD
Električne komponente	1 set	Schneider

Specifikacija

	Artikal	Specifikacija		Jedinica
2	Hod X osi		3000	mm
3	Hod osi Y		1500	mm
4	Hod osi Z		280	mm
5	Maks. Brzina hranjenja		140	m/min
6	Točnost rezanja		±0,1	mm/m
7	Nazivna snaga lasera		2000	W
8	Debljina rezanja (kada je ispunjen traženi uvjet rezanja)	Ugljični čelik	0.5-16	mm
		Ne hrđajući Čelik	0.5-10	mm
		Aluminij	0.5-6	mm
9	Stabilna debljina rezanja	Ugljični čelik	12	Mm
		Ne hrđajući Čelik	5	Mm
		Aluminij	5	Mm
10	Ulazna snaga		38	kVA
11	Vrijeme razmjene stolova za prijevoz		10	S
12	Težina stroja		8	t

Pitanja

P. Koja su vaša normalna vremena isporuke?

O. Tipična vremena isporuke naše tvrtke kreću se od 3-4 tjedna nakon primitka narudžbe.

P. Kakve uvjete plaćanja nudite?

A. Prihvaćamo plaćanja T/T, L/C i Western Union, gotovinom, O/A itd.

P. Kakvu vrstu paketa nudite?

A. Obično u kutiji od šperploče, kako bi se osiguralo da je sva roba u dobrom stanju.

P. Koliki je MOQ za vašu proizvodnju?

A. MOQ ovisi o vašim zahtjevima za boju, logo i tako dalje. Za neke normalne artikle, koje imamo na zalihama, MOQ je 1 set.

P. Imate li CE certifikat

A. Da, imamo CE certifikat, kvaliteta stroja je godinu dana zajamčena.

P. Kako kontrolirati kvalitetu proizvoda?

O. Uvijek smo stavljali veliki naglasak na održavanje razine kvalitete. Štoviše, princip kojeg se uvijek držimo je "pružiti klijentima bolju kvalitetu, bolju cijenu i bolju uslugu.

pojedinosti

• Primjena: LASERSKO REZANJE
• Primjenjivi materijal: MDF, metal
• Stanje: Novo
• Vrsta lasera: vlaknasti laser
• Područje rezanja: 3000*1500
• Brzina rezanja: 140\tm/min
• Podržani grafički format: AI, BMP, Dst, Dwg, DXF, DXP, LAS, PLT
• Debljina rezanja: 0,5-16 mm
• CNC ili ne: Da
• Način hlađenja: HLAĐENJE VODOM
• Kontrolni softver: DSP
• Marka laserskog izvora: SPI
• Marka laserske glave: Precitec
• Marka servo motora: DELTA
• Marka vodilice: THK
• Marka upravljačkog sustava: Beckhoff
• Težina (KG): 8000 KG
• Ključne prodajne točke: Fleksibilna proizvodnja
• Brand optičkih leća: Wavelength
• Jamstvo: 1 godina
• Primjenjive industrije: trgovine građevinskim materijalom, proizvodni pogoni, radionice za popravak strojeva, građevinski radovi
• Izvješće o ispitivanju strojeva: priloženo
• Video odlazna inspekcija: osigurana
• Jamstvo na osnovne komponente: 1 godina
• Osnovne komponente: motor, mjenjač, PLC
• Hod osi X: 3000 mm
• Hod osi Y: 1500 mm
• Hod osi Z: 280 mm
• Maks. Brzina uvlačenja: 140m/min
• Preciznost rezanja: ±0,1 mm/m
• Nazivna snaga lasera: 2000w
• Ulazna snaga: 38KVA
• Vrijeme zamjene stola za prijevoz: 10S
• Stabilnost laserske snage: <1%
• Pakiranje: Drvena kutija
