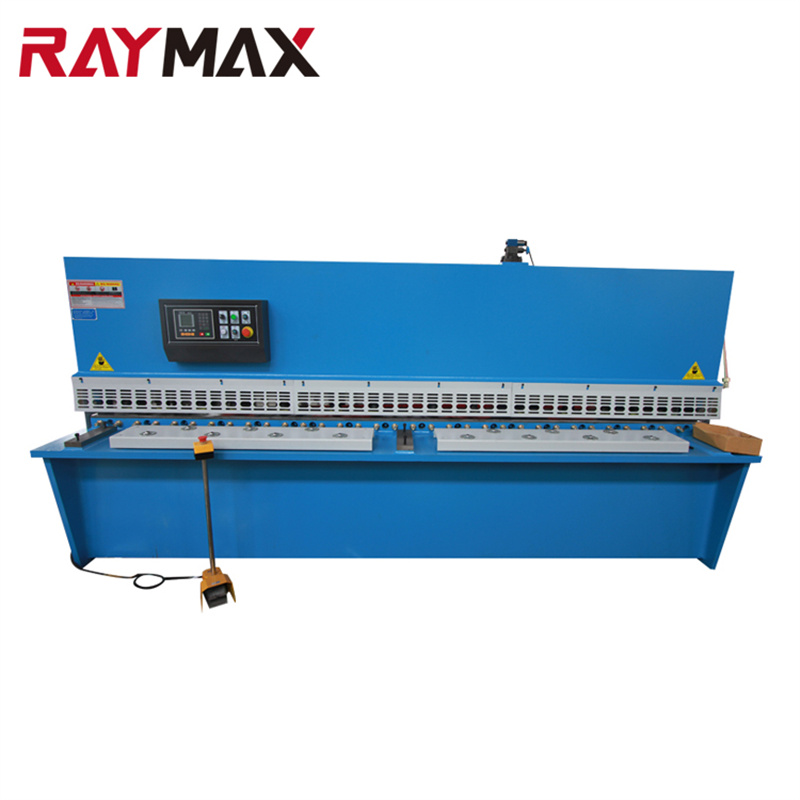

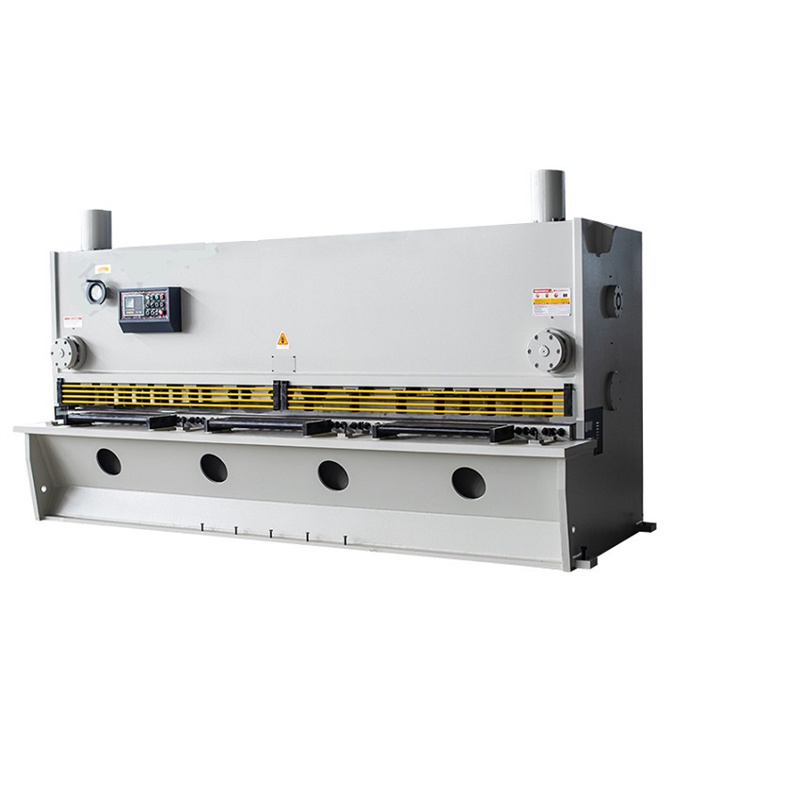

QC11K 10 12 16 mm 3200 4000 mm Metalne giljotinske škare CNC giljotinske škare

Informacije o Proizvodu

CNC hidraulička giljotina | QC11K 10 12 16 mm 3200 4000 mm Metalne giljotinske škare CNC giljotinske škare

* Pojednostavljeni dizajn potječe iz EU, vrsta alatnog stroja sastoji se od nosača, držača rezača, uljnog cilindra, hidrauličkog regulatora, stražnjeg graničnika i drugih komponenti. Analiza konačnih elemenata glavnih dijelova, dijelova za zavarivanje koristi kaljenje, vibracije i druge metode obrade za uklanjanje naprezanja osiguravajući strukturnu čvrstoću i krutost stalka i komponenti;

* Držač rezača koristi kotrljajuću vodilicu u tri točke, smanjujući trenje u najvećoj mjeri i ostvarujući besprijekorno kotrljanje tijekom pomicanja držača rezača.

* Krajnji lijevi prednji držač konfiguriran s regulatorom vertikalnosti i uređajem za prednje pozicioniranje, jednostavno rukovanje i visoka učinkovitost;

* Jednostavan i učinkovit mehanizam za podešavanje koristi se za promjenu razmaka oštrice putem CNC sustava, poboljšavajući kvalitetu rezanja.

* Fina struktura kugličnog vretena i šipke, frekventni pretvarač dobrih performansi koristi se za pozicioniranje X osi kako bi se osigurala točnost, jedinstveno dizajniran vremenski mehanizam prijenosa, stabilan i pouzdan.

* Linija svjetla i sjene je vodljiva za ručno crtanje za rezanje; stabilan i pouzdan hidraulički prijenos, integrirani hidraulički sustav može značajno ublažiti probleme uzrokovane istjecanjem hidrauličke tekućine.

* Izrađen od visokokvalitetnog legiranog alatnog čelika dovoljno otpornog na udarna opterećenja i visoku otpornost na habanje pri rezanju.

* S obzirom na ergonomski dizajn, laku površinu CNC sustava, poboljšavajući preciznost rada i udobnost; radni stol s kotrljajućom kuglom za smanjenje trenja i sprječavanje grebanja radnog komada; novi i praktični sigurnosni zaštitni uređaj, u skladu sa sigurnosnim specifikacijama, štiti osobnu sigurnost; delikatan dizajn, sitni radni komad može se lako izraditi ručno.

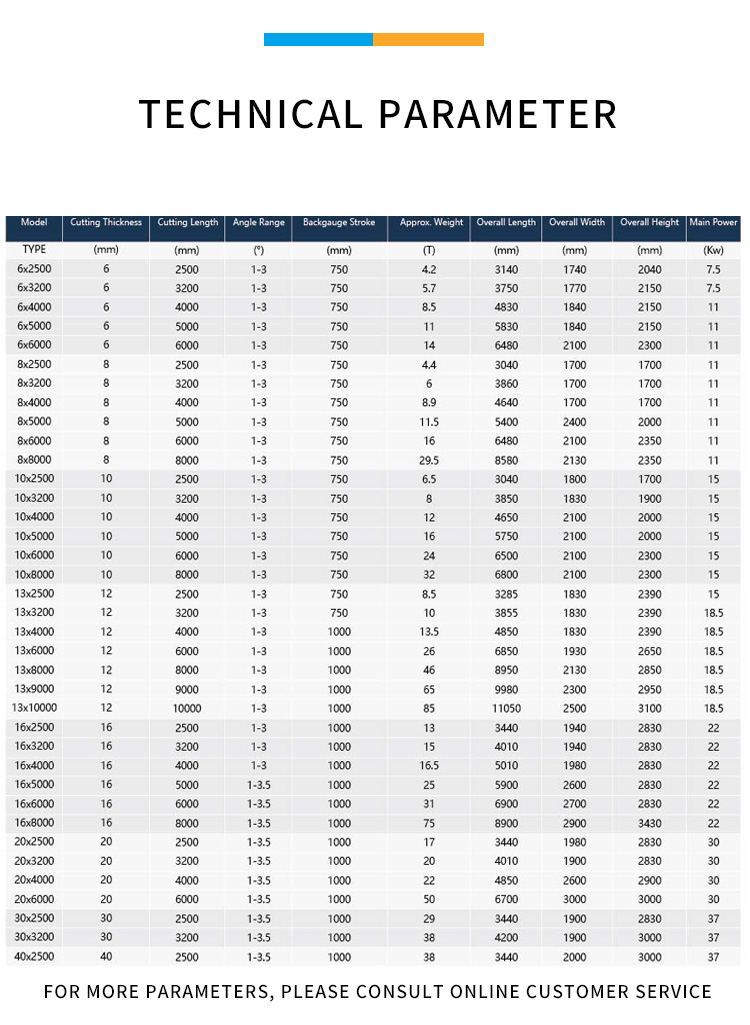

Hidraulično smicanje zakretne grede	debljina smicanja	duljina šišanja	rezni anđeo	snaga materijala	raspon podešavanja čepa	puta udarca	glavna moć
	4	2500	1°30'	≤450	20-500	16	5.5
	4	3200	1°30'	≤450	20-500	13	5.5
	6	4000	1°30'	≤450	20-600	9	7.5
	6	6000	1°30'	≤450	20-800	5	11
	8	3200	1°30'	≤450	20-500	8	7.5
	12	3200	2°	≤450	20-600	10	18.5
	16	2500	2°30'	≤450	20-600	10	18.5
	16	4000	2°30'	≤450	20-800	10	18.5
	20	3200	3°	≤450	20-800	8	22

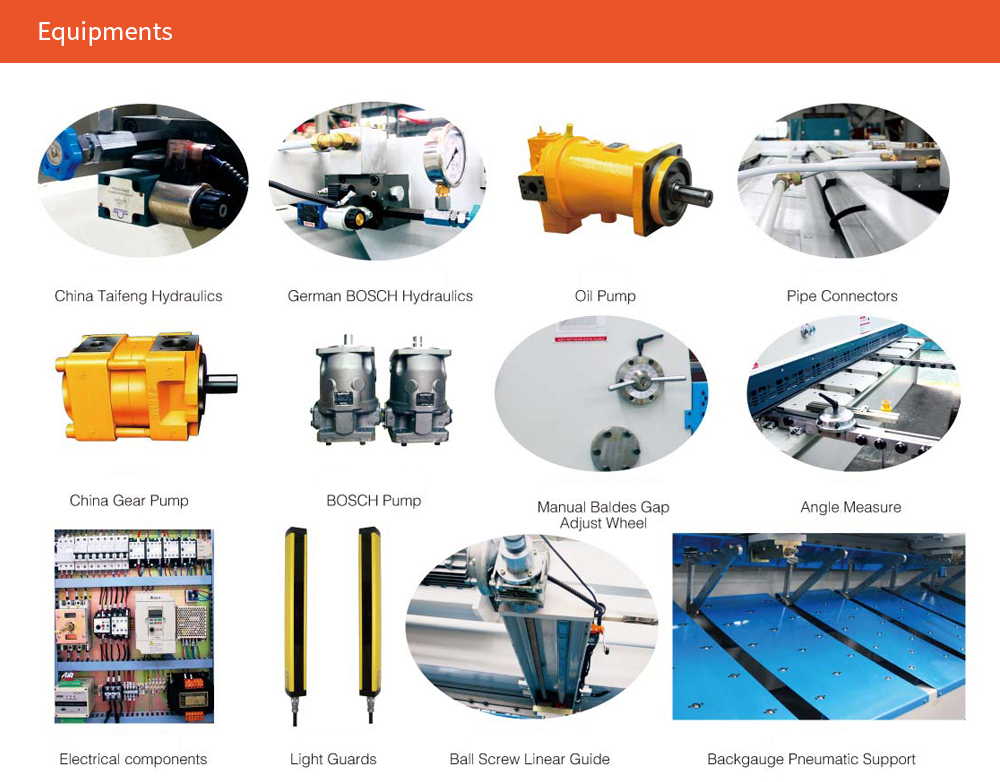

Glavna konfiguracija
Glavni motor	Siemens, Njemačka
Elektrika	Schneider, Francuska
Hidraulički ventil	Rexroth, Njemačka
Pumpa za ulje	Sunny, SAD

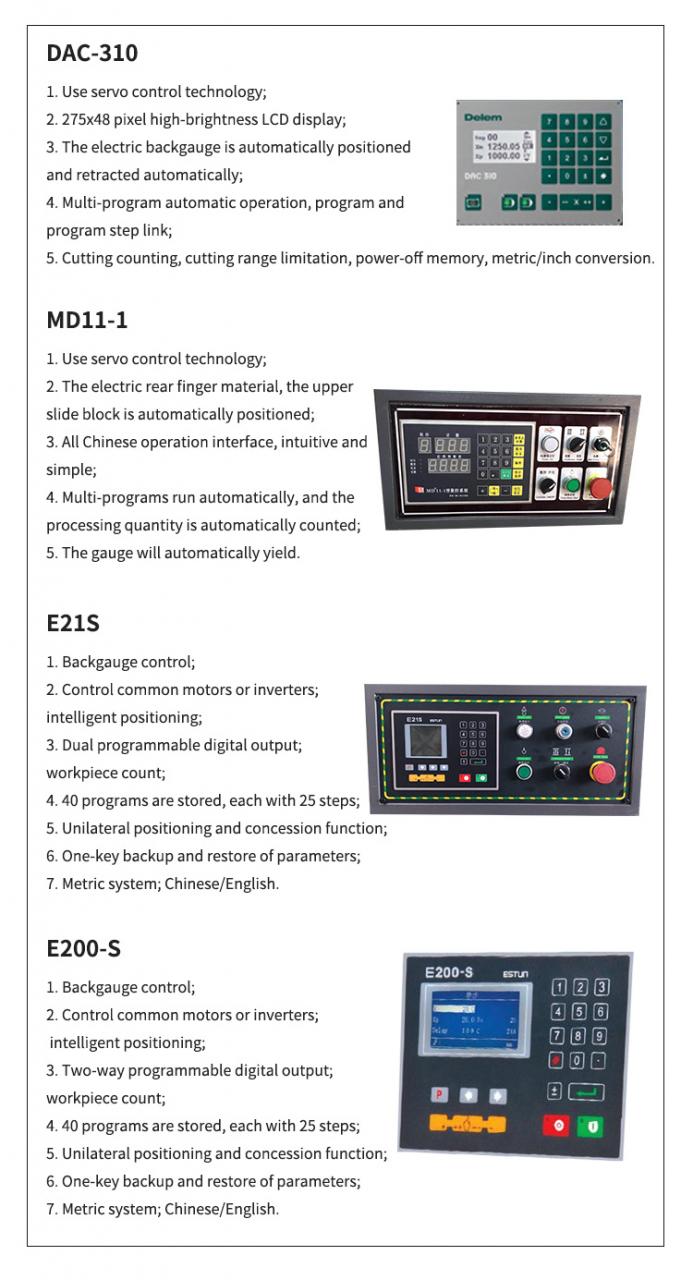

Kontrolor	E21s ESTUN, MD11
Nožni prekidač	Karcon, Južna Koreja

pojedinosti

Maks. Širina rezanja (mm): 4000
Maks. Debljina rezanja (mm): 16 mm
Automatska razina: Poluautomatski
Kut smicanja: 1,5
Duljina oštrice (mm): 4000 mm
Hod unatrag (mm): 20 - 600 mm
Dubina grla (mm): 100 mm
Stanje: Novo
Snaga (kW): 11 kW
Težina (KG): 4000 KG
Mjesto podrijetla: Kina
Napon: 110v/220v/380v/440v prilagođeno, 110v/220v/380v izborno
Dimenzija (D*Š*V): 2800*1600*1800 mm
Godina: 2021
Jamstvo: 2 godine
Ključne prodajne točke: Konkurentna cijena
Primjenjive industrije: hoteli, trgovine odjećom, trgovine građevinskim materijalom, radionice za popravak strojeva, proizvodni pogon, tvornica hrane i pića, farme, restorani, kućna uporaba, maloprodaja, trgovina hranom, tiskare, građevinski radovi, energija i rudarstvo, trgovine hranom i pićem , Ostalo, Tvrtka za oglašavanje
Lokacija izložbenog prostora: Nema
Vrsta marketinga: Novi proizvod 2021
Izvješće o ispitivanju strojeva: priloženo
Video odlazna inspekcija: osigurana
Jamstvo na osnovne komponente: 2 godine
Osnovne komponente: ležaj, motor, pumpa, zupčanik, PLC, tlačna posuda, ostalo, motor, mjenjač
Naziv proizvoda: Hidraulični CNC stroj za škare
CNC sustav upravljanja: E21/MD11
Primjena: rezanje nehrđajuće ploče
Tip stroja: 3200 mm stroj za rezanje limova
Sirovina: Q235A hidraulični stroj za škare
Ključna riječ: hidraulične škare
Upotreba: rezanje limova
Tip: MS stroj za rezanje čelične ploče
Glavni motor: 5.5kw
