Hidraulički čeličani za rezanje metala za probijanje, rezanje, rezanje

Opis proizvoda

Naši čeličani će vašoj tvrtki donijeti optimalnu kvalitetu i produktivnost po razumnoj cijeni. Ovaj univerzalni stroj omogućuje vam bušenje, obrezivanje, urezivanje, rezanje i mnoge druge funkcije koje ovise o konfiguraciji vašeg alata. Ovaj stroj je opremljen s dvije odvojene stanice koje mogu raditi neovisno. Vrlo precizno strojno obrađeni mehanički dijelovi i odabrane glavne hidrauličke i električne komponente jamče dugotrajnu funkciju bez servisa i stabilan rad u svim uvjetima.

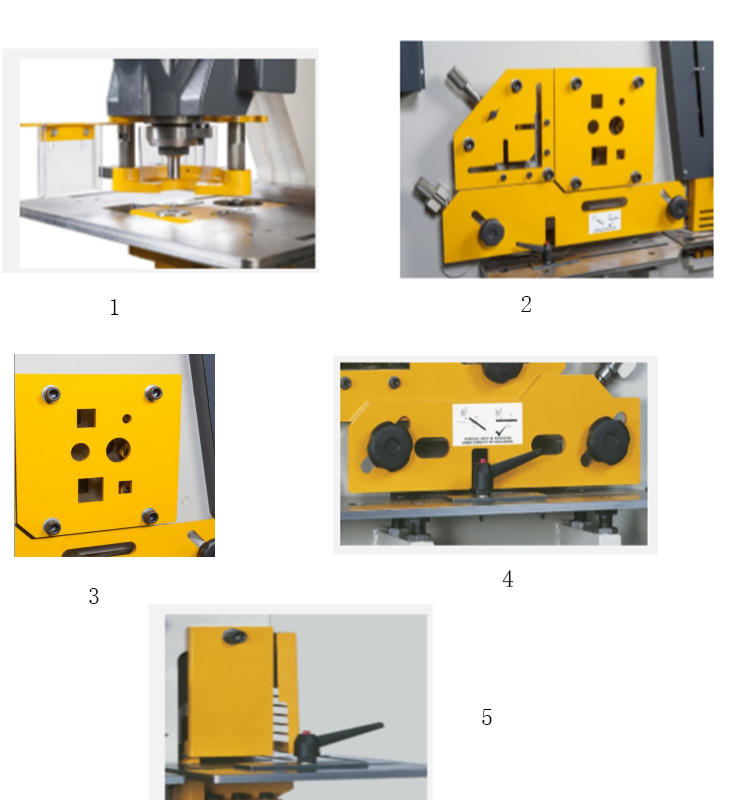

Detaljne slike

1. Stanica za bušenje

Veliko područje postolja za bušenje ima uklonjivi prednji blok i dizajnirano je za vrlo širok raspon primjena bušenja. Stol za bušenje s pravilima i vodičima za rad na ponavljanju ugrađeni su kao standardna oprema.

2. Kutna stanica

Ova stanica nudi veliki kapacitet rezanja pod kutom od 90° i 45°. Kutovi između 45° i 90° mogu se postići najprije rezanjem na 90°, a zatim obrezivanjem prirubnice na traženi kut u stanici za šišanje

3. Stanica za rezanje sekcija

Strojevi su standardno opremljeni oštricama za rezanje okruglih i kvadratnih šipki. Uz dodatnu opremu, strojevi mogu rezati, u ovom otvoru, kanale, grede, T-presjeke i mnoge druge posebne profile.

4. Šišanje

Jedinica za škare opremljena je jednostavnim robusnim držačem koji se može prilagoditi bilo kojoj debljini materijala unutar kapaciteta rezanja stroja. Stol za striženje s podesivim vodilicama ugrađen je kako bi se omogućilo točno uvlačenje materijala. Vodilica se može podesiti kako bi se omogućilo rezanje pod kutom do 45° za ravne šipke ili za rezanje ravnih kutova.

5. Stanica za urezivanje

Stanica za urezivanje standardno je opremljena pravokutnim stolom za urezivanje s podesivim stražnjim graničnicima, što omogućuje ponovno pozicioniranje.

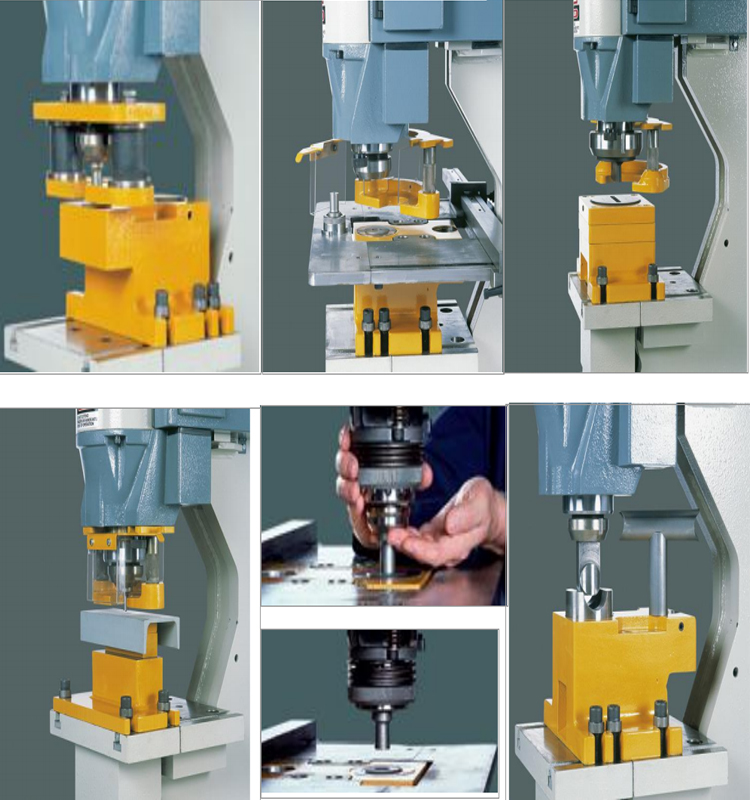

Prijave

Primjene stanica za bušenje (dodatna oprema) Sklop skidača s minimalnim deformacijama, Sklop skidača s minimalnim deformacijama za minimalnu deformaciju pri probijanju rupa s malim usponom u ravnoj šipki.

Brza izmjena alata

Brza izmjena držača bušilica. Potrebno je samo okrenuti držač bušilice za 90° da se zaključa u položaju. Dodatak za velike rupe, nastavak za velike rupe/utore za promjere od 38 do 110 mm. Dostupno i za promjere do 160 ili 225 mm.

Podupirač mreže kanala/grede

Posebno dizajnirani nosač mreže za probijanje u mreži kanala ili grede. Podupirači za posebne profile dostupni na zahtjev.

'Superbrza' izmjena alata

Opruga i kuglični ležajevi zaključavaju/otključavaju alat u položaju okretanjem ruke za 90°. Nisu potrebni viljuškasti ni ključevi.

Jedinica za urezivanje cijevi

Za spajanje od 90 stupnjeva s cijevima. Dostupan za vanjske promjere do 165 mm.

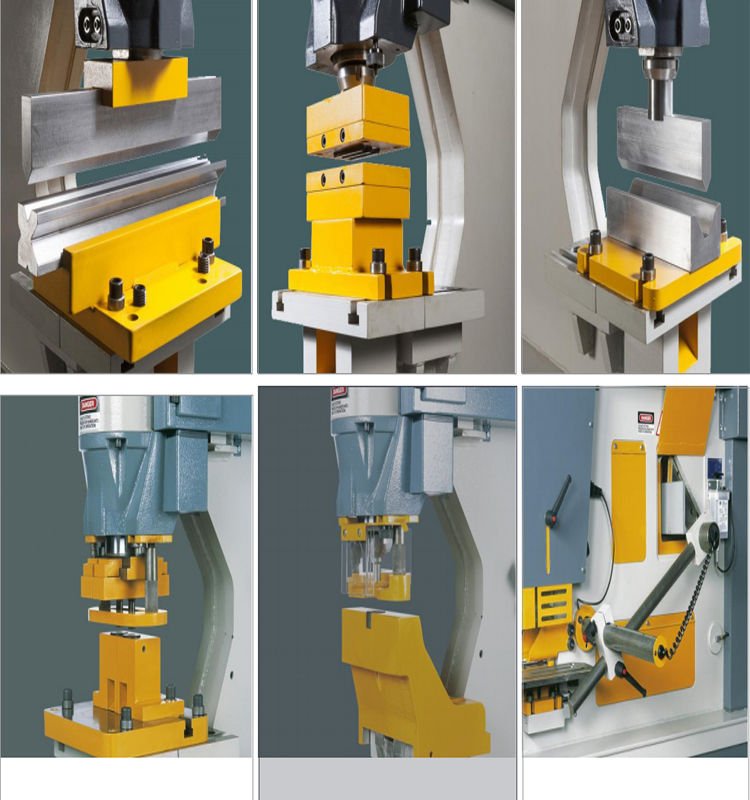

Jedinica za savijanje lima

Jedinica za savijanje lima s blokom s više klinova (s 10, 20, 24 i 40 mm širokim V otvorima, svi 85°).

Louvre jedinica za bušenje

Posebna jedinica za probijanje za ventilacijske aplikacije.

Jedinica za savijanje šipki

Za savijanje materijala do max. 22 mm debljine. S blokom s jednim klinom, 76 mm s V na 85°

Jedinica s dvije rupe

Jedinica s promjenjivim korakom s dva otvora. Probija 2 rupe promjera do 29 mm.

Jastuk za labuđi vrat

Za probijanje rebra i prirubnice do 32 mm promjera. u 300 mm max. kanal i 'I'beam.

Touch & Cut graničnik duljine

(Opcija) graničnik duljine Touch & Cut (jedan metar) može se koristiti za kutno rezanje, rezanje sekcija i stanicu za rezanje. Dostupne duljine 2 ili 3 metra.

Tehničke značajke

Model	MULTY 70	MULTY 95	MULTY 125
NAZIVNI KAPACITET	70T	95T	125T
PROBACIVANJE
Maksimalni kapacitet	26*20	27*25	35*25
Promjer * Debljina	57*9	57*12	67*16
Putovati	55	80	80
Standardna dubina grla	305	355	355
Duboko grlo (opcionalno)	625	625	625
Standardni maksimalni udarac	57	57	57
Opcijski maksimalni udarac	160	160	225
Maksimalna veličina grede	305	305	305
STRIŽANJE
Debljina ploče	300*20	380*20	380*25
Maksimalna širina lista	375*15	480*15	600*15
45' kut smicanja, maksimalno 45'	100*15	120*15	120*15
90' Rez	130*13	150*15	150*18
45'Cut	70*10	80*10	80*10
REZANJE PRESJEKA
Okrugla šipka/kvadratni čelik	45	50	55
Kanal / H-Beam*	130*65	160*90	200*100
T-greda*	90*12	100*12	120*12
ZAREZIVANJE
Debljina ploče	12	13	13
Širina - pravokutnik	45	52	60
Duboko-pravokutni	90	100	100
Duboko V-oblika	60	70	80
Podrezivanje	100*10	100*13	100*13
UREZ U KUTU*
Zarezivanje maksimalnog kapaciteta	250*6	250*6	250*6
UREZ ZA CIJEV*
Maksimalni promjer cijevi	83	108	108
SAVIJANJE*
Savijanje ravnog čelika	250*13	250*20	250*22
Savijanje ploče	500*3	500*3	700*3
BUŠANJE NA NOTCH STATION
Duboko grlo	125	125	125
Maksimalni kapacitet	38*8	38*10	38*12
TEHNIČKI PODACI
Snaga motora KW	7.5	7.5	7.5
Neto težina stroja Kg	1620/1990	2430/2880	3100/3620
Dimenzije stroja (D*Š*V)cm	164*71*180	190*79*191	200*80*203

pojedinosti

• Broj modela: Multi 70
• CNC ili ne: CNC
• Stanje: Novo
• Nazivna sila (kN): 700 kN
• Izvor napajanja: hidraulični
• Napon: 380V/220V po izboru
• Dimenzija (D*Š*V): 1640*710*1800
• Snaga motora (kW): 7,5
• Težina (T): 1.62199
• Ključne prodajne točke: Višenamjenski
• Jamstvo: 1 godina
• Lokacija izložbenog prostora: Nema
• Primjenjive industrije: Prodavaonice građevinskog materijala, Farme, Tiskare, Građevinski radovi, Energija i rudarstvo, Prodavaonice hrane i pića, Tvrtka za oglašavanje
• Vrsta stroja: hidraulični stroj za obradu željeza
• Pružene usluge nakon prodaje: mrežna podrška, videotehnička podrška, servis održavanja i popravka na terenu
• Servis nakon jamstva: video tehnička podrška, internetska podrška, terensko održavanje i popravak
• Lokacija lokalne usluge: Nema
• Hod klizača (mm): 55/80
• Certifikacija: CE
• Kapacitet pritiska: 70T
• Funkcija: bušenje rupa, rezanje čeličnih profila, rezanje utora, urezivanje pod kutom, savijanje
• Udaranje na stanici Notch Duboko grlo: 125
• Maksimalni kapacitet: 70T
• Promjer*Debljina: 57*9
• Putovanje: 55
• Standardni maksimalni udarac: 57
• Dodatni maksimalni udarac: 160
• Maksimalna veličina snopa: 305
• Boja: žuta / opcija
