Industrijski 4kw 3015 CNC laserski stroj za rezanje limova s vlaknima

pregled proizvoda

Stroj za lasersko rezanje vlakana radnog područja 1500*300 sa zatvorenim poklopcem + jednim stolom

Stroj je zavaren s limom visokog intenziteta, a nakon žarenja na visokoj temperaturi, stroj se može koristiti 20 godina bez ikakvih deformacija. S uvezenim preciznim zupčanicima i zupčanicima, linearnom vodilicom i prijenosom, alatni stroj je visoke preciznosti, visoke učinkovitosti i stabilnosti. Opremljen naprednim bežičnim ručnim terminalom, strojem se može upravljati daljinskim upravljačem. Oprema usvaja poseban laserski sustav usklađivanja, upravljački program servo motora visokih performansi, što skraćuje vrijeme mirovanja i poboljšava radnu učinkovitost za više od 30%, integracija je penumatske, fotoelektrične, numeričke kontrole i drugih naprednih tehnologija kao jedna od visoko- tehnološke proizvode.

Konfiguracije

1. 1500*300mm radni prostor

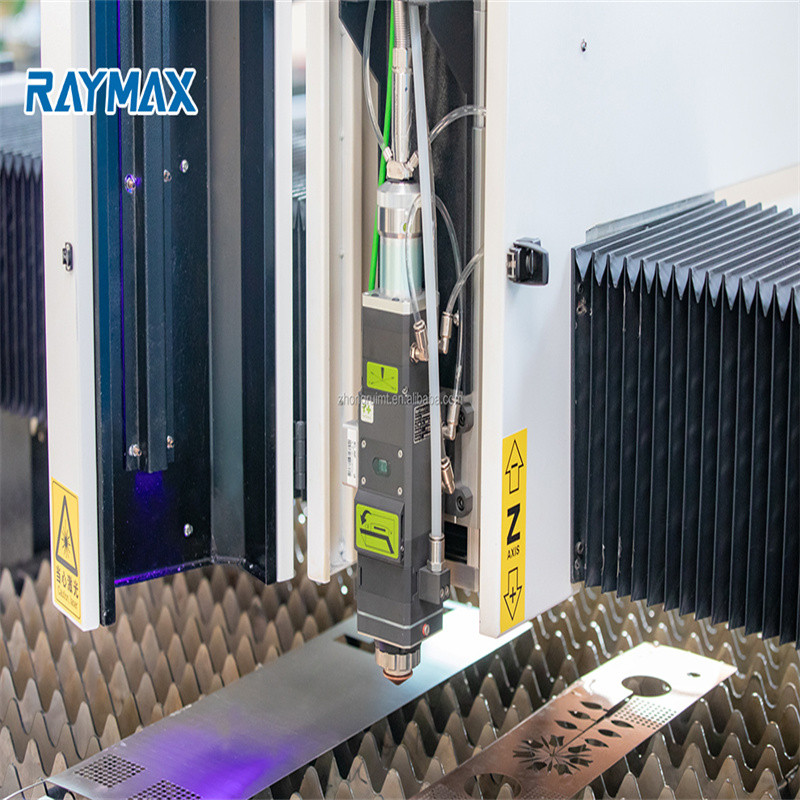

2. Raytools laserska glava za rezanje s autofokusom
3. Japanski Yaskawa servo motor i drajver
X os --- Japan Yaskawa 850W*1
Y os --- Japan Yaskawa 18000w*2,
Z os ---Japan Pansonic 400W*1
4. TAJVAN YYC zupčanik s dvostrukim pogonom
5. TAIWAN HIWIN vodilica
6. Francuska Motovario Reduktor

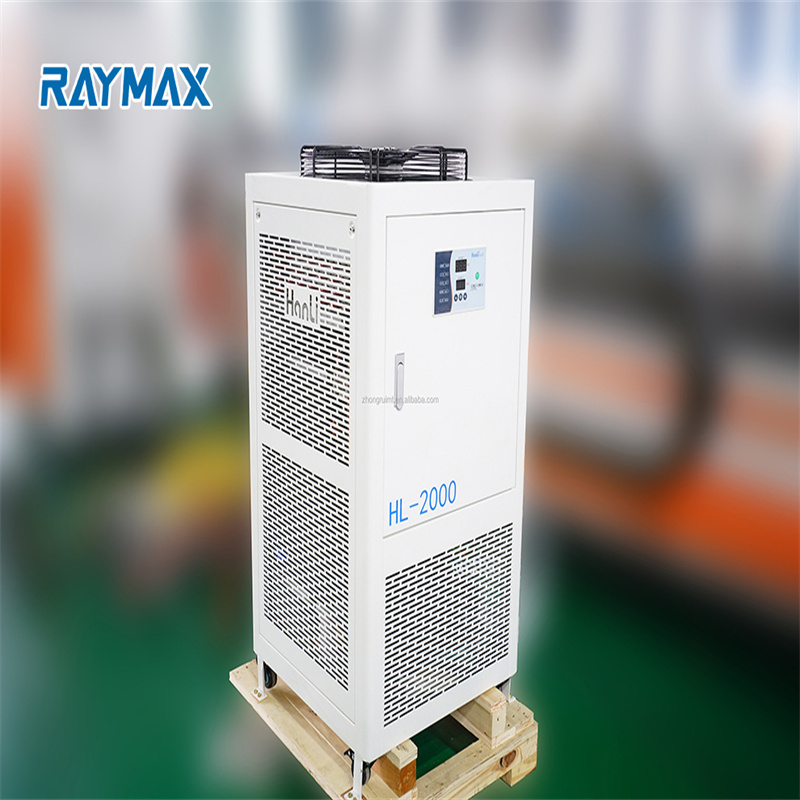

7. S&A rashladnik vode
8. Kontrolni sustav Cypcut FSCUT.
9. Raycus/IPG laserski izvor
10. France Schneider Electrical Part
11. Japanske SMC pneumatske komponente
12. IPAD računalo
13. Segmentirani pravokutni cijevni zavareni krevet stroja
14. Zrakoplovni aluminijski portal 3. generacije
15. Stopalo-----stabilno, neće se pomicati nakon dugog rada
16. Zatvoreni poklopac
17. Zračni kompresor+filter ulja+sušač+rezervoar
18. Stabilizator

SPECIFIKACIJE PROIZVODA

Hod osi X1500 mm
Hod osi Y3000 mm
Hod osi Z300 mm
Točnost pozicioniranja X/Y osi±0,01 mm
Maksimalna brzina kretanja po osi X/Y160m/min
Radna težina7920 kg
X/Y maksimalno ubrzanje1.8G
Snaga motora osi Y8,5 KW
Snaga motora osi Y1.8KW
Snaga motora osi Z0,4KW
Vrijeme razmjene radne platforme15-17s

Prednosti proizvoda

Dual PC jedan je za monitor, jedan je za upravljačku ploču

Ultra-jasna kvaliteta slike ima veću reprodukciju boja i bolju izvedbu, omogućujući ultra-jasne slike na svakom promatranom mjestu. Dvostruke kamere omogućuju korisnicima da jasno vide proces obrade dok upravljaju sučeljem, što je praktično za korištenje

Pneumatski priključak platforme za razmjenu

U usporedbi s platformom za električnu razmjenu, platforma za pneumatsku razmjenu može prilagoditi svoju stabilnost, spriječiti sudar, osigurati stabilnost i brzinu razmjene i može izvršiti razmjenu unutar 15 sekundi.

Segmentirani pravokutni zavareni krevet od cijevi

20-godišnji radni vijek Teška radna podloga za zavarivanje ploča žarena i toplinski obrađena Teška radna podloga za zavarivanje ploča, bez deformacija u 20 godina, pogodna za laser ultra velike snage od 10 000 vata. Povećanje težine vrlo je korisno za brzinu rezanja stroja za lasersko rezanje.

Inovativna radna podloga s četiri remena Za smanjenje oštećenja radne podloge tijekom laserskog rada, RAYMAX je inovirao novu radnu podlogu dodavanjem četiri priveznice, a životni vijek radne podloge stroja za lasersko rezanje vlakana bit će udvostručen.

Sustav praćenja

Sustav praćenja kontrole U procesu obrade, svako područje mrtvog kuta može se nadzirati u bilo kojem trenutku, proces se može kontrolirati.

Zrakoplovni aluminijski portal 3. generacije

Proizveden je prema standardima zrakoplovne industrije i formiran ekstruzijskim kalupljenjem od 4300 tona. Nakon tretmana starenjem, njegova čvrstoća može doseći 6061 T6 što je najjača čvrstoća od svih portala. Zrakoplovni aluminij ima mnoge prednosti, poput dobre žilavosti, male težine, otpornosti na koroziju, antioksidacije, niske gustoće i značajno povećava brzinu obrade.

Samostalni ormar s uređajem za konstantnu temperaturu

S klima uređajem za hlađenje unutarnje temperature električnog ormarića

Gornji sustav pušenja

Nakon povratnih informacija kupaca i sažetka praktičnog iskustva, usvojili smo gornji dim kako bismo temeljno riješili problem odvoda dima iz stroja sa zatvorenim ormarima

Ispušni sustav aksijalnog ventilatora

1. Struktura je razumnija
2. Performanse su znatno poboljšane, učinak punog pritiska je 89,5%
3. Buka poljoprivrednog zemljišta, buka (usporedite s razinom A) smanjena je za 6 dB
4. Aksijalni ventilator protiv korozije, sigurniji je za transport otpada. Glodanje portalno glodanje Centar za glodanje Ovo je naš centar za glodanje, sav naš okvir stroja smo izradili sami, što može napraviti preciznost i vrijeme proizvodnje, što je najvažnije možemo kontrolirati kvalitetu.

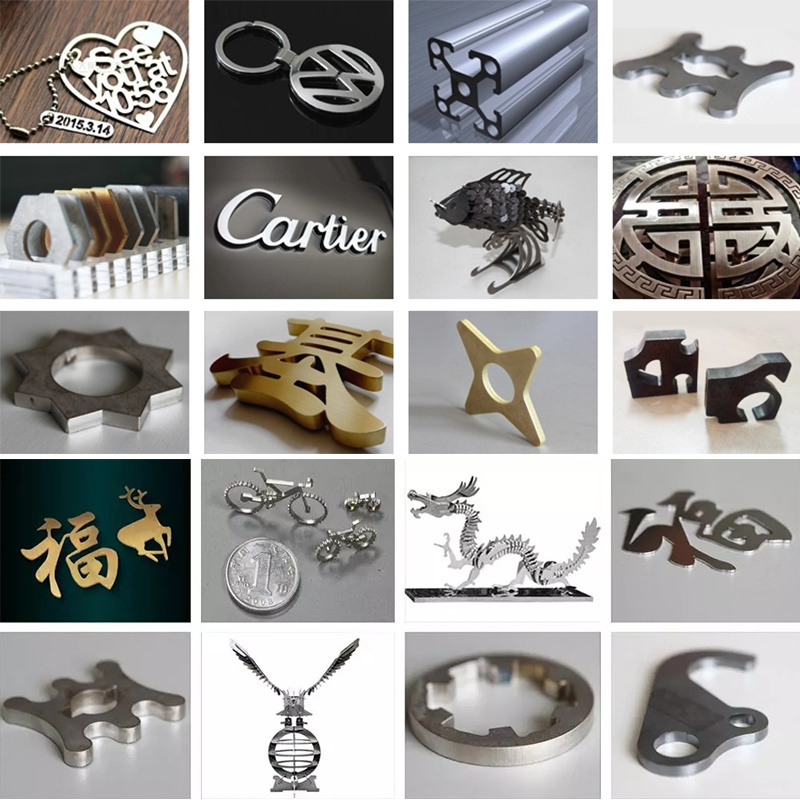

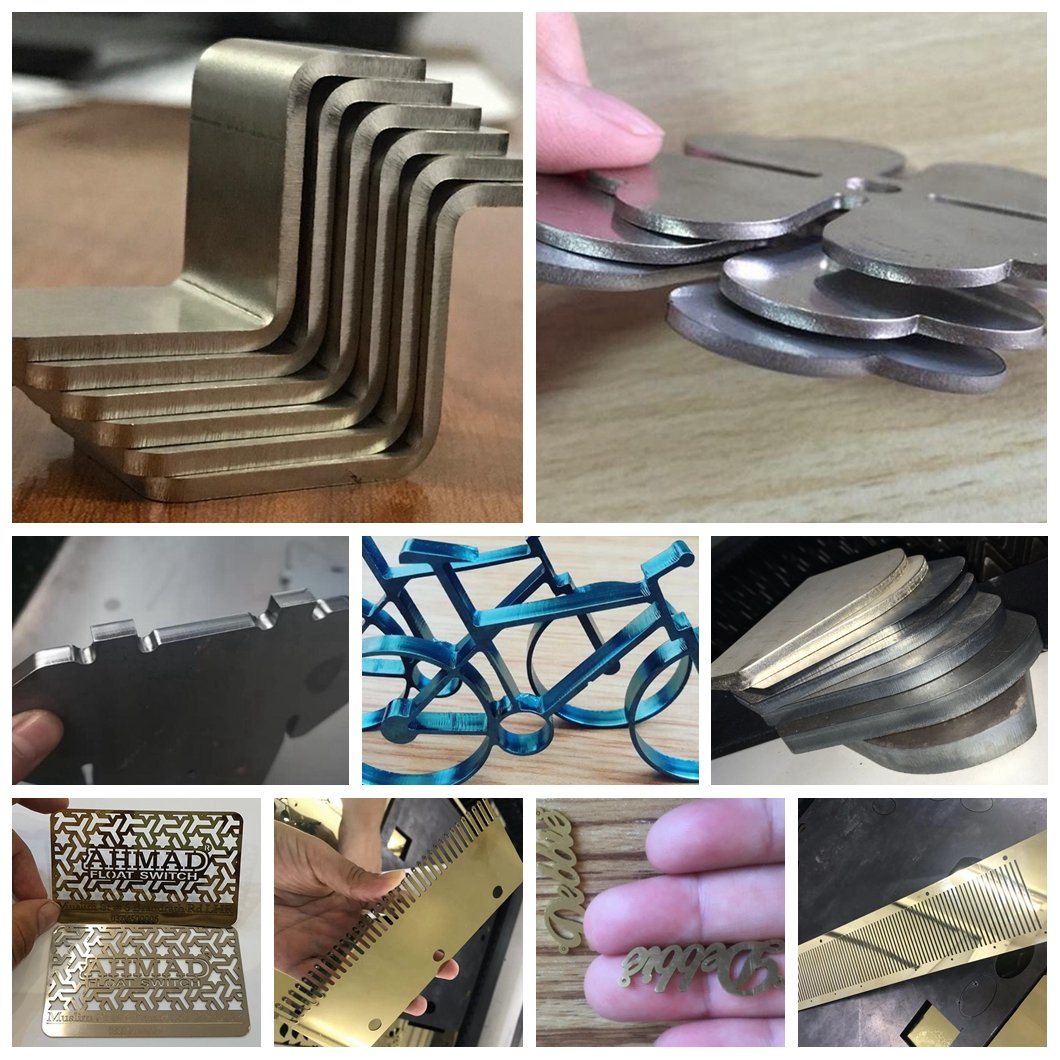

Strojna primjena

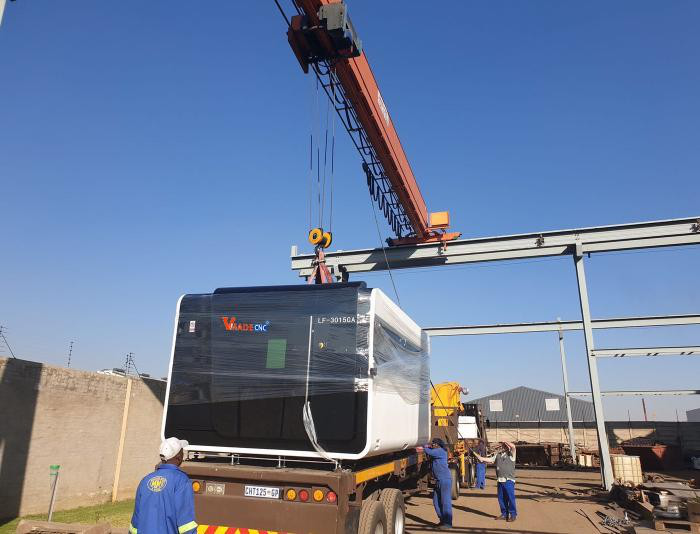

Paket i dostava

pojedinosti

  • Primjena: LASERSKO REZANJE
  • Primjenjivi materijal: Metal
  • Stanje: Novo
  • Vrsta lasera: vlaknasti laser
  • Područje rezanja: 1500*3000 mm
  • Brzina rezanja: 160m/min
  • Podržani grafički format: AI, PLT, DXF
  • Debljina rezanja: 0-40 mm prema različitoj snazi
  • CNC ili ne: Da
  • Način hlađenja: vodeno hlađenje
  • Kontrolni softver: Cypcut
  • Marka laserskog izvora: IPG/Raycus
  • Marka laserske glave: Raytools/Precitec
  • Marka servo motora: japanska Yaskawa
  • Marka vodilice: HIWIN/APEX
  • Marka upravljačkog sustava: CypCut
  • Težina (KG): 7920 KG
  • Ključne prodajne točke: dug radni vijek
  • Jamstvo: 3 godine
  • Primjenjive industrije: Hoteli, Prodavaonice odjeće, Prodavaonice građevinskog materijala, Proizvodni pogoni, Radionice za popravak strojeva, Tvornice hrane i pića, Farme, Restorani, Kućna uporaba, Maloprodaja, Prodavaonice hrane, Tiskare, Građevinski radovi, Energija i rudarstvo, Prodavaonice hrane i pića , Kompanija za oglašavanje
  • Izvješće o ispitivanju strojeva: priloženo
  • Video odlazna inspekcija: osigurana
  • Jamstvo na osnovne komponente: 3 godine
  • Osnovne komponente: motor, laserski izvor
  • Radna površina: 1500*3000 mm
  • Izvor lasera: Raycus IPG
  • Snaga lasera: 1kw-12000w
  • Hod osi X, Y i Z: 3025 mm, 1525 mm, 300 mm
  • Snaga motora osi Y: 1800w
  • Brzina kretanja po osi X/Y: 160m/min
  • Marka vodilice:: Hiwin/APEX
  • Marka reduktora: France Motovariao
  • Dodatni dio: Rotacijski/izmjenjivi stol/stabilizator napona/transformator
  • Točnost pozicioniranja osi X/Y: ±0,01 mm
  • Certifikacija: ce, ISO
  • Servis nakon jamstva: video tehnička podrška, mrežna podrška, rezervni dijelovi, servis za održavanje i popravak na terenu
  • Lokacija lokalne usluge: Njemačka, Australija
  • Lokacija izložbenog prostora: Njemačka, Australija
  • Vrsta marketinga: Stroj za rezanje vrućim laserom
