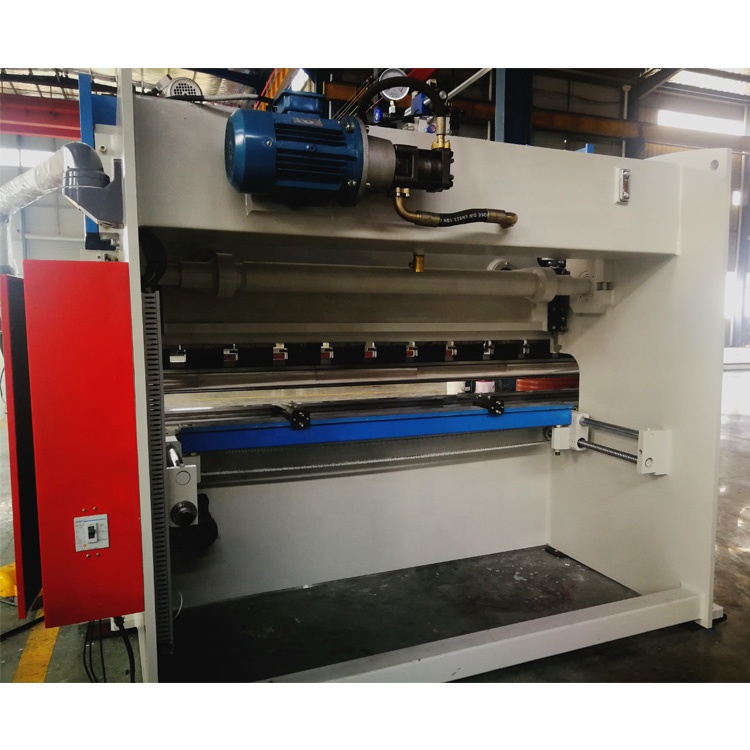

Hidraulička presa 3 metra 160 tona visokokvalitetni Cnc Wc67y-stroj za savijanje

Opis proizvoda

CNC stroj za savijanje s hidrauličnom prešom s preciznim stražnjim mjeračem, servo motorom, sigurnosnom zaštitom, brzom stezaljkom, kugličnim vijkom i linearnom vodilicom. Svi dijelovi marke iz Njemačke, SAD-a, Nizozemske, Italije. Debljina i duljina savijanja mogu se proizvesti po narudžbi.

Stražnji mjerač visoke preciznosti

Grafika koja se može rezati

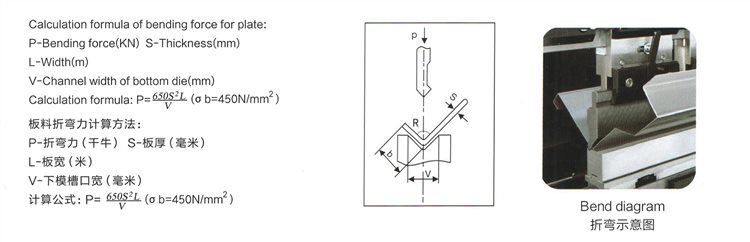

Metoda proračuna sile savijanja lima

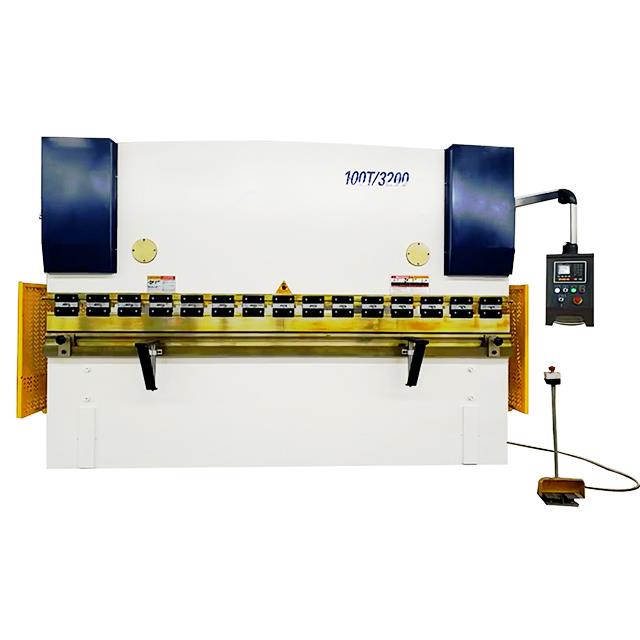

WC67Y/K press kočnica

• Kontrola servo motora
• Pohranite do 100 programa
• Do 25 savijanja po programu
• Knjižnica alata i program alata
• Automatski program za kut savijanja
• Veća brzina ram-a i backgahge
• Veća točnost savijanja i pozicioniranja

WC67Y/K Značajke

• Cijela zavarena struktura stroja postiže visoku krutost; stroj je dizajnirao ANSYS softver koji može osigurati pouzdanost i preciznost preše.
• Motori za backgauge su kontrolirani pretvaračem, koji može postići visoku točnost pozicioniranja backgauge i ram promjenom frekvencije i napona motora.

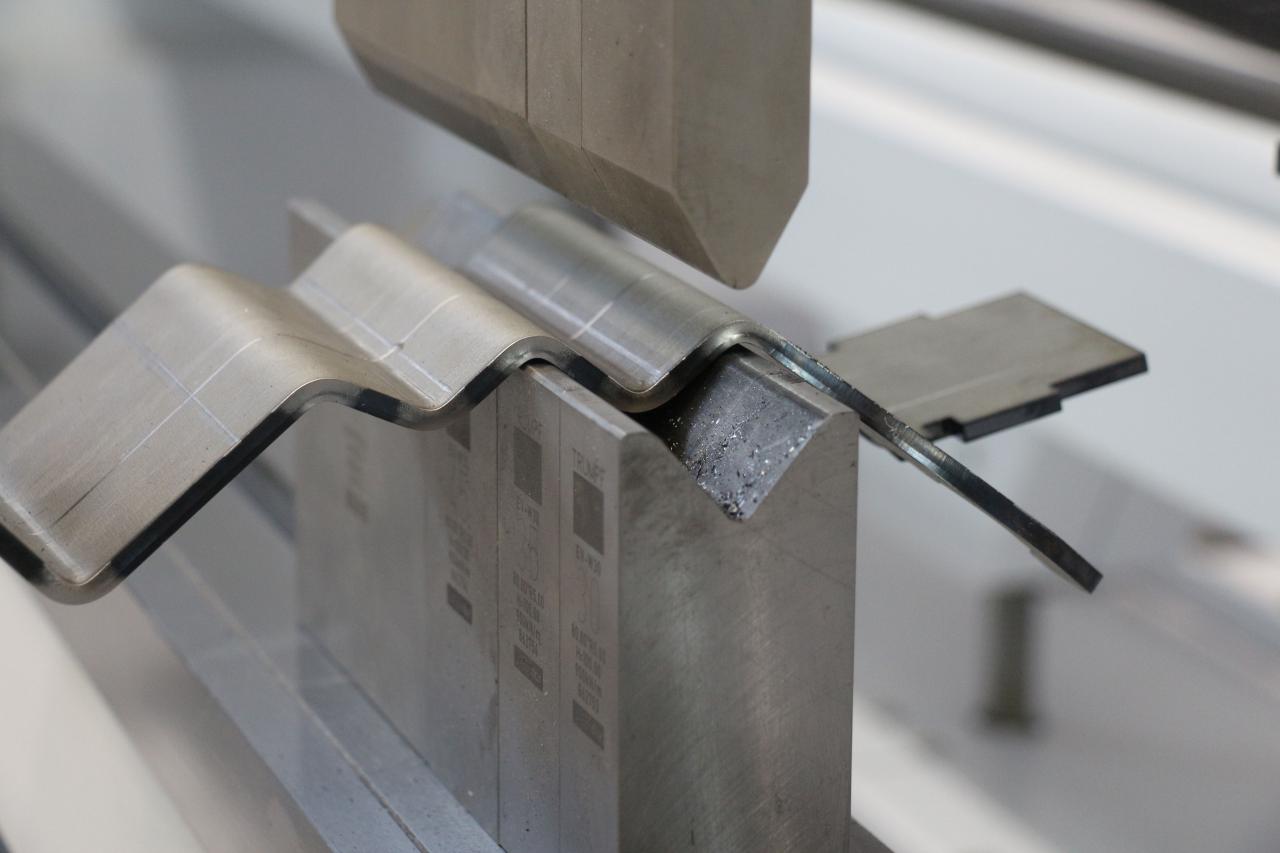

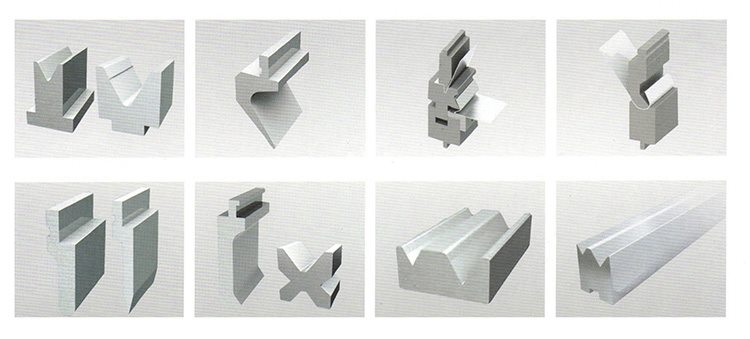

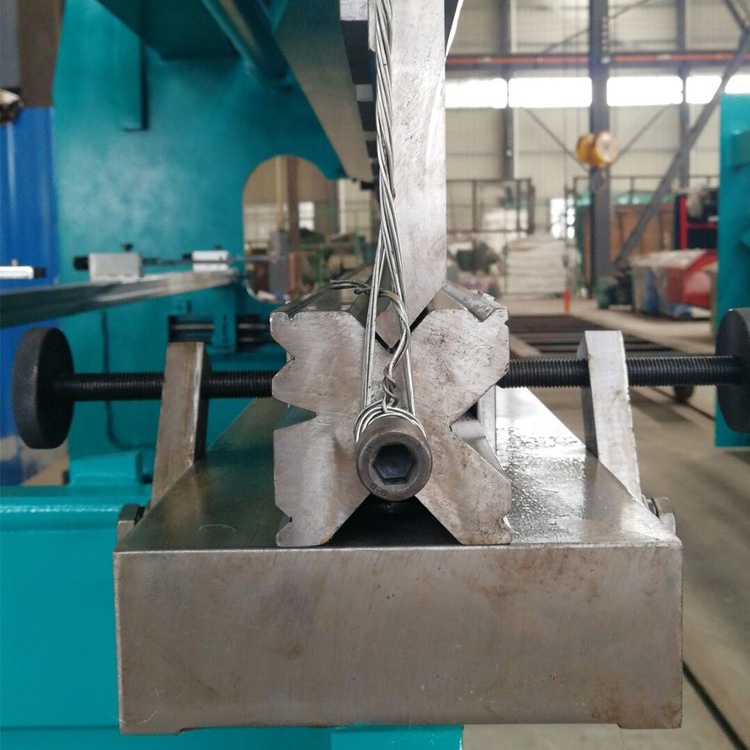

• Različiti probijači i matrice su izborni prema zahtjevima kupca, kao što su Multi-V matrice, matrice radijusa, matrice s guščijim vratom, itd. Jedan set kompletnih standardnih izbijača i matrica bit će uključen besplatno.
• X os (Backgahge) i Y os (Ram hod ili cilindar hod) mogu se programirati E21 kontrolerom sustava, koji može pohraniti do 40 grupa programa. Bočni i stražnji metalni zaštitni štitnik zadovoljava europske sigurnosne standarde.
• Hidrauličko preopterećenje može se zaštititi preljevnim ventilom, tlak u sustavu može se lako regulirati tlačnom sklopkom.
• Nožni prekidač s gumbom za hitne slučajeve može zaustaviti stroj odmah kada se dogodi nezgoda.

Tip	Nazivni tlak	Duljina radnog stola	Razmak stupaca	Dubina grla	Slide Stroke	Maksimalno otvoreno	Snaga motora	Dimenzije
	（KN）	(mm)	(mm)	(mm)	(mm)	(mm)	(KW)	(mm)
WC67Y- 40t/2200	400	2200	1775	250	100	320	5.5	2300×1500×2000
WC67Y- 40t/2500	400	2500	1975	250	100	320	5.5	2600×1500×2000
WC67Y- 63t/2500	630	2500	2095	250	120	360	5.5	2600×1600×2300
WC67Y- 63t/3200	630	3200	2570	250	120	360	5.5	3300×1600×2300
WC67Y- 80t/3200	800	3200	2565	320	120	360	7.5	3300×1700×2300
WC67Y- 80t/4000	800	4000	3165	320	120	360	7.5	4100×1700×2300
WC67Y- 100t/3200	1000	3200	2560	320	120	360	7.5	3300×1800×2400
WC67Y- 100t/4000	1000	4000	3165	320	120	360	7.5	4100×1800×2500
WC67Y- 125t/3200	1250	3200	2550	320	120	360	7.5	3250×1920×2450
WC67Y- 125t/4000	1250	4000	3450	320	120	360	7.5	4100×1920×2500
WC67Y- 160t/3200	1600	3200	2540	320	180	440	11	3300×1600×2600
WC67Y- 160t/4000	1600	4000	3140	320	180	440	11	4100×2000×2600
WC67Y- 160t/6000	1600	6000	4740	320	180	440	11	6100×2000×2600
WC67Y- 200t/3200	2000	3200	2540	320	250	530	11	3300×2100×2800
WC67Y- 200t/4000	2000	4000	3140	320	250	530	15	4100×2100×2900
WC67Y- 200t/5000	2500	5000	3120	400	250	530	15	5100×2100×3000
WC67Y- 250t/4000	2500	4000	3120	400	250	560	18.5	4100×2200×3500
WC67Y- 250t/5000	2500	5000	3920	400	250	560	18.5	5100×2200×3500
WC67Y- 250t/6000	2500	6000	4720	400	250	560	18.5	6100×2200×3500
WC67Y- 300t/5000	3000	5000	39100	400	250	560	22	5100×2600×4000
WC67Y- 300t/6000	3000	6000	4710	400	250	560	22	6100×2600×4000
WC67Y- 300t/7000	3000	7000	5620	400	250	560	22	7100×2600×4400
WC67Y- 350t/6000	3500	6000	5100	400	250	560	30	6100×2600×4200
WC67Y- 350t/7000	3500	7000	5620	400	250	560	30	7100×2600×4500
WC67Y- 400t/4000	4000	4000	3100	400	300	620	30	4100×2700×3800
WC67Y- 400t/6000	4000	6000	4280	400	320	630	30	6100×2800×4200
WC67Y- 500t/5000	5000	5000	4100	400	320	630	37	5100×3000×4400
WC67Y- 500t/6000	5000	6000	4820	400	320	630	37	6100×3000×4700
WC67Y- 500t/7000	5000	7000	5620	400	320	630	37	7100×3000×4900
WC67Y- 600t/6000	6000	6000	4820	400	320	630	45	6100×2965×4700
WC67Y- 600t/7000	6000	7000	5620	400	320	630	55	7100×2965×4900

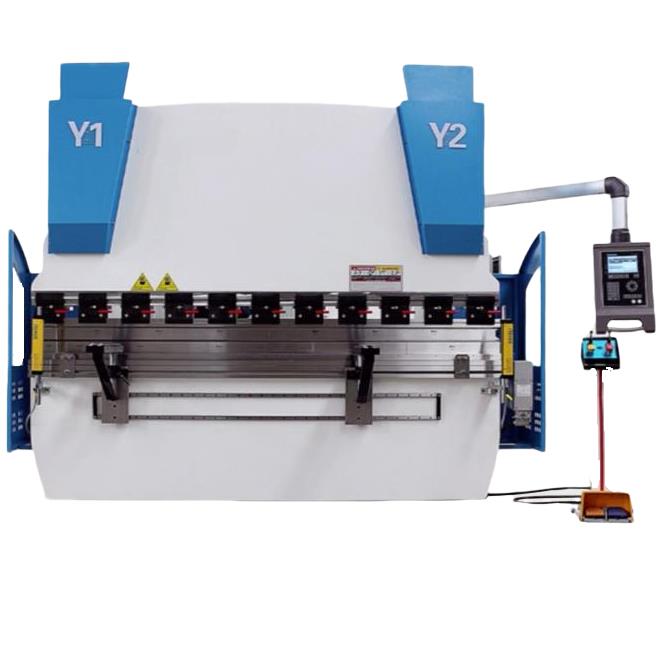

WE67K preša

WE67K serije elektro-hidrauličke servo preše kočnice CNC stroj za savijanje usvaja integralno zavarivanje i integralnu strukturu obrade.

Glavne komponente tijela analiziraju se pomoću softvera za analizu konačnih elemenata ANSYS, koji osigurava pouzdanost i ukupnu točnost alatnog stroja.

Glavni uljni cilindar s obje strane probija način upravljanja hodom tradicionalnog mehaničkog stroja za savijanje s pregradom i usvaja način upravljanja zatvorenom petljom koji se sastoji od elektrohidrauličkog servo ventila uvezenog iz Njemačke i rešetkastog ravnala uvezenog iz Njemačke.

Značajke WE67YK

• Napredna konfiguracija, visoka preciznost i visoka učinkovitost CNC hidraulične preše
• Holistička struktura zavarivanja
• Elektrohidraulički servo sustav, zatvorena petlja kontrolira sinkronizaciju klizača
• Mehanizam dvostrukog krunjenja
• Standardna konfiguracija s 3 1 osi:
  Y1 (gore-dolje od lijevog cilindra)
  Y2 (gore-dolje desnog cilindra)
  X(naprijed-natrag od backguge)
  V (hidrauličko krunjenje)

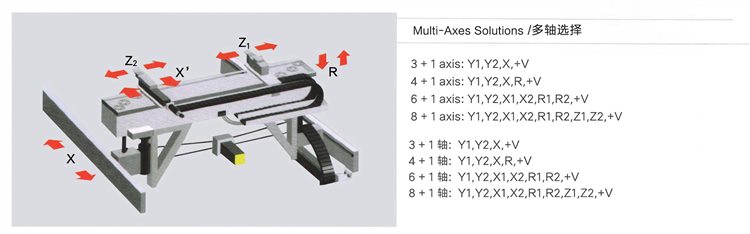

• Opcijski sustav stražnjeg utora:
  4 osi stražnji mjerač (X. R, Z1. Z2)
  5 osi stražnjeg graničnika (XR Z1. Z2, X')
  6 osi stražnjeg mjerača (X1. X2. R1. R2, Z1. Z2)

Tip	Nazivni tlak	Duljina radnog stola	Razmak stupaca	Dubina grla	Slide Stroke	Maksimalno otvoreno	Snaga motora	Dimenzije
	（KN）	(mm)	(mm)	(mm)	(mm)	(mm)	(KW)	(mm)
WE67K-40t/2200	400	2200	1775	250	175	320	5.5	2300×1500×2000
WE67K-40t/2500	400	2500	1975	250	175	320	5.5	2600×1500×2000
WE67K-63t/2500	630	2500	2095	250	175	360	5.5	2600×1600×2300
WE67K-63t/3200	630	3200	2570	250	175	360	5.5	3300×1600×2300
WE67K-80t/3200	800	3200	2565	320	175	360	7.5	3300×1700×2300
WE67K-80t/4000	800	4000	3165	320	175	360	7.5	4100×1700×2300
WE67K-100t/3200	1000	3200	2560	320	215	360	7.5	3300×1800×2400
WE67K-100t/4000	1000	4000	3165	320	215	360	7.5	4100×1800×2500
WE67K-125t/3200	1250	3200	2550	320	215	360	7.5	3250×1920×2450
WE67K-125t/4000	1250	4000	3450	320	215	360	7.5	4100×1920×2500
WE67K-160t/3200	1600	3200	2540	320	215	440	11	3300×1600×2600
WE67K-160t/4000	1600	4000	3140	320	215	440	11	4100×2000×2600
WE67K-160t/6000	1600	6000	4740	320	215	440	11	6100×2000×2600
WE67K-200t/3200	2000	3200	2540	320	215	530	11	3300×2100×2800
WE67K-200t/4000	2000	4000	3140	320	215	530	15	4100×2100×2900
WE67K-200t/5000	2500	5000	3120	400	215	530	15	5100×2100×3000
WE67K-250t/4000	2500	4000	3120	400	215	560	18.5	4100×2200×3500
WE67K-250t/5000	2500	5000	3920	400	215	560	18.5	5100×2200×3500
WE67K-250t/6000	2500	6000	4720	400	250	560	18.5	6100×2200×3500
WE67K-300t/5000	3000	5000	39100	400	250	560	22	5100×2600×4000
WE67K-300t/6000	3000	6000	4710	400	250	560	22	6100×2600×4000
WE67K-300t/7000	3000	7000	5620	400	250	560	22	7100×2600×4400
WE67K-350t/6000	3500	6000	5100	400	250	560	30	6100×2600×4200
WE67K-350t/7000	3500	7000	5620	400	250	560	30	7100×2600×4500
WE67K-400t/4000	4000	4000	3100	400	300	620	30	4100×2700×3800
WE67K-400t/6000	4000	6000	4280	400	320	630	30	6100×2800×4200
WE67K-500t/5000	5000	5000	4100	400	320	630	37	5100×3000×4400
WE67K-500t/6000	5000	6000	4820	400	320	630	37	6100×3000×4700
WE67K-500t/7000	5000	7000	5620	400	320	630	37	7100×3000×4900
WE67K-600t/6000	6000	6000	4820	400	320	630	45	6100×2965×4700
WE67K-600t/7000	6000	7000	5620	400	320	630	55	7100×2965×4900

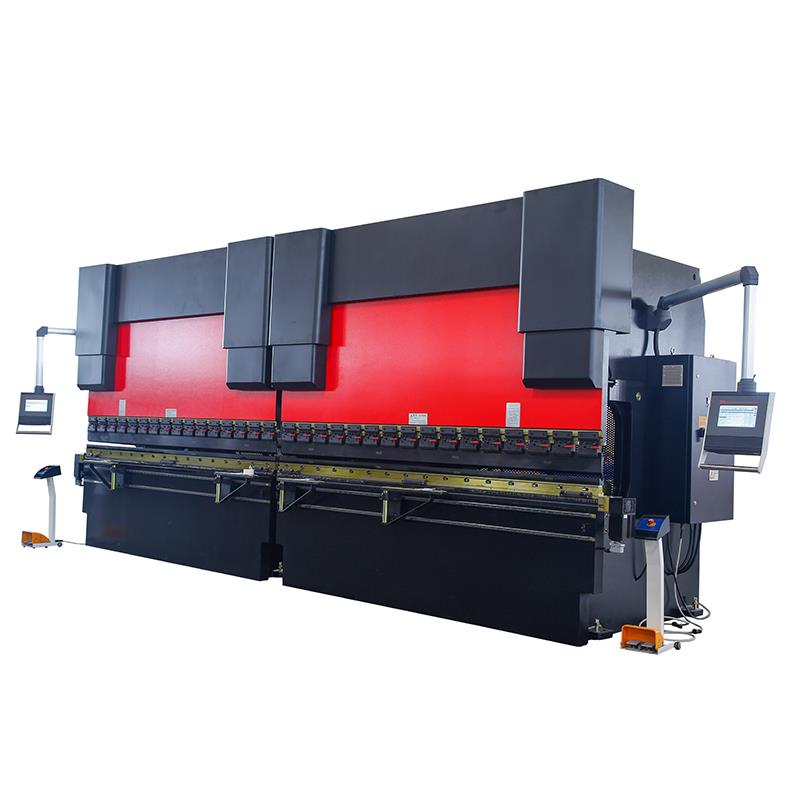

Tandem presa

• Dva glavna računala (WC67Y/WE67K) odabrana su za konfiguraciju sinkrone opreme za povezivanje dva stroja.
• Kombinirani stroj za savijanje s dva stroja može obraditi super dugačke izratke, posebno pogodne za gradnju, rasvjetni stup na autocesti, električni stup i tako dalje.
• Dvije vrste alatnih strojeva također se mogu koristiti zasebno za poboljšanje učinkovitosti proizvodnje i opremljene su mehanizmom za kompenzaciju otklona.
• Sinkroni mehanizam usvaja mehanički tekući servo i mehanički blok.
• Ovaj je stroj bio kombiniran s dva seta preše od 400 tona.
• Tandemska kontrola postiže sinkroni rad. Jedan stroj kombiniran je radnim stolom, desnom i lijevom zidnom pločom.
• Zbog transporta, usvajamo sastavljenu strukturu. Stalak ima jaku krutost, dva cilindra su postavljena na desnu i lijevu zidnu ploču, hidraulički sustav je bio pod djelovanjem električnog sustava, pogonski ram je radio prema dolje. Na klipu se nalaze gornje matrice, kada se gornji i donji matrice dodirnu, sustav će podići pritisak i oblikovati obratke.
• S različitim matricama i pod različitim vrstama savijanja, može dobiti različite oblike obratka. Kvaliteta je stabilna i
  pouzdan.

Tip	Nazivni tlak	Duljina radnog stola	Razmak stupaca	Dubina grla	Slide Stroke	Maksimalno otvoreno
	（KN）	(mm)	(mm)	(mm)	(mm)	(mm)
WE67K-500t/5000	5000	5000	4100	400	320	630
WE67K-500t/6000	5000	6000	4820	400	320	630
WE67K-500t/7000	5000	7000	5620	400	320	630
WE67K-600t/6000	6000	6000	4820	400	320	630
WE67K-600t/7000	6000	7000	5620	400	320	630
WE67K-700t/8000	7000	8000	5300	400	320	630
WE67K-700t/10000	7000	10000	5300	400	320	630
WE67K-800t/8000	8000	8000	5300	400	320	630
WE67K-1000t/10000	10000	10000	5300	400	320	630
WE67K-1000t/12000	10000	12000	5300	400	320	630
WE67K-1200t/12000	12000	12000	5300	400	320	630
WE67K-1200t/14000	12000	8600	5300	400	320	630

Pitanja

P1. Koji je naš glavni proizvod?

A1: Naša tvrtka je profesionalni strojevi za obradu lima tvrtke RAYMAX. Usredotočite se na stroj za prešu s četiri stupca, stroj za prešu vrata, stroj za savijanje, stroj za rezanje, cnc plazma stroj za rezanje, stroj za valjanje, stroj za bušenje, hidraulični stroj za obradu željeza, opremu za zavarivanje. Svi ovi strojevi bit će riješeni za spremnik, tavu, kolica itd.

Q2. Kada mogu dobiti cijenu?

A2: Obično nudimo ponudu u roku od 8 sati, za hitnu ponudu kontaktirajte nas za posebne ponude.

Q3. Što je trgovinski termin?

A3: Prihvaćamo franko tvornicu, FOB Dalian, CNF ili CIF, kao vaš zahtjev.

Q4. Koliko dugo traje naše proizvodno vrijeme?

A4: Ovisi o vrsti opreme.
Robu često isporučujemo u roku od 35 dana.

P5. Koji je rok plaćanja?

A5: T/T prije otpreme ili L/C po viđenju.

P6. Tijekom slanja, ako dođe do oštećenja proizvoda, kako ćete dobiti zamjenu?

A6: Prvo, trebali bismo istražiti razlog uzroka štete. U isto vrijeme, mi ćemo tražiti osiguranje sami ili pomoći kupcu.
Drugo, kupcu ćemo poslati zamjenu. Trošak zamjene snosi osoba odgovorna za gore navedena oštećenja.

P7. Koji su vaši uvjeti pakiranja?

A7: Pakiranje: paket vrijedan izvoza pogodan za kontejnerski transport.
Drvena kutija, željezna paleta, plastična folija itd.

P8. Testirate li svu svoju robu prije isporuke?

A8: Da, imamo 100% test prije isporuke.

P9: Gdje se nalazi vaša tvornica?

A9: Naša tvornica nalazi se u Dalianu, pokrajina Liaoning.

P10: Koje je vaše jamstvo?

A10: Jamstvo: 24 mjeseca nakon komercijalnog pokretanja ili 18 mjeseci od datuma otpreme, ovisno o ranijem isteku.

P11: Možete li organizirati inspekciju od trideset strana prije otpreme?

A11: Inspekcija prije otpreme: Dobavljačeva inspekcija prije otpreme je konačna; inspekcija prije otpreme od strane treće strane o trošku kupca.

P12: Možemo li napraviti naš OEM logo?

A12: Da, za proizvode s crtežima koje ste dostavili, mi naravno primjenjujemo vaš logo ",

pojedinosti

• Hod klizača (mm): 320 mm
• Automatska razina: Poluautomatski
• Dubina grla (mm): 450 mm
• Vrsta stroja: torziona poluga, pritisna kočnica
• Duljina radnog stola (mm): 3200
• Širina radnog stola (mm): 400 mm
• Dimenzija: 3260*3100*3800mm
• Stanje: Novo
• Materijal / obrađeni metal: mesing / bakar, nehrđajući čelik, LEGURA, ugljični čelik, aluminij
• Automatizacija: Automatski
• Dodatne usluge: Strojna obrada
• Težina (KG): 44000
• Snaga motora (kw): 37 kw
• Ključne prodajne točke: Automatski
• Jamstvo: 1 godina
• Primjenjive industrije: Trgovine građevinskim materijalom, Radionice za popravak strojeva, Proizvodni pogoni, Farme, Maloprodaja, Građevinski radovi, Tvrtka za oglašavanje
• Lokacija izložbenog prostora: Sjedinjene Države, Brazil, Peru, Tajland, Argentina, Čile, Kolumbija, Alžir
• Vrsta marketinga: Novi proizvod 2020
• Izvješće o ispitivanju strojeva: priloženo
• Video odlazna inspekcija: osigurana
• Jamstvo na osnovne komponente: 1 godina
• Osnovne komponente: ležaj, motor, pumpa, zupčanik, PLC, tlačna posuda, motor, ostalo, mjenjač
• Snaga: hidraulična
• Sirovina: Valjanje listova/ploča
• Pružene usluge nakon prodaje: Inženjeri dostupni za servisiranje strojeva u inozemstvu, besplatni rezervni dijelovi, instalacija na terenu, puštanje u rad i obuka, usluga održavanja i popravka na terenu, video tehnička podrška, mrežna podrška
• Naziv: stroj za presovanje cijena
• UPRAVLJAČ: ESTUN E21s
• Upravljanje: pretvarač frekvencije AC motora
• Dubina grla: 450 mm
• Vrsta: hidraulički alati za savijanje
• Primjena: savijanje nehrđajućih ploča
• Certifikacija: ce
• Servis nakon jamstva: video tehnička podrška, online podrška
