Cnc servo presa za presovanje 250 t 3,2 m 3 1 os 3 metra limena presa za presovanje

Glavna značajka

1. Zavarena čelična konstrukcija, normalizacijom i visokofrekventnim vibracijama za uklanjanje stresa, kako bi se osigurala ukupna točnost alatnih strojeva, ima izvrsnu krutost, sposobnost protiv izobličenja i naginjanja.

2. Dva bočna glavna cilindra pripadaju elektrohidrauličkom CNC stroju za savijanje CNC osi gdje su Y1, Y2 osi, sinkronizirane kompatibilne s hidrauličkim servo ventilom uvezenim iz Njemačke i njemačkom HEIDENHAIN rešetkom za upravljanje zatvorenom petljom, točna povratna informacija, klizači rade točno, ponavljanje točnost klizača i paralelna preciznost mogu doseći /- 0,01 mm.

3. Automatski hidraulički konveksni kompenzacijski sustav za radni stol (V-os), za rješavanje utjecaja deformacije klizača radnog komada tijekom savijanja. Brojevi kompenzacije automatski prilagođeni CNC sustavom, praktični i točni. (struktura tablice mehaničke kompenzacije za izbor)

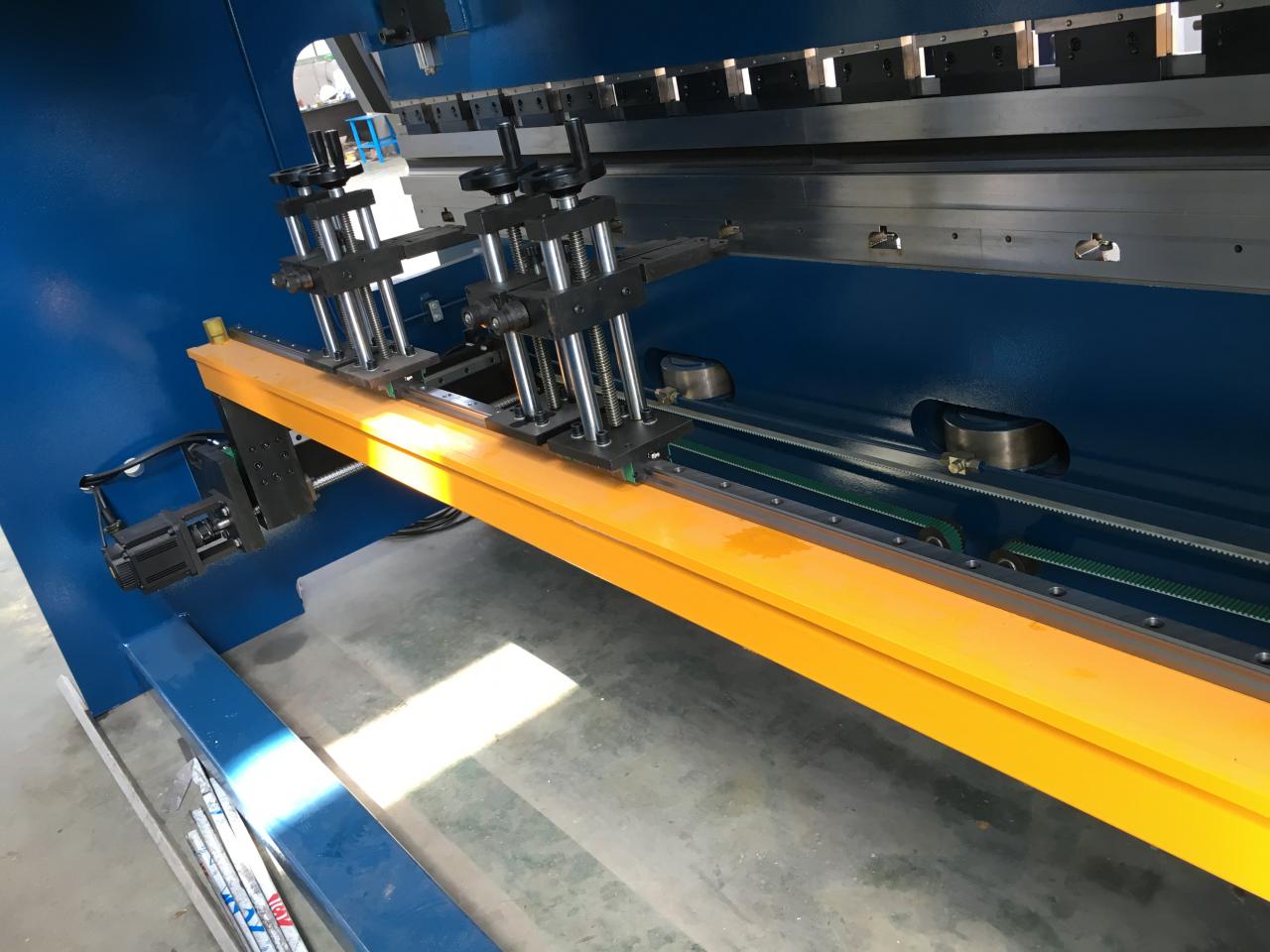

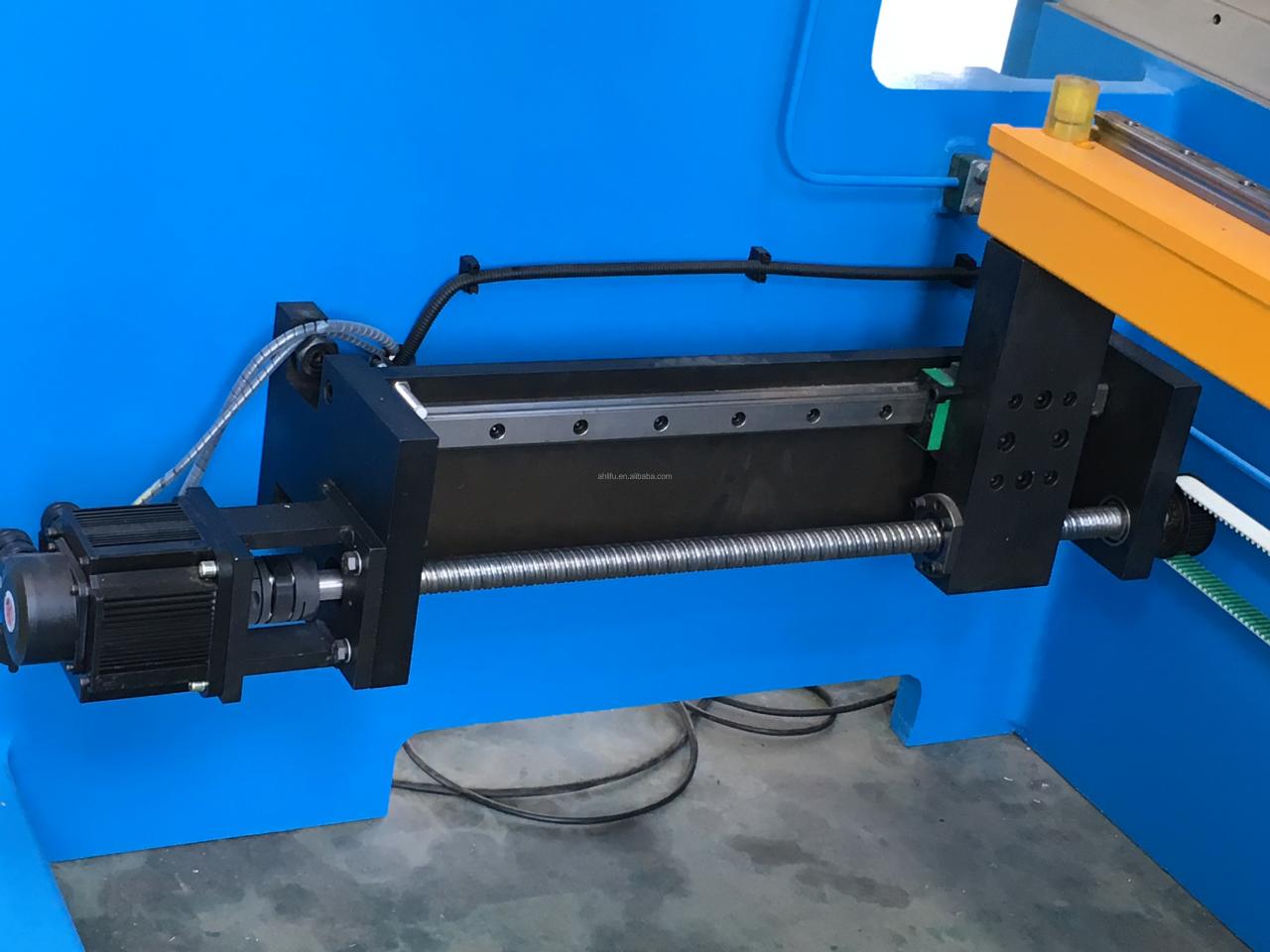

4. Stražnji mjerač (prednji i stražnji položaj) je X-os u CNC stroju za savijanje, pokreće ga servo motor, CNC sustav, prijenos kroz precizni kuglični vijak, linearna vodilica, sinkroni remenski kotač, brzo kretanje, točni podaci o pozicioniranju. (Korisnici mogu proširiti R-os ili R1 osi, R2 os, Z1 os, Z2 os itd.)

5. Prednji uređaj za hranjenje pomiče se bočno kroz preciznu linearnu vodilicu, lako kontrolira razmak između krakova. Podesiva razina visine, što uvelike poboljšava pogodnost savijanja radnog komada.

6. S kalupom za savijanje paleta s brzim stezanjem, kompatibilan s mehanizmom za kompenzaciju otklona. Kombinirani tip modularnog CNC kalupa za savijanje kako bi se osigurala visoka preciznost i visoka učinkovitost savijanja. Podešavanje položaja donjeg kalupa zgodno u različitim radnim uvjetima.

7. Oba kraja stroja opremljena su rešetkastim ravnalom, koje se koristi za mjerenje točne udaljenosti između stakalca i radnog stola. Ploča tipa C opremljena okvirom stroja, rešetka ugrađena u C-ploču kako bi se eliminirao učinak deformacije stupa na položaj klizača. Povratni podaci o položaju klizača odmah će se prenijeti u numerički upravljački sustav na procijenjeni upravljački signal servo ventila S1 ~ S2 i izlaz, kontrolu izlaznog protoka dvaju hidrauličkih servo ventila, tako da se sinkroniziraju dva cilindra.

Struktura grede aktivnosti za pozicioniranje u četiri točke, dobra stabilnost, osi Y1, Y2 mogu se pojedinačno programirati, može se postaviti u djelomično stanje, suženo savijanje (koso savijanje).

Obustavite održavanje tlaka nakon oblikovanja savijanjem kako biste smanjili otpornost obratka, vrijeme održavanja tlaka može se postaviti.

8. Sigurnosna barijera oko strojeva i fotoelektrični zaštitni uređaj koji osigurava siguran rad. (uređaj za lasersku zaštitu po izboru)

Tehnički parametar

NEArtikalVrijednostJedinica
1Nazivna sila1000KN
2Duljina radnog stola2500mm
3Udaljenost između rupa2020mm
4Dubina grla320mm
5Ram putovanja120/150mm
6Maksimalna visina otvora320/350mm
7Glavna moć7.5/11KW
8Dubina grla320mm
9Težina6000kg
10Dimenzija2500*1600*2400mm

Glavni vanjski dijelovi

NENaziv dijelaVanjski proizvođač
1Sinkroni regulacijski proporcionalni ventilBosch Rexroth
2Proporcionalni regulacijski ventil tlakaBosch Rexroth
3Pumpa za uljeBosch Rexroth
4Prsten pečatnjakJapan VALQUA
5Priključak cijeviEMB
6MotorSiemens
7ElektričniSchneider
8Kuglasti vijakTajvan HIWIN
9Linearna vodilicaTajvan HIWIN
10rešetkasto ravnalo Heidenhain
11Servo motorESTUN

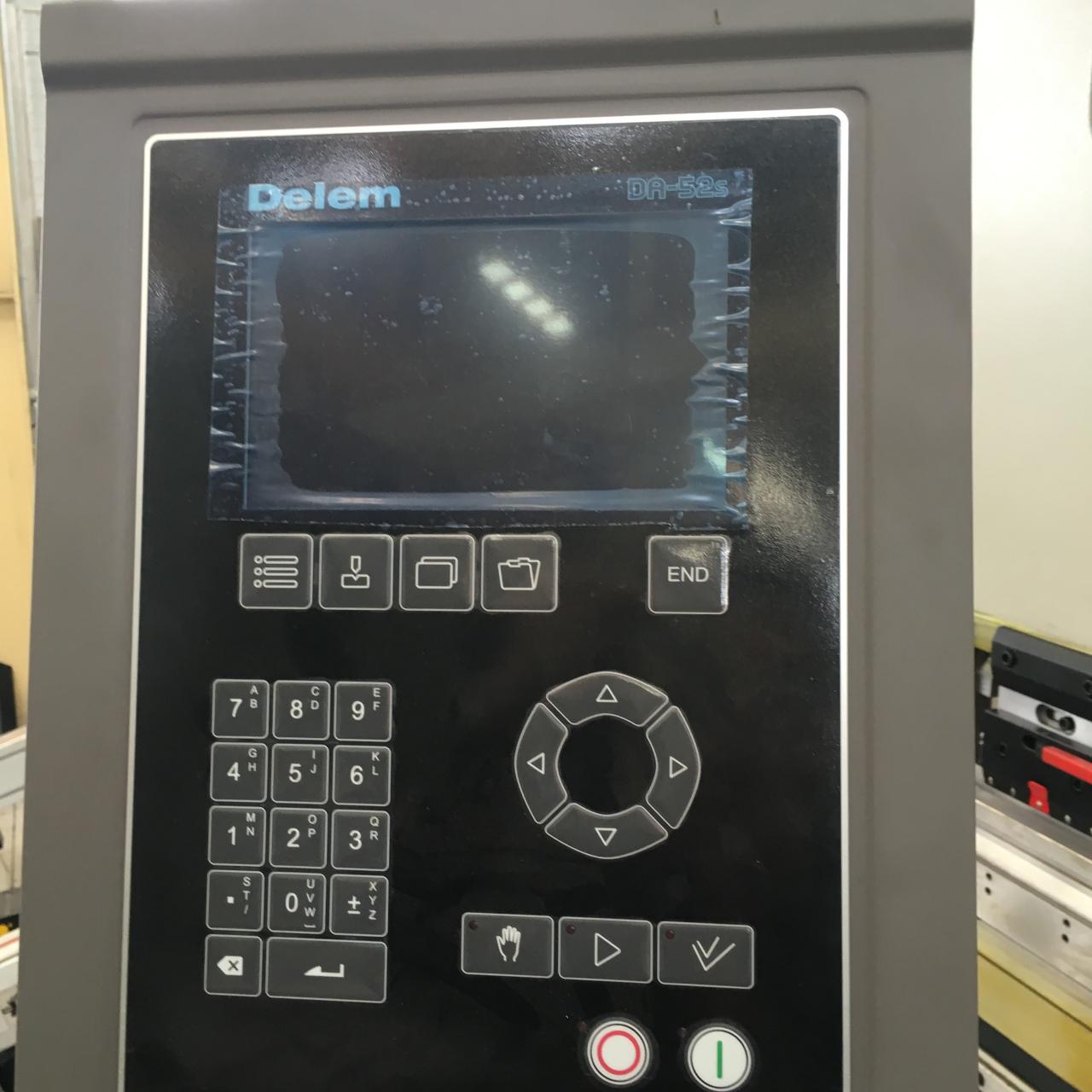

12CNC sustav DA52S CNC sustav

NAPOMENA: cnc sustav upravljanja ESA S530, ESA S540, ESA S550, DA56S, DA66T, DA69T, DNC880S, MODEVA12S, itd. za izbor

Detaljne slike

Cnc servo presa za prešu 250 t/3,2 m 3+1 os 3 metra limena preša za prešuCnc servo presa za prešu 250 t/3,2 m 3+1 os 3 metra limena preša za prešuCnc servo presa za prešu 250 t/3,2 m 3+1 os 3 metra limena preša za prešu

Naša usluga

Usluga prije prodaje

1. 24 sata online, odgovor za 2 sata, rješenje za 48 sati.

2. Preporučite najprikladniji stroj prema namjeni kupca,

3. Podrška za testiranje uzorka,

4. Posjet tvornici je dobrodošao.

Servis nakon prodaje

1. pružiti rješenje u jednom danu, riješiti prigovor u 2 dana.

2. Obuka kako instalirati i kako koristiti stroj

3. Inženjeri dostupni za servisiranje strojeva u inozemstvu

4. Popust za klijenta koji dugo surađuje

5. Jamstvo 2 godine

Pakiranje i dostava

1) prije pakiranja, alatni stroj će se testirati 48 sati kako bi se osiguralo da je sva oprema 100% kvalitetna.

2) prije utovara, stabilan paket, profesionalni i vješti utovarivač smanjuju oštećenje proizvoda tijekom transporta.

3) fiksirali smo naš stroj u kontejner čeličnom žicom koja će biti dobro zaštićena tijekom transporta

4) istovar, koristimo drveni ormar, štitimo stroj i lako se koristimo viličarom za stroj za istovar.

Pitanja

1. Što je s kvalitetom vašeg stroja? Zabrinuti smo za kvalitetu.

RE: RAYMAX je zrela marka u KINI, kroz dugogodišnja istraživanja tehnologije, naš dizajn uključujući strukturu i detaljnu sigurnost i preciznost uvelike je poboljšan i može odgovarati svim CE standardima ili strožim standardima. Naši strojevi distribuiraju se diljem svijeta u oko 50 zemalja gdje postoji industrija metalnih ploča, postoje strojevi Brilliant. A gdje su naši strojevi, tu je i dobar ugled i zadovoljstvo krajnjih korisnika

2. Može li cijena stroja biti više popusta?

RE: 1. RAYMAX uvijek nudi visokokvalitetni stroj, s 10 godina iskustva, naš stroj ima dovoljno standarda kvalitete kako bi bio siguran da stroj može raditi duže od stvarnog jamstvenog roka. Na taj način ćemo puno uštedjeti i unaprijed misliti na klijente.

RE: 2. Zapravo RAYMAX također razmišlja o našoj razini cijena, mi smo sigurni da pružamo kvalitetu=cijenu i cijenu=kvalitetu, odgovarajuću cijenu i prihvatljivu za klijente i izdržljivu za naše strojeve. Pozdravljamo vas da pregovarate s nama i dobijete dobro zadovoljstvo.

3. Što je s vašom tvornicom u Kini?

RE: RAYMAX koji se nalazi u gradu MaAnShan, pokrajina AnHui, koje je vodeće područje u Kini, a također iu cijelom svijetu kao središte strojeva za otopinu metalnih ploča, radili smo oko 10 godina u ovom području. Bogato iskustvo u ovom području s profesionalnom tehničkom podrškom i usmjerenom uslugom.

pojedinosti

  • Hod klizača (mm): 100 mm
  • Automatska razina: potpuno automatski
  • Dubina grla (mm): 250 mm
  • Vrsta stroja: torziona poluga, pritisna kočnica
  • Duljina radnog stola (mm): 3200
  • Širina radnog stola (mm): 160 mm
  • Stanje: Novo
  • Mjesto porijekla: Anhui, Kina
  • Materijal/obrađeni metal: Nehrđajući čelik, aluminijski čelik, legirani čelik, željezni čelik, itd
  • Automatizacija: Automatski
  • Dodatne usluge: bušenje
  • Godina: 2020
  • Težina (KG): 6000
  • Snaga motora (kw): 7,5 kw
  • Ključne prodajne točke: Višenamjenski
  • Jamstvo: 3 godine
  • Primjenjive industrije: Trgovine građevinskog materijala, Radionice za popravak strojeva, Proizvodni pogoni, Farme, Kućna uporaba, Maloprodaja, Tiskare, Građevinski radovi, Energija i rudarstvo
  • Lokacija izložbenog prostora: Egipat, Kanada, Turska, Italija, Francuska, Vijetnam, Peru, Saudijska Arabija, Indonezija, Pakistan, Indija, Meksiko, Rusija, Španjolska, Tajland, Maroko, Kenija, Južna Koreja, Čile, UAE, Kolumbija, Alžir, Rumunjska, Bangladeš, Južnoafrička Republika, Kazahstan, Ukrajina, Nigerija, Uzbekistan, Tadžikistan
  • Vrsta marketinga: Novi proizvod 2020
  • Izvješće o ispitivanju strojeva: priloženo
  • Video odlazna inspekcija: osigurana
  • Jamstvo na osnovne komponente: 3 godine
  • Osnovne komponente: ležaj, motor, pumpa, tlačna posuda, motor
  • Snaga: hidraulična
  • Sirovina: ploča od lima
  • Primjena: Savijanje limova
  • Sigurnosna zaštita: zaštitni štitnik
  • Motor: SIEMENS BEIDE
  • Električni uređaj: SCHNEIDER
  • Hidraulički sustav: REXROTH
  • Nazivni tlak (kN): 10000
  • Certifikacija: ce
