Cnc presa s fotoelektričnom zaštitom, elektro-hidraulički sinkroni stroj za savijanje

Elektrohidraulična presa

RAYMAX press kočnica ima CNC sustav krunjenja za poboljšanu kvalitetu, servo pokretan sustav stražnjeg mjerača za
povećane brzine i 3D sposobna grafička upravljačka jedinica za simulaciju sekvenci savijanja i točaka sudara. Također ima povećane radne brzine, hod, dnevno svjetlo i kapacitete prešanja strojeva serije GENIUS. Budućnost - kao rezultat rastućih troškova energije i sve isplativijih pogona s kontrolom brzine koji se nude na tržištu, rješenja s promjenjivom brzinom su u napretku.

Specifikacije proizvoda

Tip	63T/2500	80T/3200	100T/3200	160T/3200	200T/3200	250T/3200	300T/3200
Nazivna sila (KN)	630	800	1000	1600	2000	2500	3000
Duljina savijanja (mm)	2500	3200	3200	3200	3200	2700	3200
Vertikalna udaljenost (mm)	1900	2700	2700	2700	2700	2700	2700
Dubina grla (mm)	350	350	400	400	400	400	400
Put klizača (mm)	170	170	200	200	200	200	200
Maks. otvor (mm)	380	380	420	420	420	420	420
Glavna snaga (kw)	5.5	7.5	7.5	11	15	15	22
Kukuričući cilindri	2	3	3	3	3	3	3
Kontrolne osi	3+1	3+1	3+1	3+1	3+1	3+1	3+1
Put X osi (mm)	500	500	500	500	500	500	500
Brzina osi X (mm/s)	200	200	200	200	200	200	200
Ukupna dimenzija (DxŠxV)(mm)	3100x1450x2050	3500x1550x2100	3500x1580x2400	3500x1650 x2500	3500x1680 x2550	3500x1700 x2600	3500x1800 x2730
Težina (tona)	5.8	7.8	8.5	11	14.2	15.6	16.8

Konfiguracija proizvoda

Sustav upravljanja DA-53T

*Dodirna navigacija "prečac".

*10,1" TFT u boji visoke rezolucije

*Do 4 osi (Y1,Y2 + 2 pomoćne osi)

*Kontrola krunjenja

*Biblioteka alata / materijala / proizvoda

*Upravljanje servo i frekvencijskim pretvaračem

*Napredni algoritmi upravljanja osi Y za zatvorene i otvorene ventile.

*TandemLink (opcija)

*USB memorijski stick sučelje

*Profile-T offline softver

Brzo stezanje

*Standardni dvostruki V donji kalupi s različitim veličinama i utorima različitih oblika po izboru, prikladni za izmjenu kalupa, sposobni za savijanje običnih ploča, s CNC dvostrukim V kalupima radnog stola visokog omjera cijene, pogodni za ugradnju segmentiranih kalupa.

Tajvan HIWIN kuglični vijak i linearna vodilica

*Opremljen tajvanskim HIWIN kugličnim vijkom i linearnom vodilicom, stražnji graničnik usvaja vodoravnu instalacijsku školjkastu strukturu visoke stabilnosti, jednostruku dvostruku vodilicu, visoku preciznost, pogon X osi, automatski CNC sustav

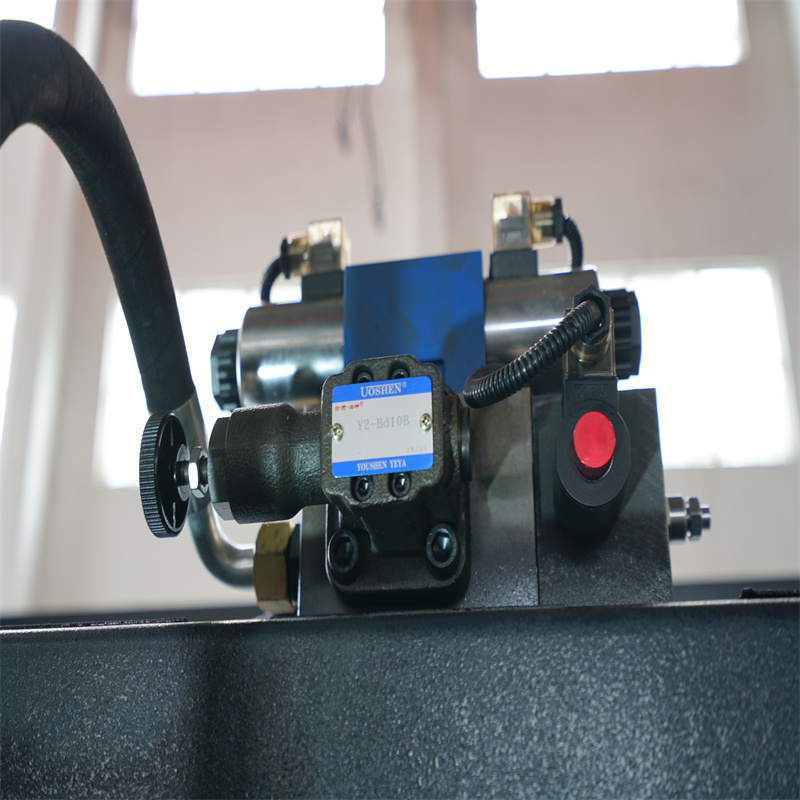

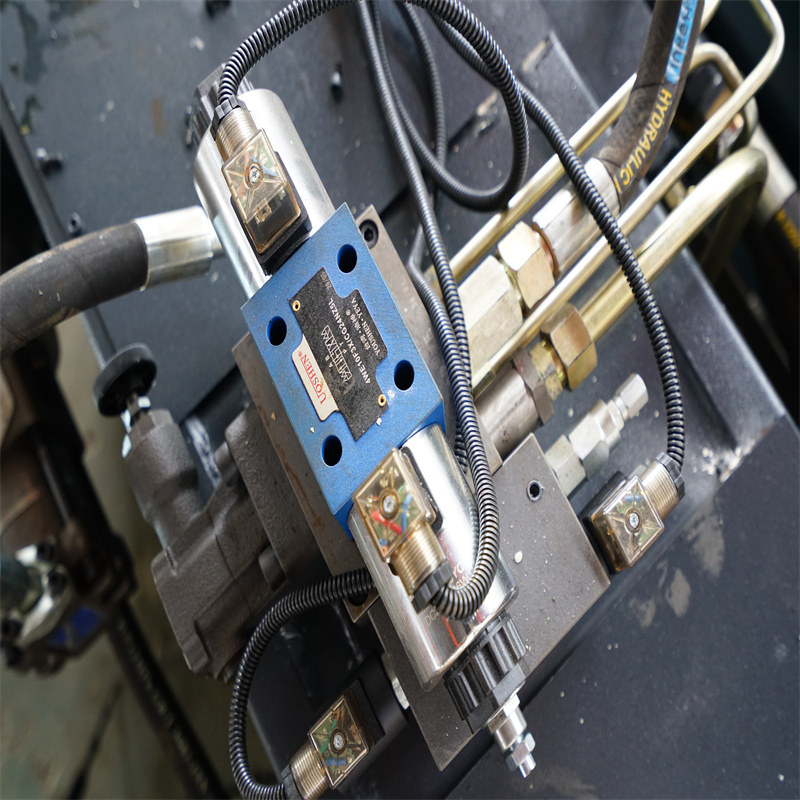

Svjetski poznati skup hidrauličkih vrijednosti

Usvojite najkvalitetniji njemački BOSCH REXROTH cilindrični ventil kako biste osigurali visoke performanse i visoku pouzdanost, bez curenja i kvarova.

Mehaničko kukurikanje osi V

Mehaničko kukurikanje V-osi, poboljšavajući točnost kuta savijanja i linearnost

Siemens motor

Jamči vijek trajanja stroja i smanjuje buku tijekom rada

Nožni prekidač

*Može se pomicati i može zaustaviti operaciju kad god želite tipkom za hitne slučajeve. Povećanje radnog vijeka i dodatna osjetljivost. Pouzdaniji je.

Ručni stražnji mjerni prst

*2 do 5 stražnjih prstiju (standardno 3)

0il pumpa

*Američki svjetski poznati brand za hidraulične pumpe. Radi dobro i daje veliku snagu za cijeli sustav. Korištenje Sunny pumpe osigurava radni vijek pumpe i nižu radnu buku.

42CrMo alati

* Matrice su izrađene od 42CrMo čelika, tvrdoće nakon toplinske obrade do 42 stupnja, osiguravajući vijek trajanja matrice

Španjolska FAGOR Rešetkasto ravnalo

*Signal položaja klizača se povratno šalje upravljaču preko španjolskog FAGOR rešetkastog ravnala, zatim CNC kontroler prilagođava količinu spremnika goriva promjenom veličine otvaranja sinkronog ventila, čime kontrolira klizač (Y1,Y2) koji radi na istoj frekvenciji, održavajući paralelno stanje radnog stola.

Moćan kabinet

*Francuski Schneider Electrics za osiguranje stabilnosti stroja i Estun servo pogon za kontrolu točnosti X, Y osi.

*Otvorena vrata

*Isključeno

pojedinosti

• Hod klizača (mm): 120 mm
• Automatska razina: potpuno automatski
• Dubina grla (mm): 320 mm
• Vrsta stroja: Sinkronizirano
• Duljina radnog stola (mm): 3200
• Širina radnog stola (mm): 3200 mm
• Dimenzija: 3500x1700x2200mm
• Stanje: Novo
• Mjesto podrijetla: Kina
• Materijal / obrađeni metal: mesing / bakar, nehrđajući čelik, LEGURA, ugljični čelik, aluminij
• Automatizacija: Automatski
• Dodatne usluge: rezanje na dužinu
• Godina: 2021
• Težina (KG): 2800
• Snaga motora (kw): 13,5 kw
• Ključne prodajne točke: Automatski
• Jamstvo: 2 godine
• Primjenjive industrije: hoteli, trgovine odjećom, trgovine građevinskim materijalom, radionice za popravak strojeva, proizvodni pogon, tvornica hrane i pića, farme, restorani, kućna uporaba, maloprodaja, trgovina hranom, tiskare, građevinski radovi, energija i rudarstvo, trgovine hranom i pićem , Ostalo, Tvrtka za oglašavanje
• Lokacija izložbenog prostora: Nema
• Vrsta marketinga: Novi proizvod 2021
• Izvješće o ispitivanju strojeva: priloženo
• Video odlazna inspekcija: osigurana
• Jamstvo na osnovne komponente: 2 godine
• Osnovne komponente: ležaj, motor, pumpa, PLC, motor
• CNC sustav upravljanja: DA53T
• Funkcija: Savijanje lima
• Snaga: 13kw
• Naziv proizvoda: press kočnica
