Automatski stroj za rezanje cijevi 1000w mali radni stolni stroj za lasersko rezanje vlakana

Opis stroja

Lasersko rezanje najbolja je metoda rezanja među raznim tehnologijama rezanja kojima su ljudi danas ovladali. Prednosti laserskog rezanja su: mala toplinska deformacija, visoka točnost rezanja, niska buka, nema zagađenja, lako se realizira automatsko rezanje, iako je početno ulaganje veliko ( Nedostatak), ali je trošak obrade 50% manji od mehaničke obrade. Kao napredna tehnologija proizvodnje, lasersko rezanje ima prednosti širokog raspona primjene, fleksibilnog procesa, visoke preciznosti obrade, dobre kvalitete, čistog proizvodnog procesa i jednostavne realizacije automatizacije, fleksibilnosti, inteligencije i poboljšanja kvalitete proizvoda i radne produktivnosti.

Značajka stroja

1. Stroj ima otvorenu strukturu radnog stola, uvezenu visokopreciznu letvu i zupčanik s dva pogona i linearnu vodilicu, stabilan prijenos i visoku preciznost.

2. I krevet i pokretna greda imaju integralnu strukturu zavarivanja. Krevet je toplinski obrađen na 600°C i dovršen 12-metarskim portalnim glodanjem. Hladi se u peći 24 sata. Nakon žarenja se nahrapavlja, a zatim podvrgava tretmanu starenja vibracijama, što može u potpunosti eliminirati zavarivanje i prilagodljivost obrade, dobru krutost, visoku preciznost, može zadržati dugotrajnu upotrebu bez deformacija.

3. Osi X, Y i Z su sve uvezene iz Francuske sa servo motorima visoke preciznosti, velikom brzinom, velikim momentom, velikom inercijom, stabilnim i izdržljivim performansama. Osigurajte veliku brzinu i ubrzanje cijelog stroja.

4. Usvaja poseban sustav numeričke kontrole CYPCUT stroja za lasersko rezanje vlakana koji se temelji na operativnom sustavu Windows i integrira mnoge posebne module funkcija za kontrolu laserskog rezanja, sa snažnim funkcijama, dobrim sučeljem čovjek-stroj i jednostavnim rukovanjem.

5. Softver za ugniježđivanje CYPNEST Expert Edition temeljna je tehnologija za CNC strojeve za rezanje za postizanje "stalnog rezanja, visokoučinkovitog rezanja i rezanja s visokom stopom ugniježđivanja". To je osnovno jamstvo za učinkovitu uštedu materijala i poboljšanje učinkovitosti rezanja.

6. Glava za rezanje koristi posebne glave za lasersko rezanje s vlaknima koje proizvode međunarodno renomirane robne marke i kapacitivne senzore, s visokom preciznošću senzora, osjetljivim odzivom i najstabilnijim i najpouzdanijim performansama. 7. Visokoprecizni elektronički kontrolirani proporcionalni ventil uvezen iz Njemačke može precizno kontrolirati tlak zraka pomoćnog plina za rezanje kako bi se postigao najbolji učinak rezanja.

Strojne komponente

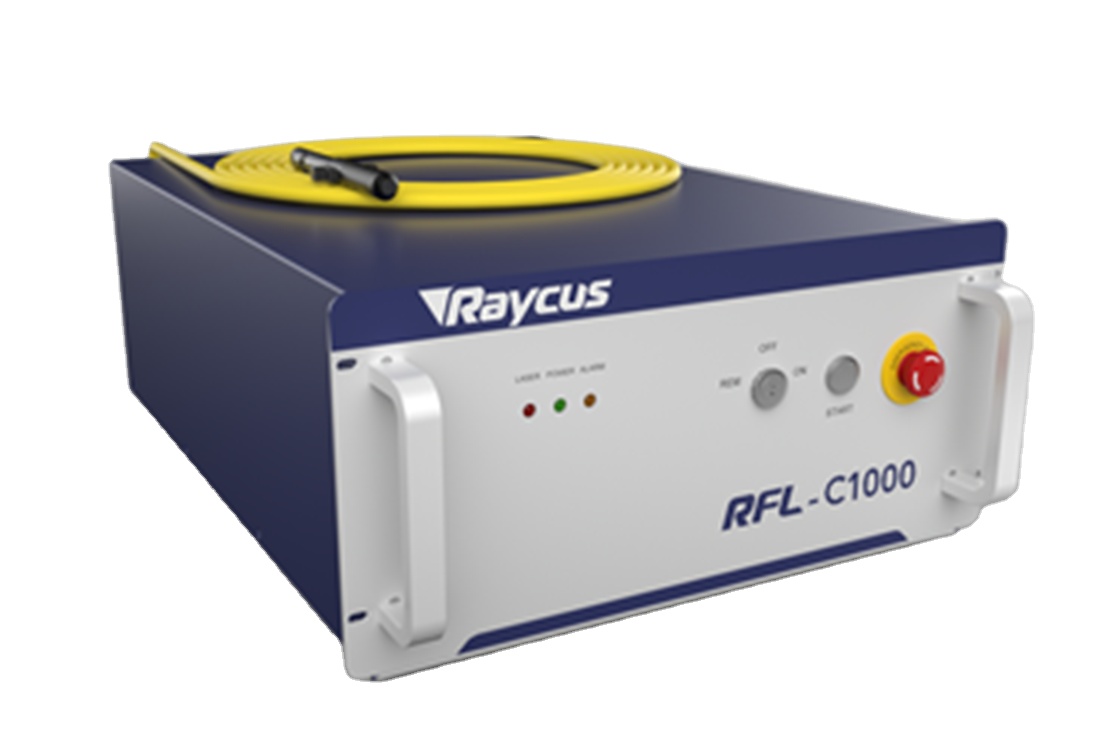

Raycus RFL-C1000 vlaknasti laserski izvor

• Izvrsna kvaliteta snopa (BPP)

• Konstantan BPP u punom rasponu snage

• Koristite veliku žarišnu duljinu kako biste ipak dobili malu točku

• Učinkovitost elektro-optičke pretvorbe>25%

• Rad bez održavanja

• Modularni dizajn, "plug and play"

• Mala veličina i jednostavna instalacija

• Radni vijek izvora pumpe >100.000 sati

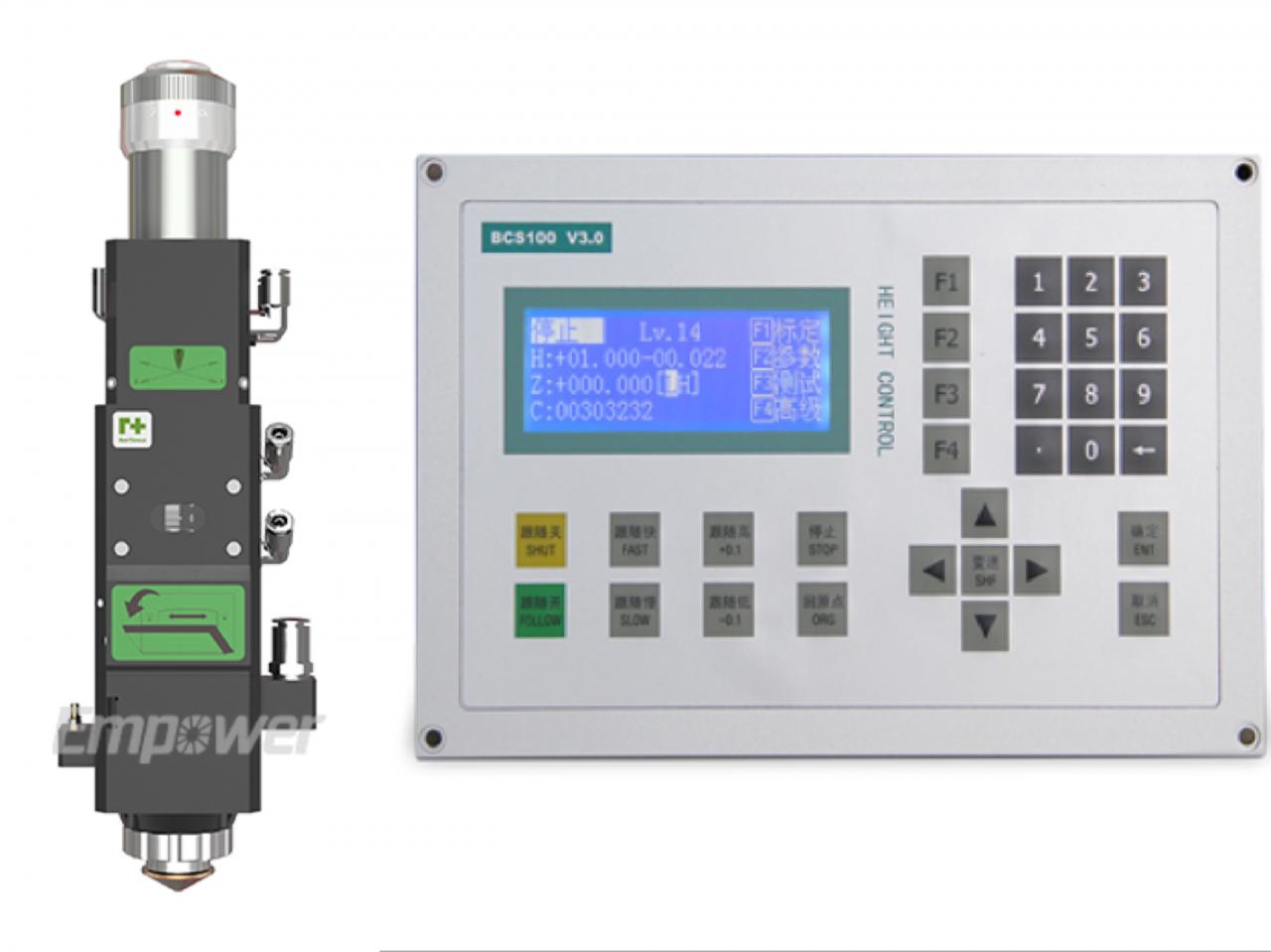

Rezna glava i regulator visine

• Dostupan s kapacitivnim senzorom visine.

• Senzori temperature štite optiku i smanjuju mogućnost pregrijavanja.

• 10 mm pomicanja leće za postavljanje fokusa.

• Brz i jednostavan pristup pokrovnom staklu.

• Fleksibilan dizajn za optimizaciju veličine mjesta.

• Glatki pomoćni protok plina.

• Kompaktan, lagani dizajn.

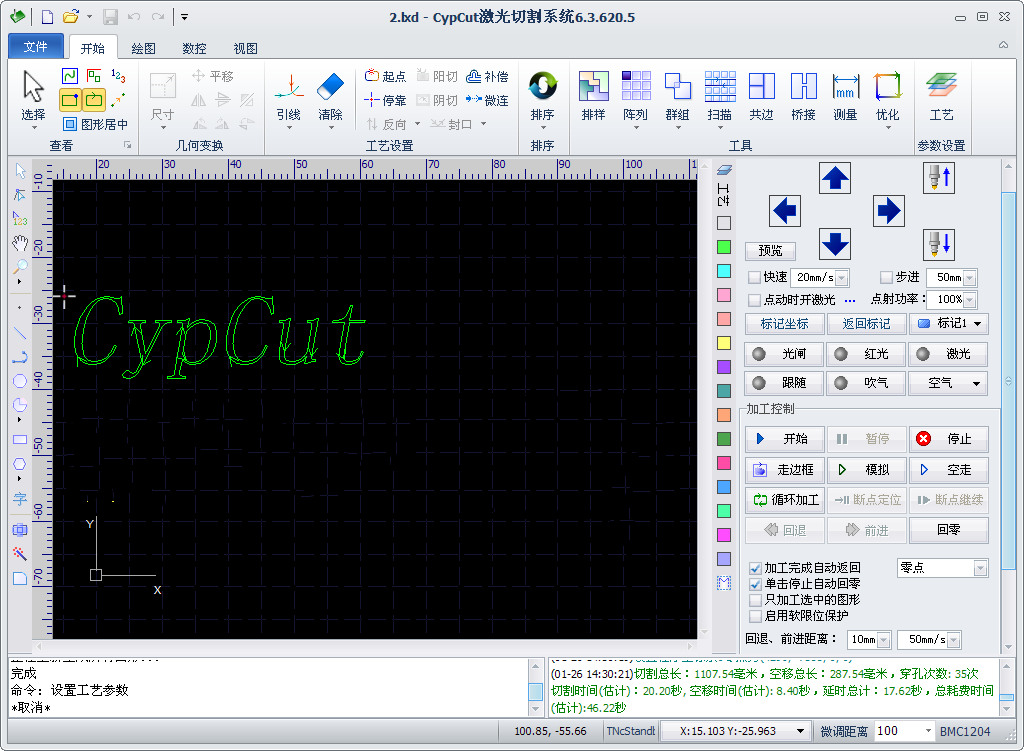

Cypcut sustav rezanja

• Automatsko podešavanje visine

• Zaštita softvera

• Kontrola snage laserske zrake

• Funkcija nastavka iznenadnog isključivanja

• Funkcija skoka žabe i automatskog rubnog pozicioniranja

• Odziv u stvarnom vremenu kako bi se izbjeglo kašnjenje signala koje uzrokuje zaobljen rub

Specifikacija

Popis glavnih komponenti
Ne.	Naziv komponente	Proizvođač - mjesto porijekla
1	Alatni stroj	Alatni stroj za zavarivanje ploča--Dahan
2	Strojna greda	Aluminijska greda--Dahan
3	Izvor vlaknastog lasera	Raycus/Max 1000W--Kina
4	Laserska glava	Raytools-- Kina
5	Sustav rezanja	Cipcut -- Kina
6	Servo motor i upravljački program	Schneider -- Francuska
7	Umanjivač brzine	Shimpo -- Japan
8	Vodilice	Hiwin - Tajvan
9	Zupčanik i zupčanik	YYC iz Tajvana
10	Proporcionalni ventil	SMC -- Japan
11	Hladnjak	Hanli -- Kina

Tehnički podaci
Snaga lasera	1000 W
Površina rezanja (mm) (D׊)	3000mm×1500mm
Maksimalna brzina rezanja (m/min)	120 m/min
Maksimalno ubrzano	1,5 G
Točnost pozicioniranja	±0,03 mmmm
Točnost ponovljivosti	±0,02 mm
Min. širina linije	0,15 mm
Maksimalna dubina rezanja (blagi čelik)	12 mm
Nehrđajući čelik N2	5 mm
Aluminij	3 mm
Put vožnje	Servo motor iz uvoza
Put prijenosa	Uvezena letva zupčanika i dvostruki pogon
Električni zahtjevi	380V/50Hz.60Amp
Potrošnja energije	12KW
Težina radnog komada	800 kg
Težina	5500 kg
Veličina obrisa (mm)	4800mm×2700mm×1900mm (D׊×V)
Vanjska veličina s izmjenjivačem paleta (mm)	8400mm×3000mm×2100mm (D׊×V)

Prednosti i primjene

PREDNOSTI:

1, Ušteda na potrošnji energije/samo 20-30% CO2 laserskog stroja za rezanje pod istom snagom.

2, Fleksibilnost i precizno rezanje jednostavnih ili složenih dijelova

3, usvaja uvezene svjetske marke fiber laser/životni vijek preko 100.000 sati

4, Uvezeni servo motor i sustav zupčanika osiguravaju precizno rezanje

5, Visokokvalitetni kroj bez potrebe za dodatnom doradom

6, Veća brzina rezanja i učinkovitost, brzina rezne ploče preko 10 metara u minuti

7, Beskontaktni rez što znači da nema tragova ili kontaminacije materijala

8, Mogućnost rezanja gotovo bilo kojeg lima

PRIMJENE:

PRIMJENJIVI MATERIJALI: Cijevi od nehrđajućeg čelika, ugljičnog čelika, legiranog čelika, silikonskog čelika, opružnog čelika, aluminija, aluminijske legure, pocinčanog lima i drugih metalnih cijevi.

PRIMJENJIVA INDUSTRIJA: Široko se primjenjuje u industrijskoj obradi cjevovoda, opremi otpornoj na eksploziju, vojnoj industriji, kemijskoj industriji, istraživanju nafte, svjetiljkama i svjetiljkama, obradi metala, željeznoj robi, građevinarstvu itd.

Naše usluge i prednosti

Naša usluga

1. Dvije godine jamstva za ovaj optički laserski stroj i dijelove optičkog lasera; Jednogodišnje jamstvo za ostale strojeve i dijelove.

2. 24-satna profesionalna online tehnička podrška.

3. Kvalificirani inženjer pomoći će kupcu da riješi problem putem TM, Whatsappa na vrijeme kada se problem dogodi.

4. Besplatno ažuriranje softvera.

5. Cjeloživotno održavanje i opskrba rezervnim dijelovima.

Naše prednosti

1. Alibaba Authentication Enterprise

2. 12 godina iskustva u izvozu

3. 20 godina iskustva u proizvodnji

4. OEM&ODM usluga

5. 24-satna online usluga

6. Distribucijska mreža u cijelom svijetu

pojedinosti

• Primjena: LASERSKO REZANJE
• Primjenjivi materijal: Metal
• Stanje: Novo
• Vrsta lasera: vlaknasti laser
• Područje rezanja: 3000*1500 mm
• Brzina rezanja: 120m/min
• Podržani grafički format: DXF
• Debljina rezanja: 1-10 mm
• CNC ili ne: Da
• Način hlađenja: HLAĐENJE VODOM
• Kontrolni softver: Cypcut
• Marka laserskog izvora: Raycus/IPG/Max
• Marka laserske glave: Raytools/Precitec
• Marka servo motora: Yaskawa
• Marka vodilice: HIWIN
• Marka upravljačkog sustava: Cypcut
• Težina (KG): 5500 KG
• Ključne prodajne točke: dug radni vijek
• Marka optičkih leća: Raytools
• Jamstvo: 1 godina
• Primjenjive industrije: proizvodni pogon, obrada lima
• Izvješće o ispitivanju strojeva: priloženo
• Video odlazna inspekcija: osigurana
• Jamstvo na osnovne komponente: 2 godine
• Osnovne komponente: laserski izvor
• Maksimalna brzina rezanja (m/min): 120 m/min
• Maksimalno ubrzano: 1,5G
• Točnost pozicioniranja: ±0,03mmmm
• Točnost ponovljivosti: ±0,02 mm
• Minimalna širina linije: 0,15 mm
• Maksimalna dubina rezanja (blagi čelik): 12 mm
• Nehrđajući čelik N2: 5 mm
• Aluminij: 3 mm
• Električni zahtjevi: 380V/50Hz.60Amp
• Vanjska veličina s izmjenjivačem paleta (mm): 8400mm*3000mm*2100mm (D*Š*V)
• Certifikacija: Sgs
• Omogućena usluga nakon prodaje: internetska podrška, besplatni rezervni dijelovi, video tehnička podrška
• Servis nakon jamstva: video tehnička podrška, bez servisa, mrežna podrška, rezervni dijelovi, servis za održavanje i popravak na terenu
