4-osna CNC tandem presa s Delem Da58t 2d grafičkim kontrolerom

Opis proizvoda

CNC Synchro Tandem press kočnice koriste 2 ista modela press kočnice ujedinjene za savijanje dužih limova, posebno preko 8 m duljine, 2 stroja mogu biti neovisna o savijanju za visoko produktivno kratko savijanje metala, koristi isti upravljač sa sinkro tehnologijom; različiti modeli također se mogu ujediniti s tandem opcijama, jedna velika preša savija deblje i veće dijelove, jedna mala preša savija tanke i male profile, može se raditi zajedno na savijanju dužih dijelova s razumnim dizajnom na 2 stroja različite veličine.

Glavne značajke

• Napredni proporcionalni ventil kontrolira rad hidrauličkih cilindara za sinkronizirani rad i postizanje preciznih performansi ponovljivosti

• Biti sposoban biti kontroliran u nasumičnim točkama unutar zaveslaja

• Preciznost ponovljivosti /-0,01 mm, preciznost paralelizma /-0,02 mm

• Stol za kompenzaciju deformacije ili sustav krunjenja za visoku preciznost

• Holland Delem DA58T CNC zajedno s linearnom ljestvicom, Bosch-Rexroth ventilima, servo motorima i drugim elementima poznate marke kako bi se osigurala izvrsna izvedba

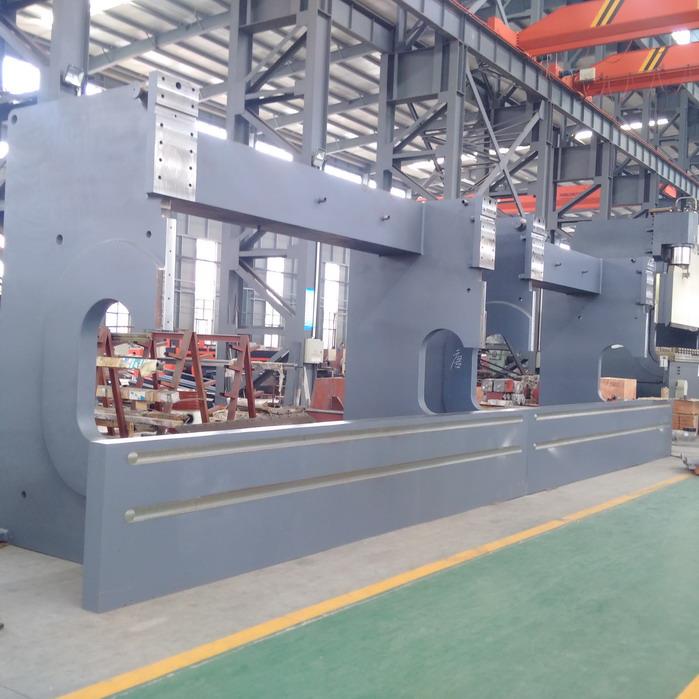

Strojni blok

Ova serija cnc pres kočnica ima kruti okvir za minimalno otklon pod opterećenjem. Strojno zavarivanje obavljaju aparati za zavarivanje i roboti za zavarivanje. Nakon zavarivanja vršimo proces smanjenja naprezanja sustavom vibracija. Nakon postupka smanjenja naprezanja okvir stroja ide u CNC 5-osne obradne centre radi točnosti. Sve referentne površine i spojni otvori su strojno obrađeni. Svim ovim procesima osjetljivost okvira stroja zaštićena je tijekom dugog vijeka trajanja. DELEM DA58T 2D grafički dodirni zaslon CNC kontroler kočnice

■ 2D grafičko programiranje zaslona osjetljivog na dodir

■ 15'' TFT u boji visoke rezolucije

■ Izračun redoslijeda savijanja

■ Kontrola krunjenja

■ Upravljanje servo i frekvencijskim pretvaračem

■ Napredni kontrolni algoritmi Y-osi za zatvorene i otvorene ventile.

■ USB, periferno sučelje

■ Profle-T offline softver

Detalji Slike

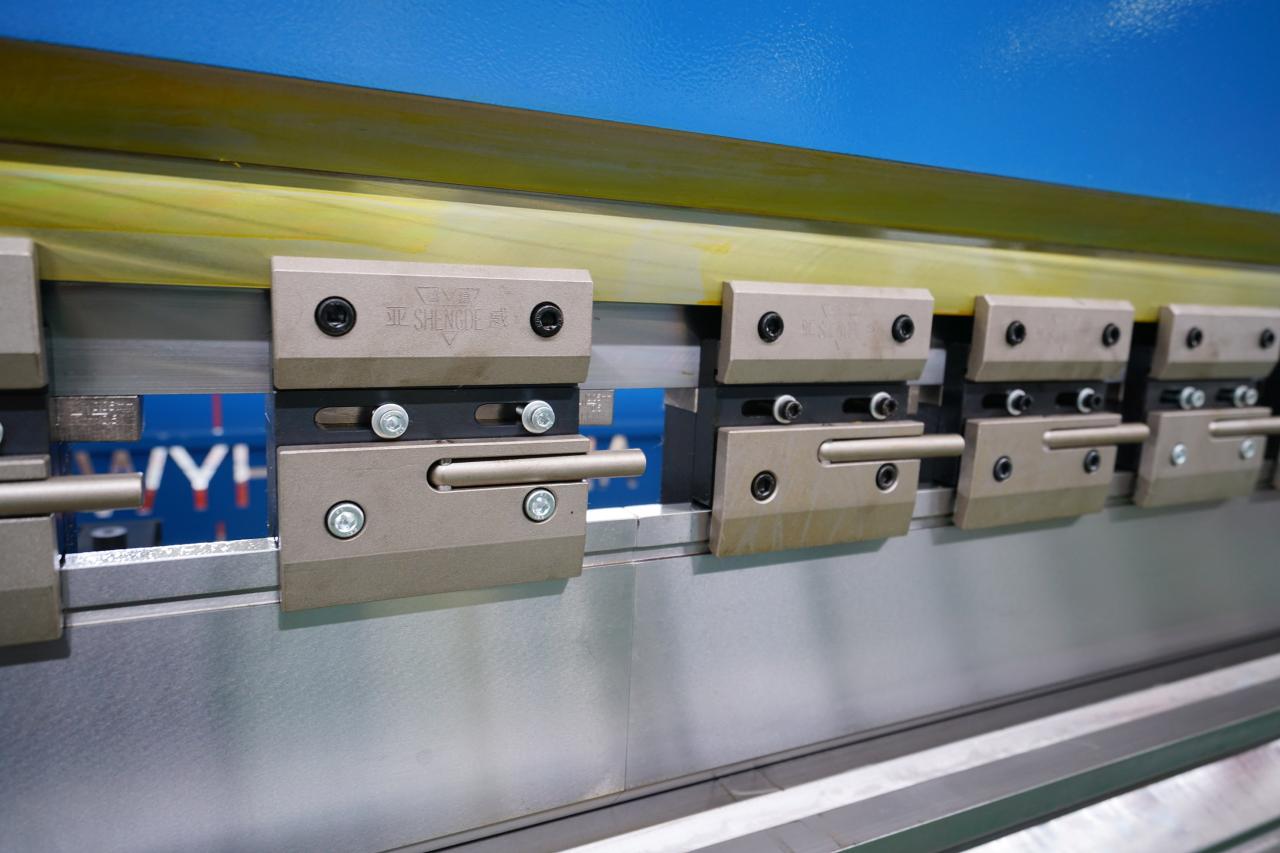

Mehaničke brze stezaljke

Korištenje mehaničke brze stezaljke za gornje matrice, mijenjanje matrica je praktičnije i sigurnije.

42Crmo Alati

Matrice za prešu izrađene su od čelika 42Crmo, a temperatura toplinske obrade je do 42°, što osigurava vijek trajanja matrice.

Mehanička kompenzacija krunjenja

Mehanička kompenzacija omogućuje preciznu kompenzaciju otklona po cijeloj dužini stola.

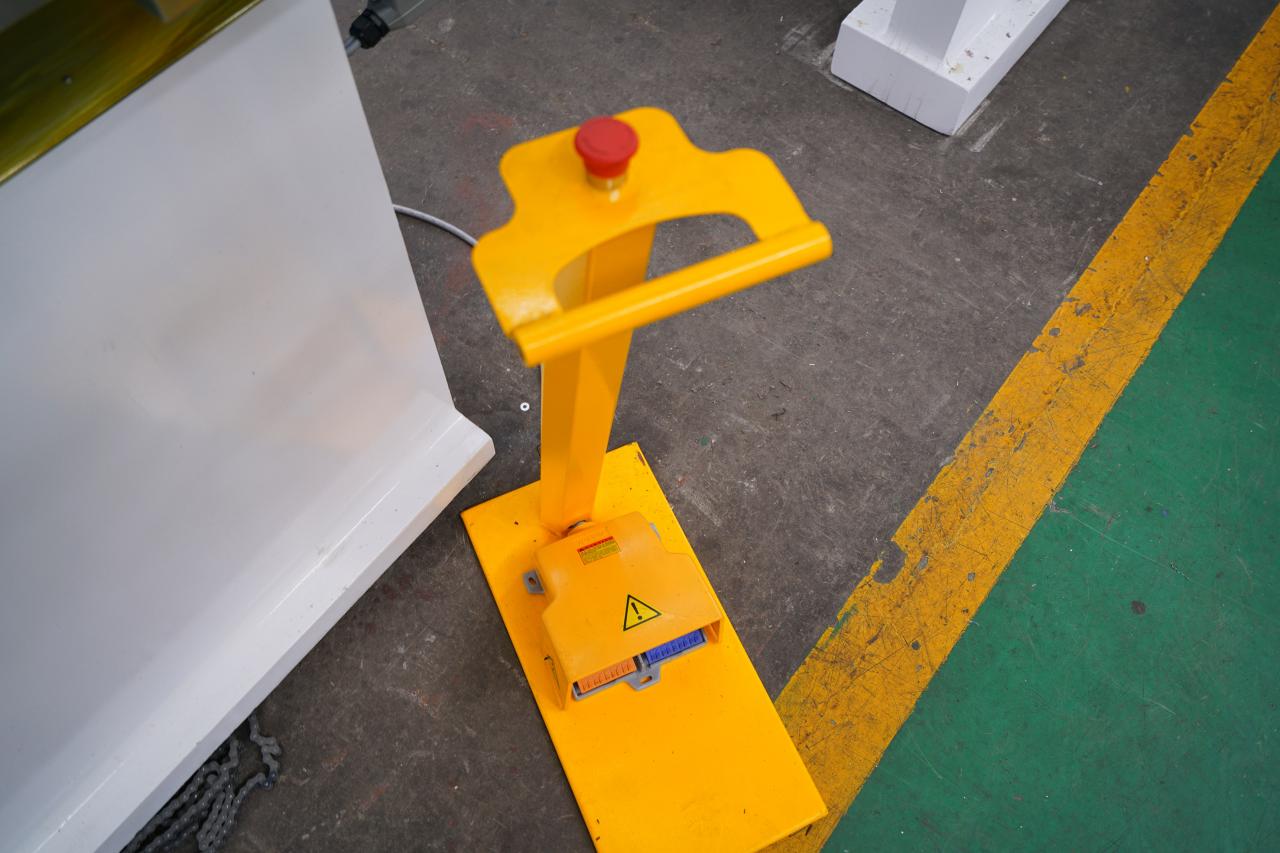

KACON Pedal prekidač

KACON pedal prekidač iz Južne Koreje koji poboljšava radni vijek i radnu osjetljivost.

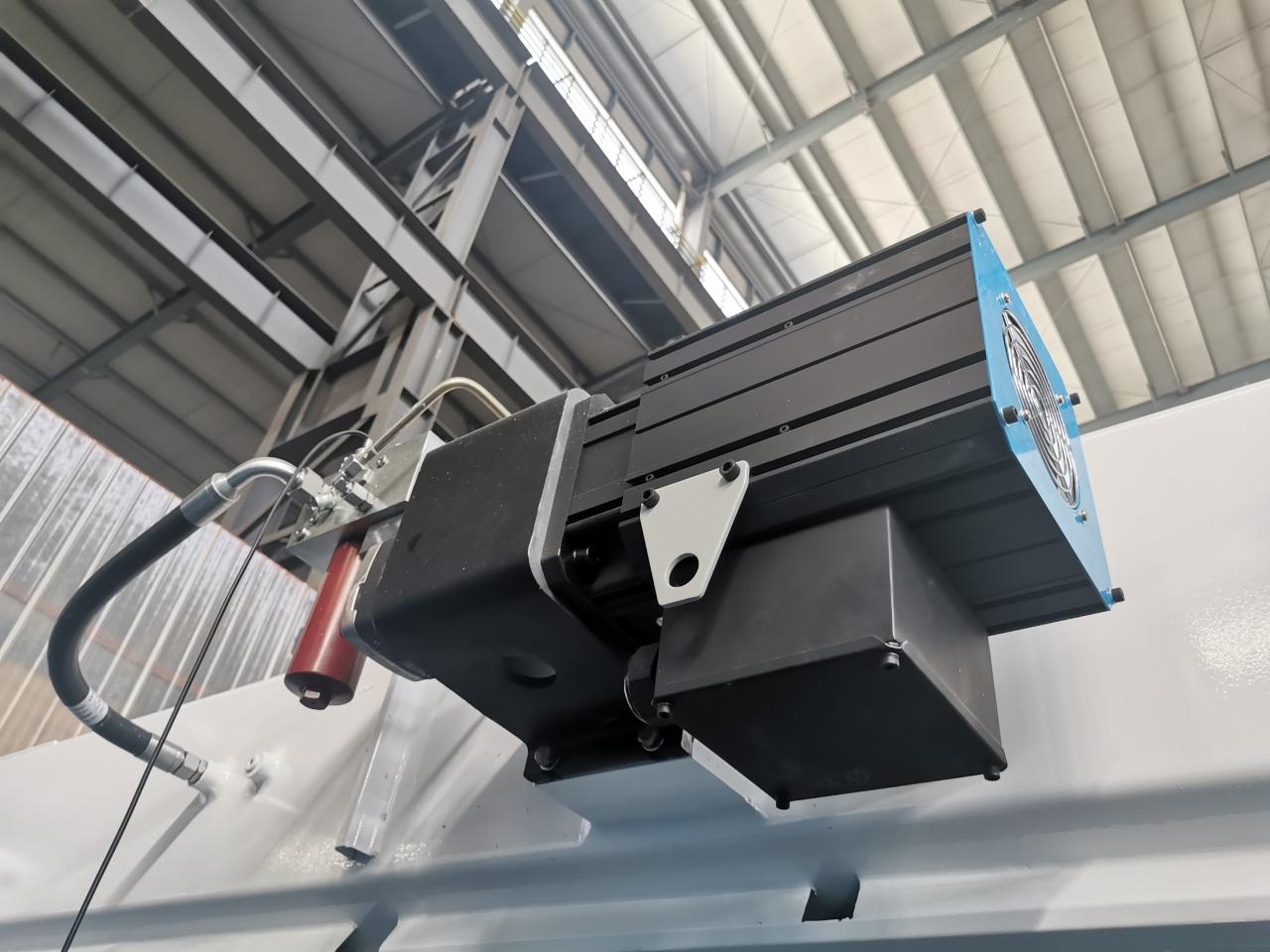

Servo motor

Panasonic/Yaskawa servo motor i drajver nude vrhunske performanse velike brzine.

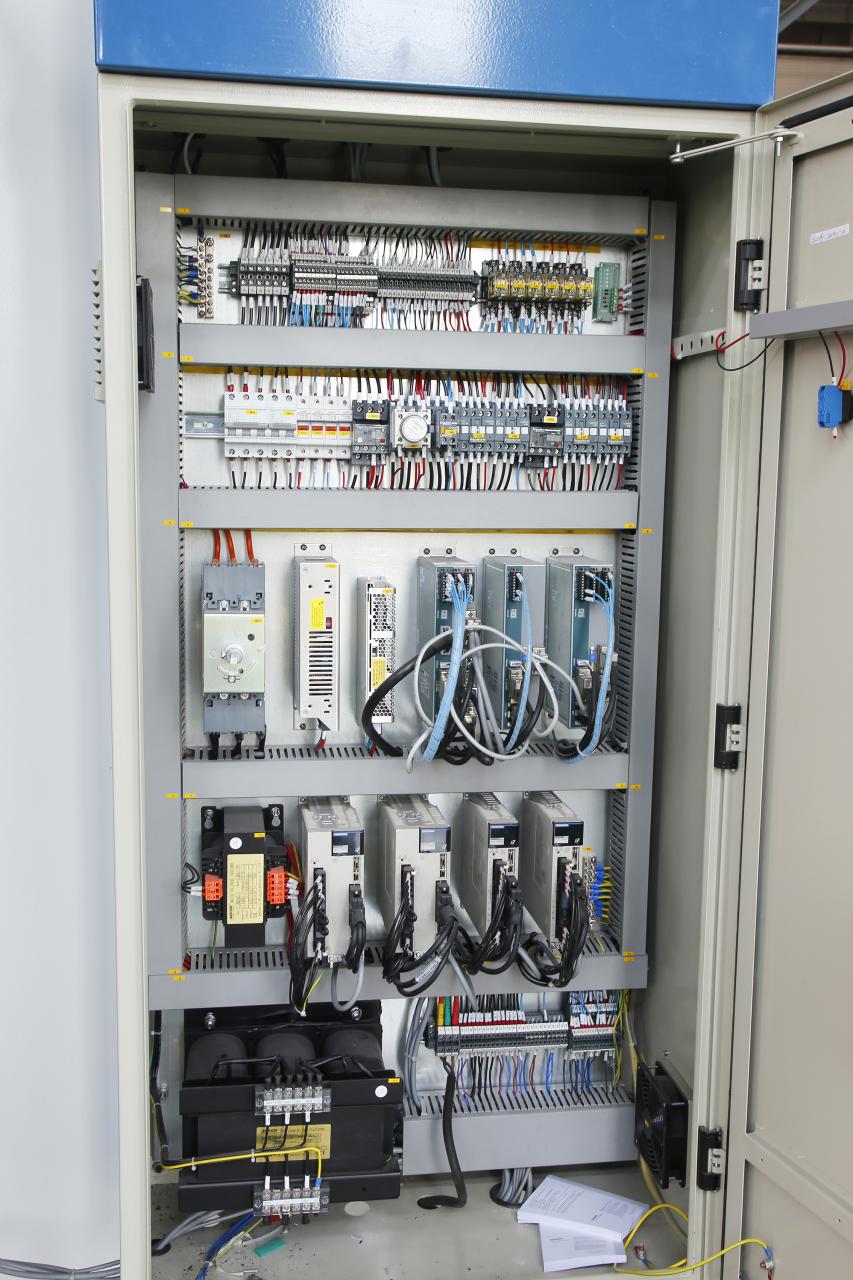

Francuska Schneider Electrics

Stabilna Francuska Schneider elektrika, Panasonic Servo pogon za poboljšanje točnosti pozicioniranja X, Y osi.

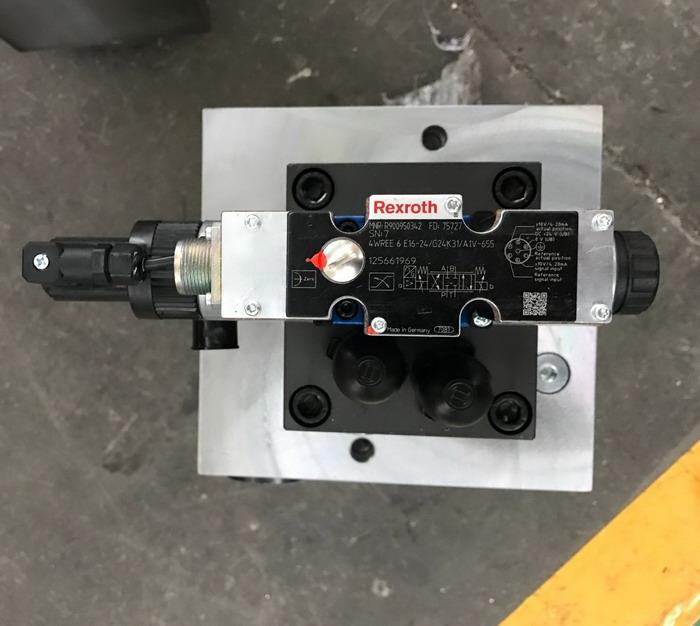

Bosch Rexroth hidraulički sustav

Njemačka Bosch Rexroth integrirani hidraulički blok ventila.

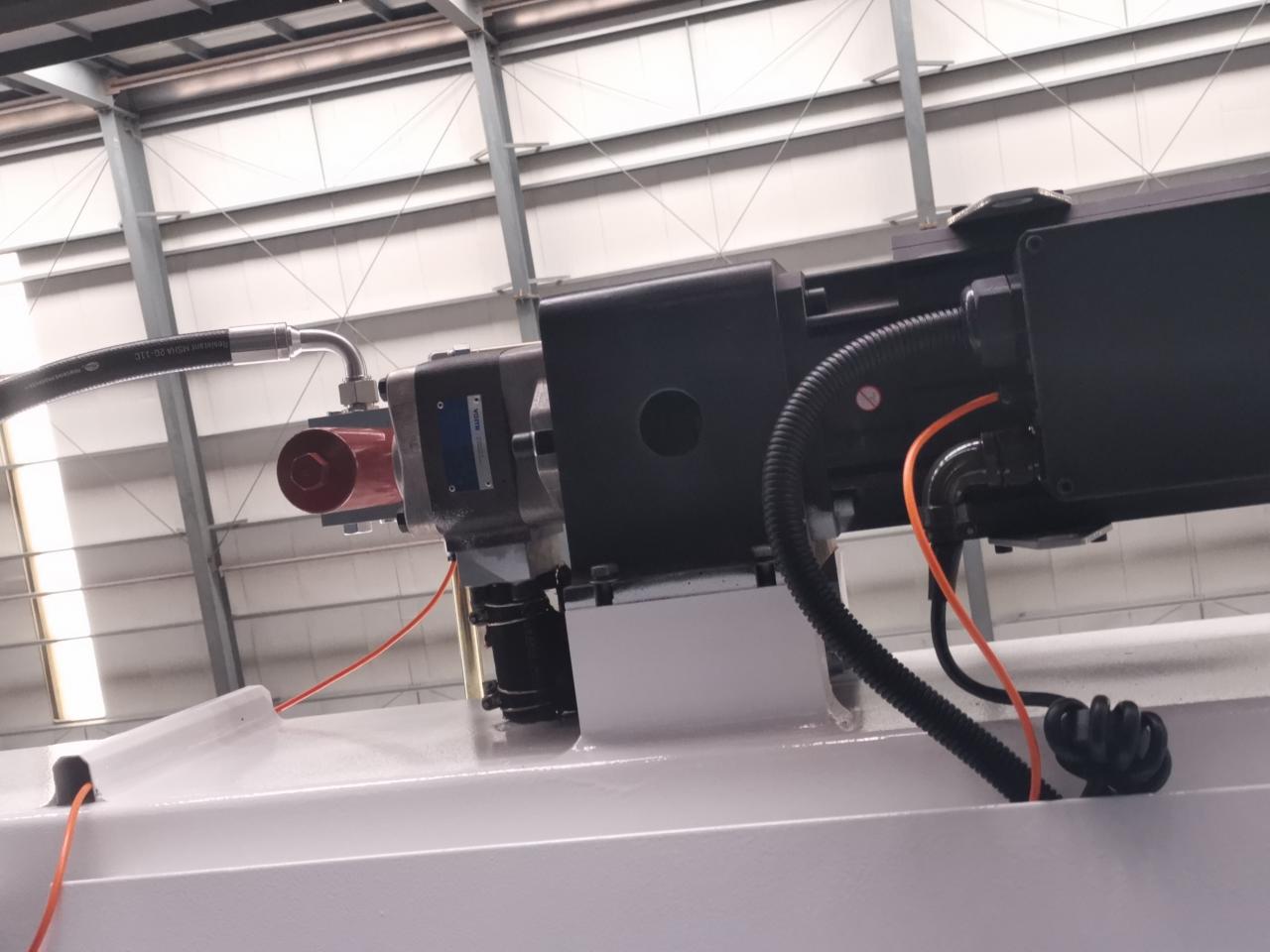

Njemačka VOITH pumpa za ulje

Korištenje njemačke VOITH/Hoerbiger pumpe za ulje jamči vijek trajanja ulja i smanjuje buku tijekom rada.

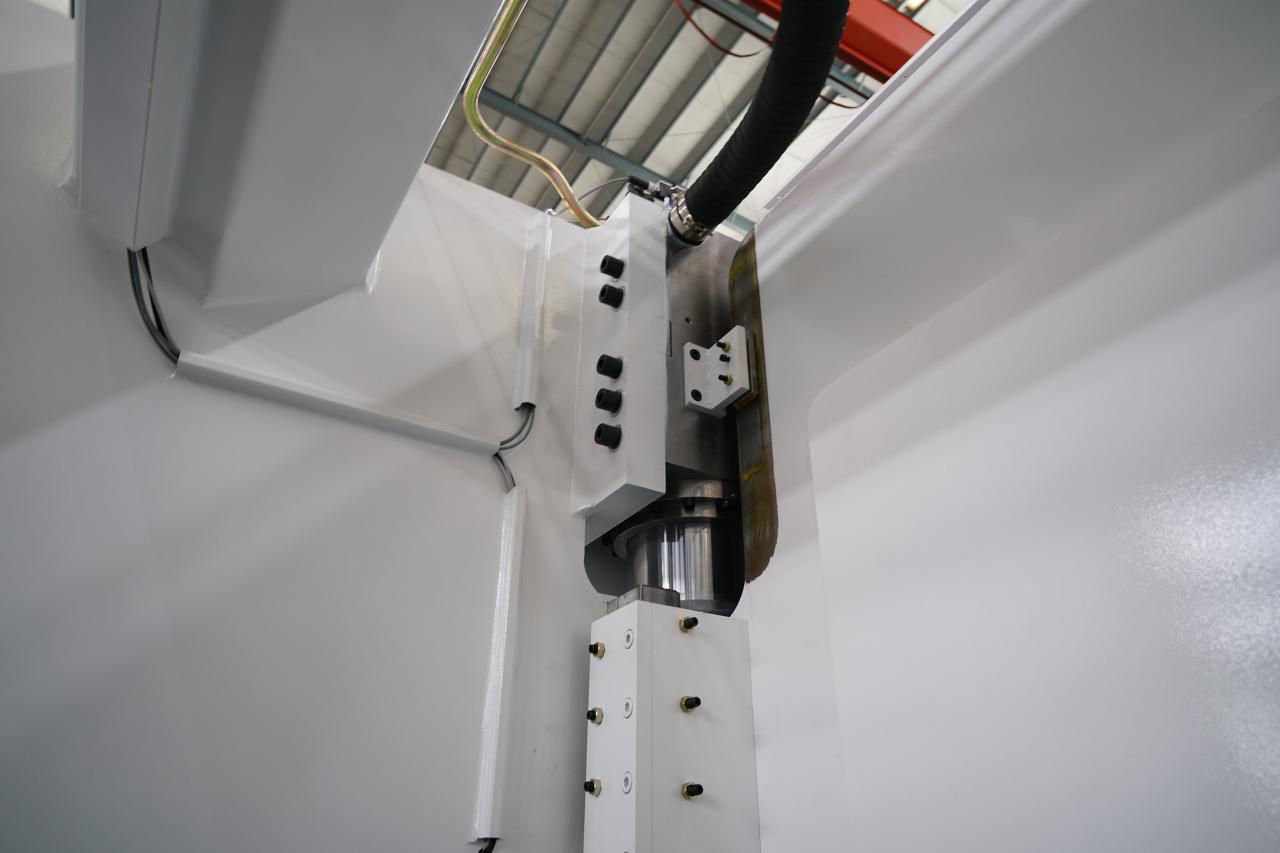

Double Ram Guide

Double Ram Vodič za ulje gore i dolje

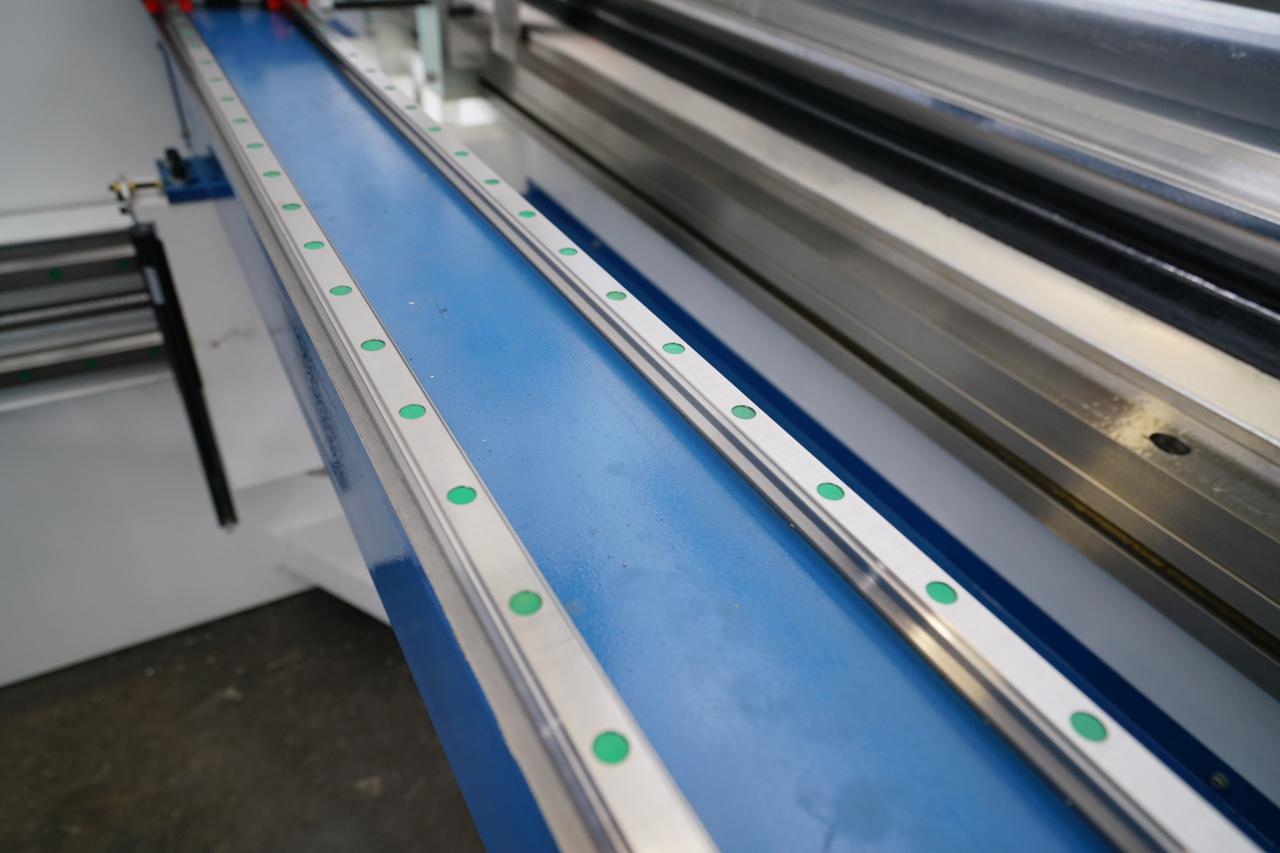

Dvostruka linearna vodilica

Dvostruka linearna vodilica za prste CNC press kočnice zaustavlja kretanje.

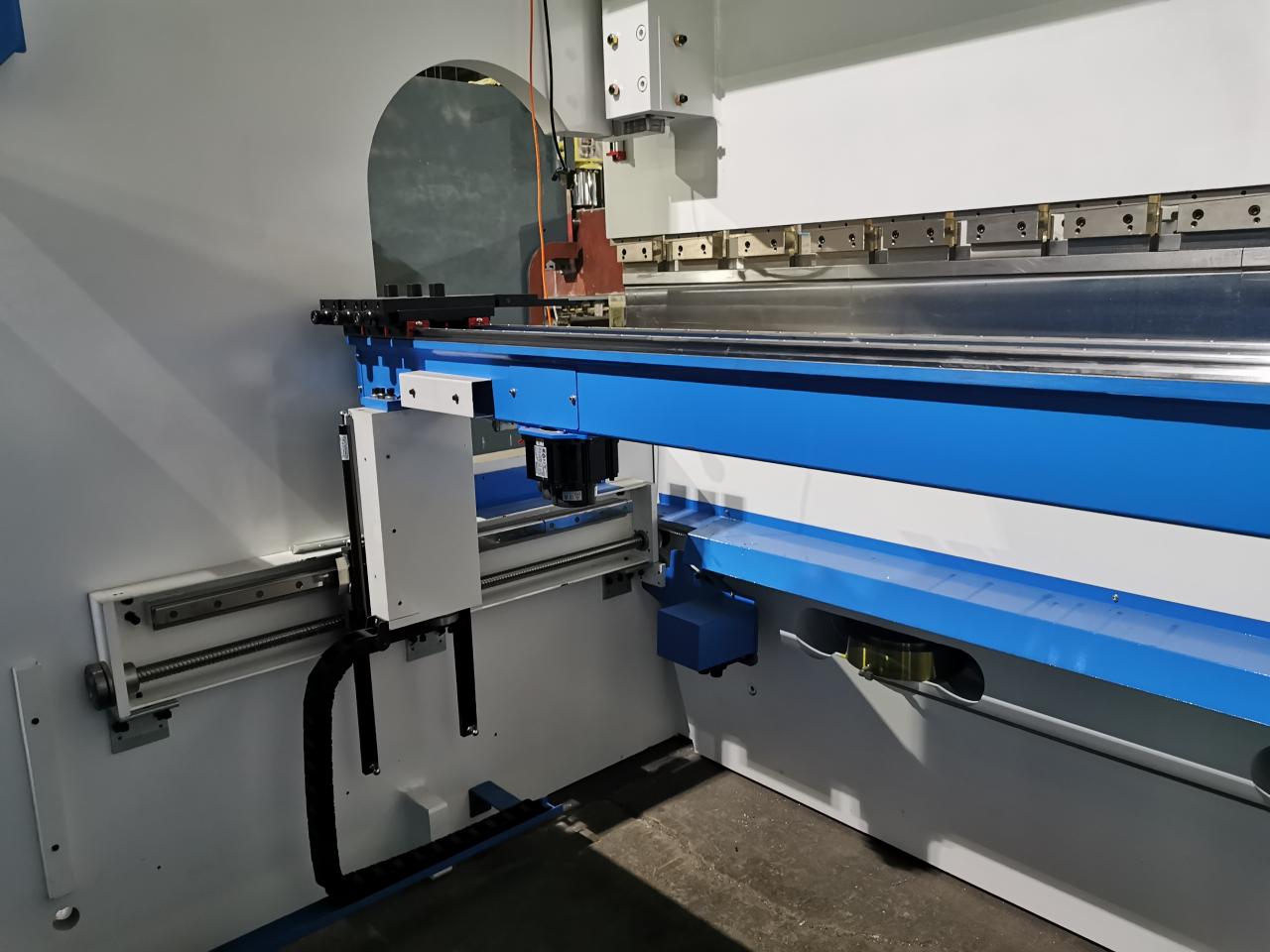

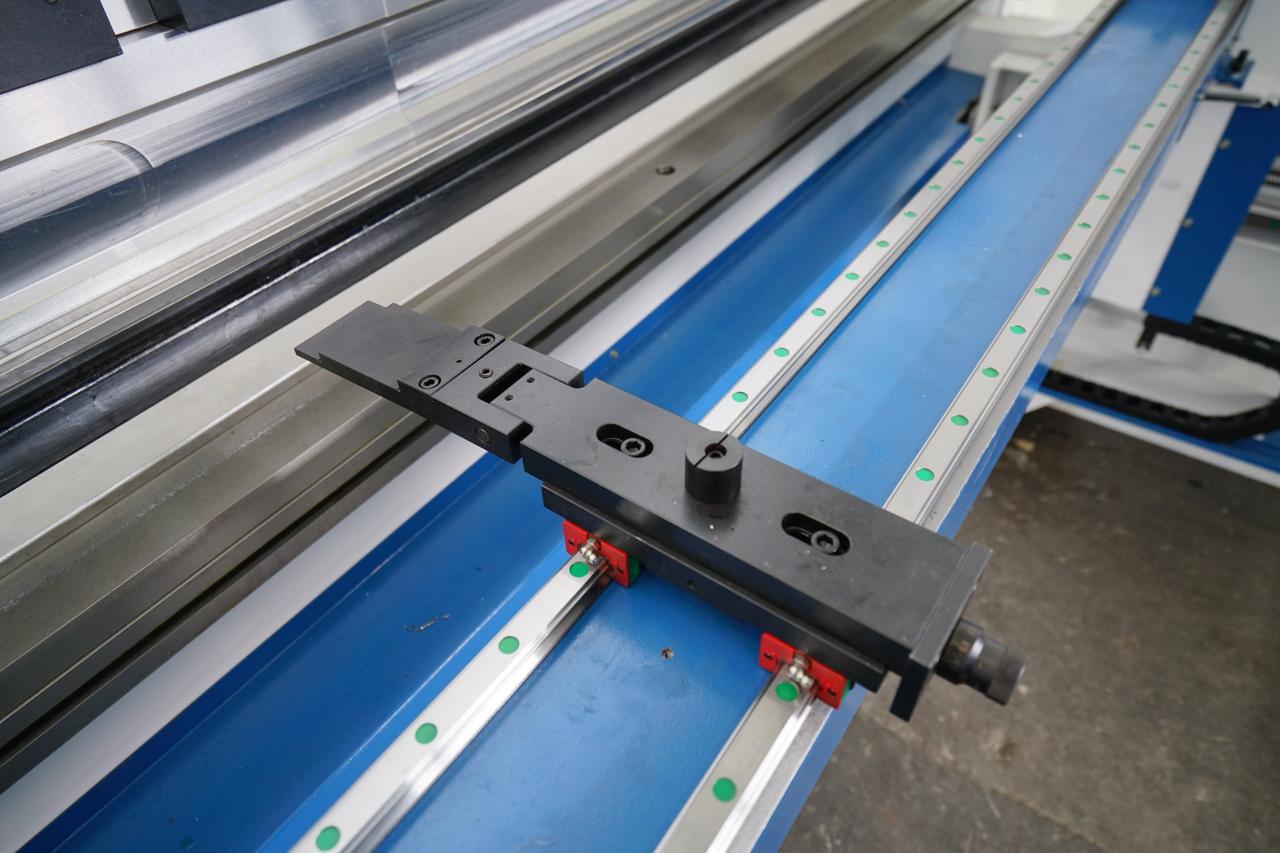

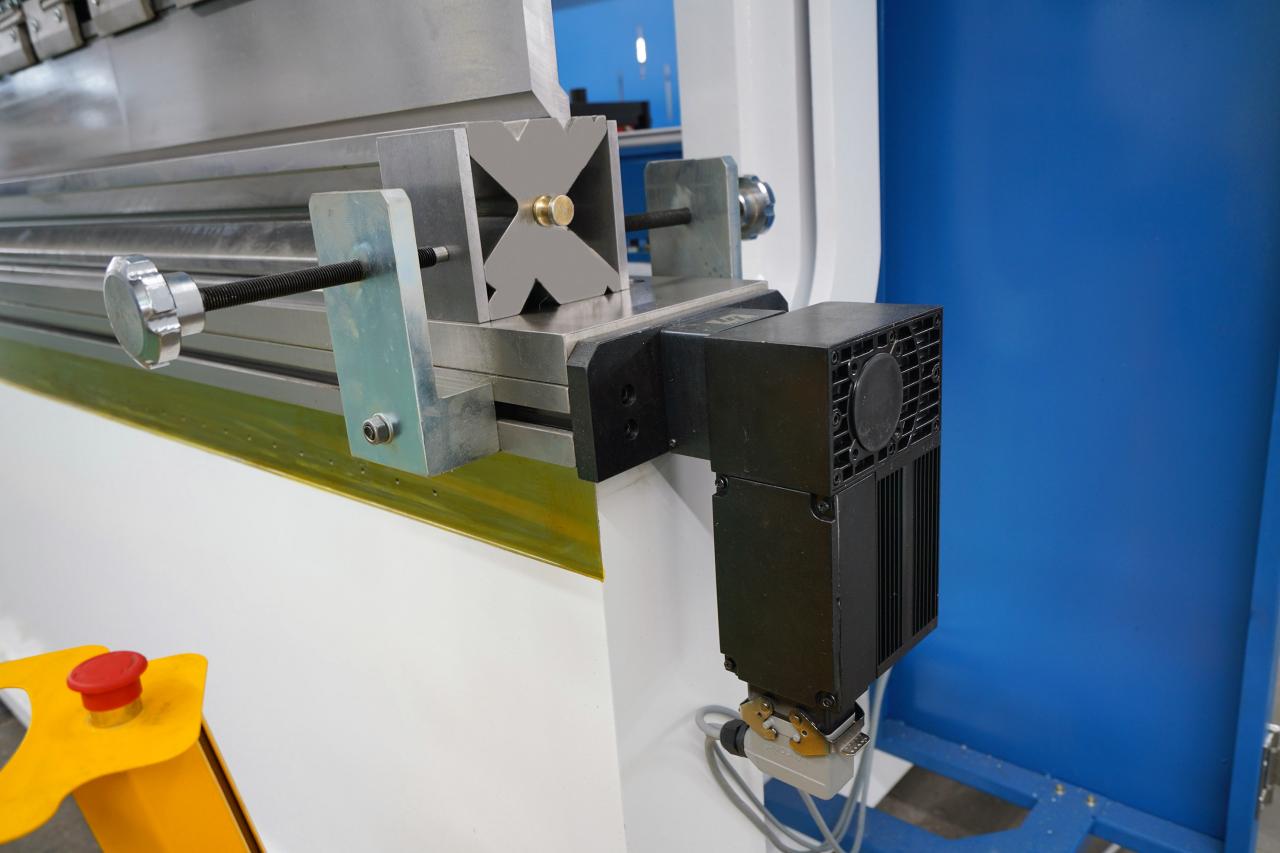

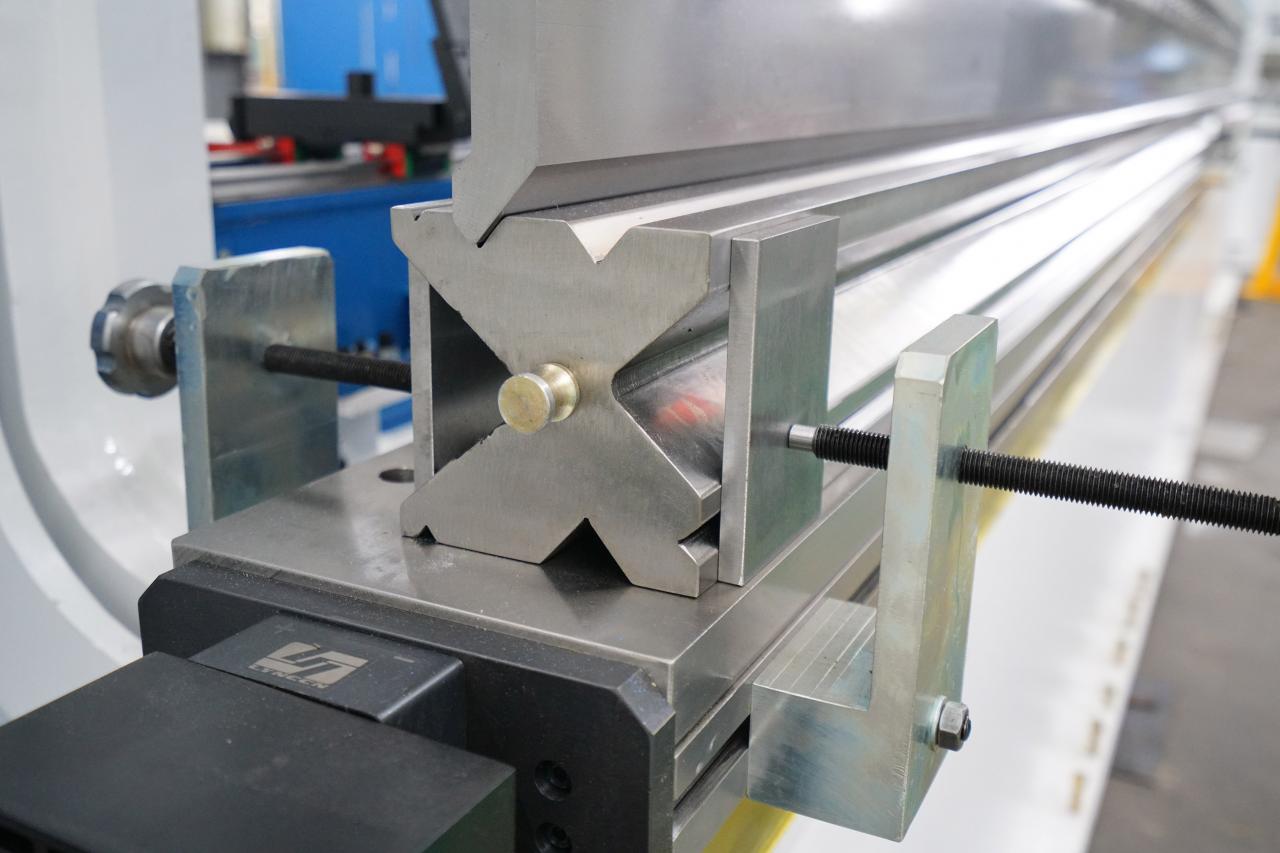

Stražnji prsti

RAYMAX Z1&Z2 Automatski stražnji mjerač press kočnice koji se kreće na dvostrukoj linearnoj vodilici.

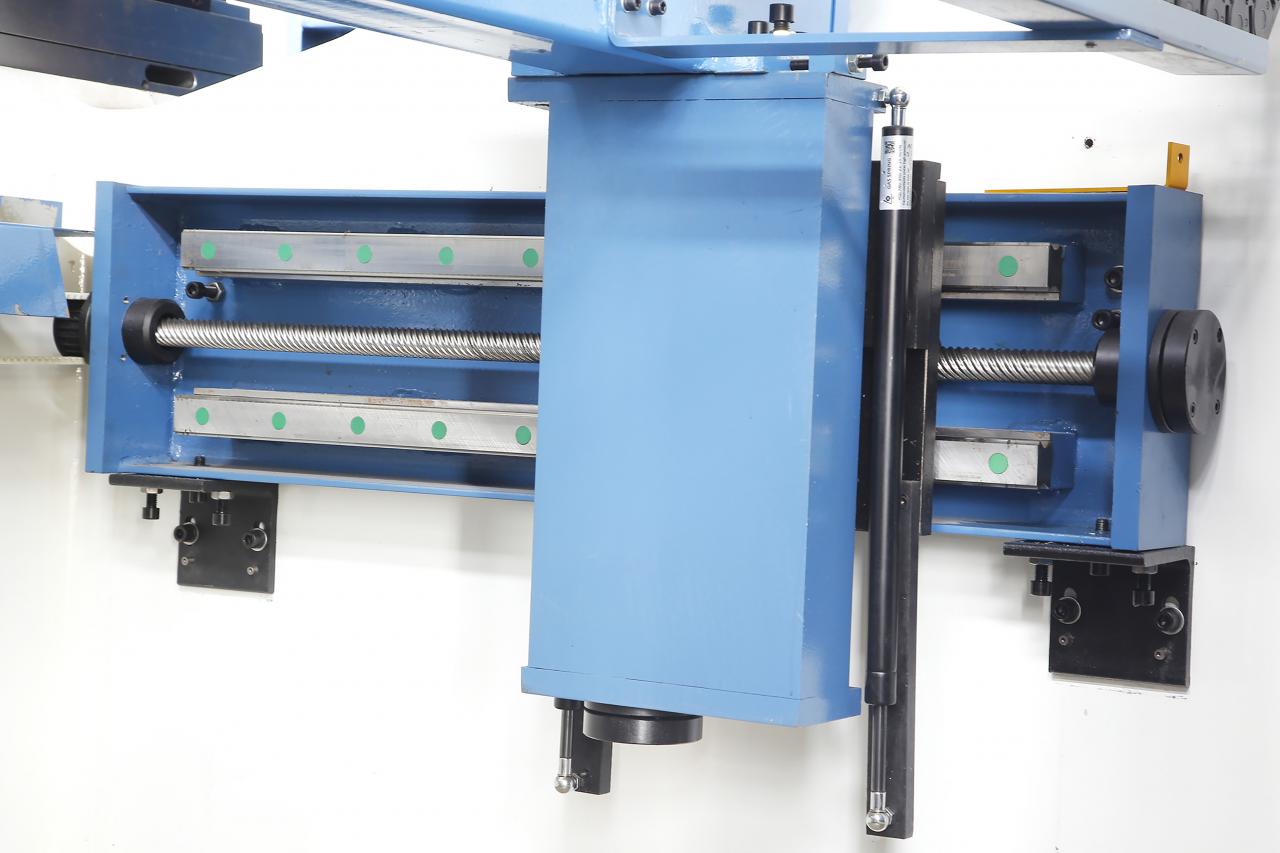

Kuglični vijak i linearna vodilica

Usvajanje HIWIN kugličnog vretena i linearne vodilice za poboljšanje točnosti stražnje strane stroja.

Dvostruka linearna vodilica

Dvostruka linearna vodilica za prste CNC press kočnice zaustavlja kretanje.

Stražnji prsti

RAYMAX Z1&Z2 Automatski stražnji mjerač press kočnice koji se kreće na dvostrukoj linearnoj vodilici.

Kuglični vijak i linearna vodilica

Usvajanje HIWIN kugličnog vretena i linearne vodilice za poboljšanje točnosti stražnje strane stroja.

IZBORNO

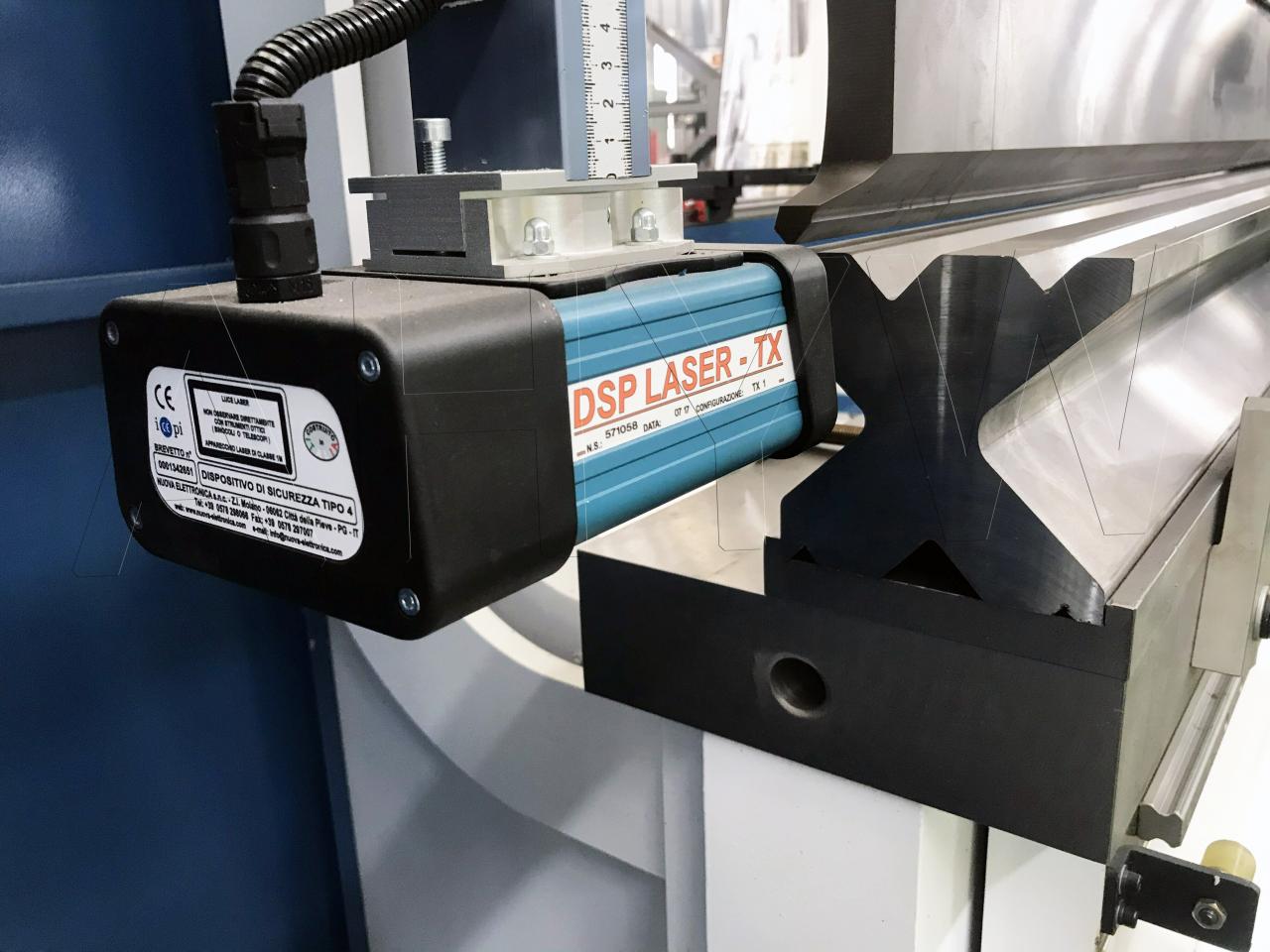

Italija DSP laserski zaštitni sustav

Stražnji mjerač osi R gore i dolje

DELEM kontroler DA66T s 8 1 osi

Dodatni uređaji za izvlačenje bočnih stupova

Dodatni hladnjak ulja

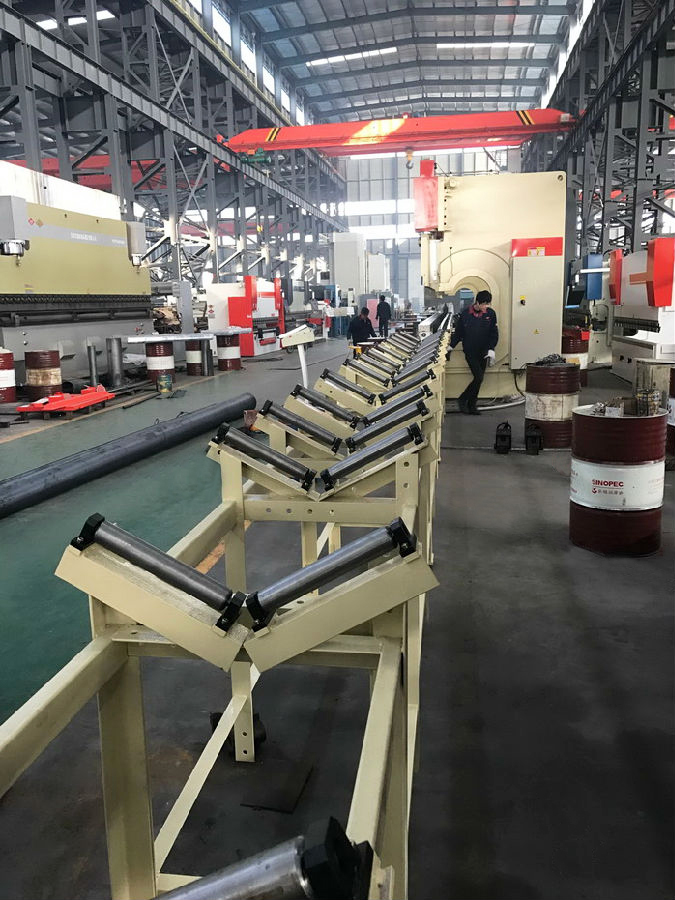

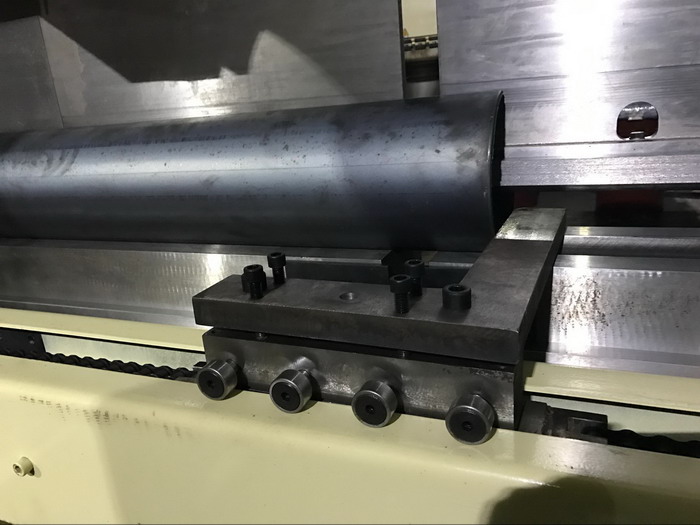

Bočna teška podrška s valjcima

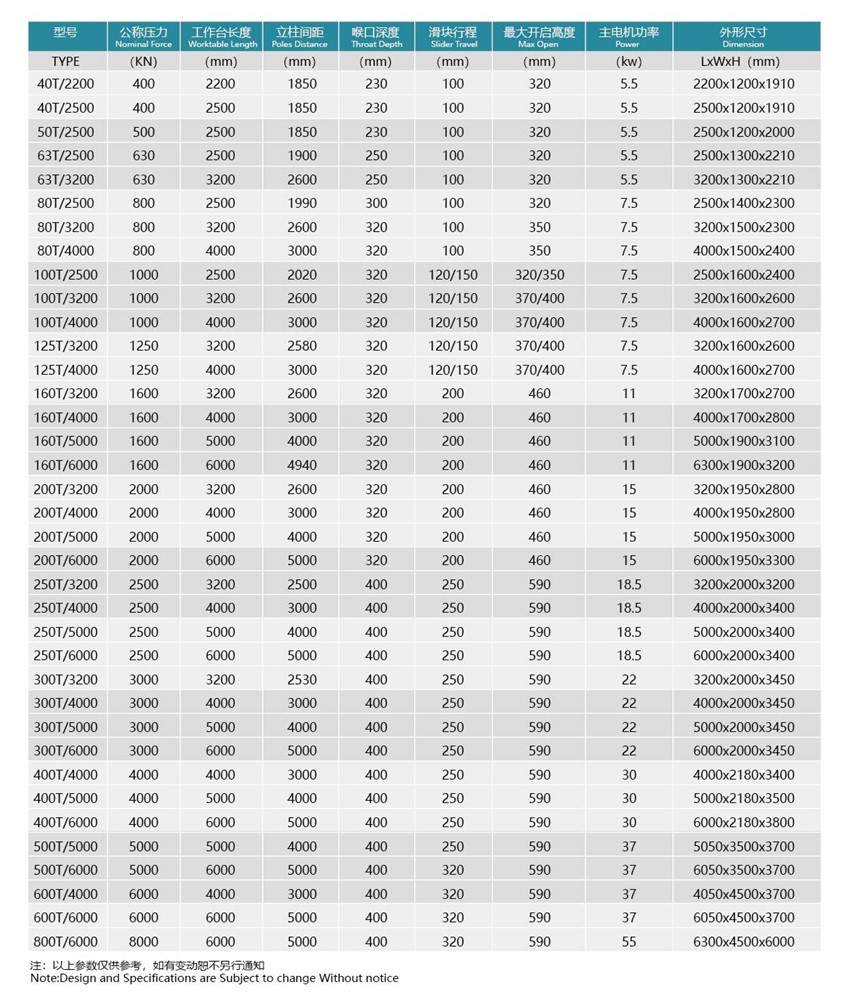

Tehnički parametri
Naša usluga

Pre-Sales Service Tehnički i prodajni timski rad

* Upiti i savjetodavna podrška.
* Predloži rješenje
* Pogledajte našu tvornicu.

Inženjeri postprodajne službe i prodaja surađuju

* Obuka kako instalirati stroj i kako ga koristiti.
* Inženjeri dostupni za servisiranje strojeva u inozemstvu.

Pitanja

P1. Jeste li tvornica ili trgovačko poduzeće?

O: RAYMAX je profesionalni proizvođač presa za kočnice, strojeva za šišanje, strojeva za lasersko rezanje vlakana i druge opreme za obradu lima. Imamo više od 15 godina iskustva u proizvodnji, a naši proizvodi izvoze se u više od 90 zemalja i regija.

Q2. Ovo je prvi put da koristim ovu vrstu stroja, je li jednostavan za rukovanje?

O: Detaljne upute za instalaciju i rad šaljemo vam besplatno zajedno sa strojem. U našoj tvornici nude se besplatni tečajevi. Inženjeri su dostupni za pružanje usluga u inozemstvu, ali sve troškove morate platiti sami. Video tehnička podrška i online podrška su osigurani, 24 sata tehnička podrška pozivom, video i e-poštom.

Q3. Koje je vaše uobičajeno vrijeme isporuke?

O: Vrijeme isporuke za rutinsku narudžbu obično bi bilo 25-30 dana. Međutim, to ovisi o brojnim čimbenicima uključujući veličinu narudžbe, model stroja, složenost izratka i opterećenje trgovine, da spomenemo neke. Vrijeme isporuke navedeno je uz sve ponude. Obavijestite nas ako je potrebna hitna narudžba i obično možemo izaći u susret.

pojedinosti

• Hod klizača (mm): 200 mm
• Automatska razina: potpuno automatski
• Dubina grla (mm): 400 mm
• Vrsta stroja: Sinkronizirano
• Duljina radnog stola (mm): 2*6000 mm
• Širina radnog stola (mm): 250 mm
• Dimenzija: 16000*2000*2670
• Stanje: Novo
• Mjesto porijekla: Anhui, Kina
• Naziv marke: RAYMAX
• Materijal / obrađeni metal: mesing / bakar, nehrđajući čelik, LEGURA, ugljični čelik, aluminij
• Automatizacija: Automatski
• Dodatne usluge: Strojna obrada
• Godina: 2020
• Težina (KG): 12500
• Snaga motora (kw): 30 kw
• Ključne prodajne točke: Visoka preciznost
• Jamstvo: 2 godine
• Primjenjive industrije: Trgovine građevinskim materijalom, Radionice za popravak strojeva, Proizvodni pogon, Građevinski radovi, Energija i rudarstvo
• Lokacija izložbenog prostora: Italija, Francuska, Njemačka
• Vrsta marketinga: Novi proizvod 2020
• Izvješće o ispitivanju strojeva: priloženo
• Video odlazna inspekcija: osigurana
• Jamstvo na osnovne komponente: 1 godina
• Osnovne komponente: ležaj, PLC
• Sirovina: čelik
• Upotreba: savijanje metalnih limova
• Glavni motor: Njemačka Siemens
• Hidraulički sustav: Bosch Rexroth Njemačka
• Kontrolni sustav: DELEM DA53T
• Električne komponente: Schneider
• Servo motor/ Servo pogon: EMG Kina
• Certifikacija: ce
• Pružene usluge nakon prodaje: Instalacija na terenu, puštanje u rad i obuka, Usluga održavanja i popravka na terenu, Video tehnička podrška, Online podrška
• Servis nakon jamstva: video tehnička podrška, online podrška
• Lokacija lokalne usluge: Italija, Francuska, Njemačka
