Opis proizvoda
Press Brake novi je CNC stroj za savijanje koji je RAYMAX lansirao 2020. godine i prikladan je za proizvođače s visokim zahtjevima za preciznošću i troškovima. 4-osni CNC stroj za savijanje naš je najpopularniji model po obujmu i pravi radni konj, koji je izrađen od visokokvalitetnih dijelova i nudi ozbiljnu pouzdanost. Tehnologija sinkronizacije Y1 i Y2 osigurava velike brzine prilaza, savijanja i vraćanja. Njegova sposobnost duljine savijanja i raspon pritiska mogu se prilagoditi kako bi zadovoljili različite proizvodne zahtjeve.
Stabilna i izdržljiva izvedba tijela stroja
1, Okvir stroja integrirano zavarivanje.
2, Okvir stroja formiran od strane CNC trodimenzionalnog obradnog centra u jednom procesu, koji osigurava paralelnost i vertikalnost svake montažne površine.
3, Laminacija unutarnjeg naprezanja kaljenjem pjeskarenjem radi uklanjanja hrđe i tretmanom protiv hrđe.
4, pjeskarenje za uklanjanje hrđe i tretman protiv hrđe.
Znanstveni dizajn
1, Sinkrono kretanje osi Y1 i Y2 kojima upravlja neovisni cilindar.
2, Mogućnost dodavanja opcija i nadogradnji konfiguracije, u kasnijoj fazi.
Ekološki prihvatljivo
Nizak nivo buke tijekom čekanja i brzog dolje (manje od 25 decibela), pritiskanja i vraćanja, budući da je tlak u hidrauličnom sustavu zatvorena petlja upravljanja glavnim servo motorom. Potrošnja energije niža od uobičajenog stroja za 60% korištenjem servo motora.
Tehnički parametri
Za više modela strojeva kontaktirajte nas, odgovorit ćemo vam što prije! | |||||||
Model | Udaljenost polova (mm) | Dubina grla (mm) | Hod klizača (mm) | Maksimalna visina (mm) | Vlast (kw) | Težina (kg) | Debljina (mm) |
63T/2500 | 1900 | 250 | 100 | 320 | 5.5 | 4000 | 2500x1300x2210 |
63T/3200 | 2560 | 250 | 100 | 320 | 5.5 | 4800 | 3200x1300x2210 |
80T/2500 | 1990 | 300 | 100 | 320 | 7.5 | 5000 | 2500x1400x2300 |
80T/3200 | 2560 | 320 | 100 | 350 | 7.5 | 6000 | 3200x1500x2300 |
80T/4000 | 3200 | 320 | 100 | 350 | 7.5 | 7000 | 4000x1500x2400 |
100T/2500 | 1990 | 320 | 120 | 350 | 7.5 | 6000 | 2500x1600x2400 |
100T/3200 | 2600 | 320 | 120 | 400 | 7.5 | 6800 | 3200x1600x2600 |
100T/4000 | 3200 | 320 | 120 | 400 | 7.5 | 8000 | 4000x1600x2600 |
125T/3200 | 2600 | 320 | 120 | 400 | 7.5 | 7000 | 3200x1600x2600 |
125T/4000 | 3200 | 320 | 120 | 400 | 7.5 | 8500 | 4000x1600x2600 |
160T/3200 | 2580 | 320 | 120 | 460 | 11 | 10000 | 3200x1700x2700 |
160T/4000 | 2900 | 320 | 160 | 460 | 11 | 11000 | 4000x1700x2800 |

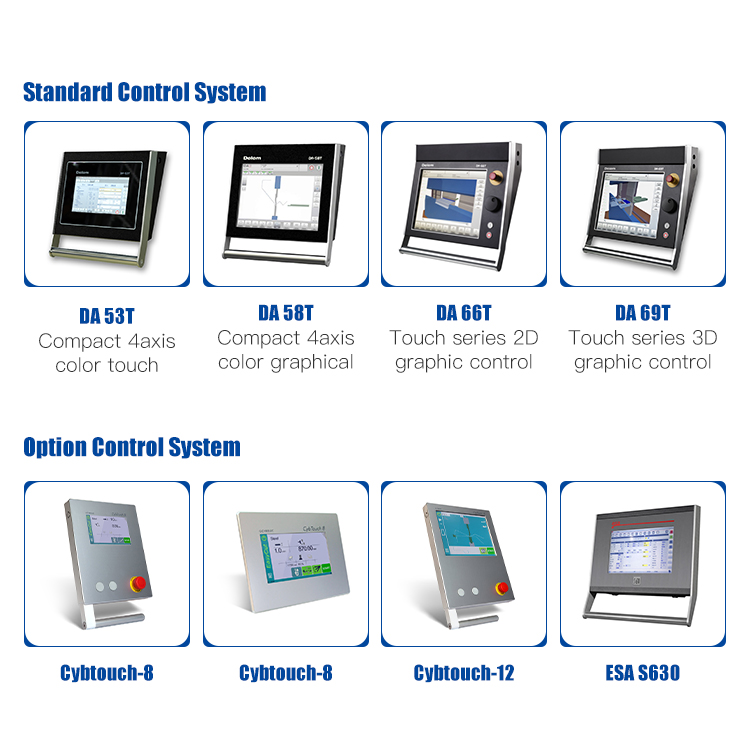

Kontrolni sustav
Amuda CNC stroj za savijanje može biti opremljen različitim sustavima upravljanja. Naš visokoučinkoviti stražnji sustav pruža našim kupcima različita rješenja za automatizaciju.
Prikaz stroja

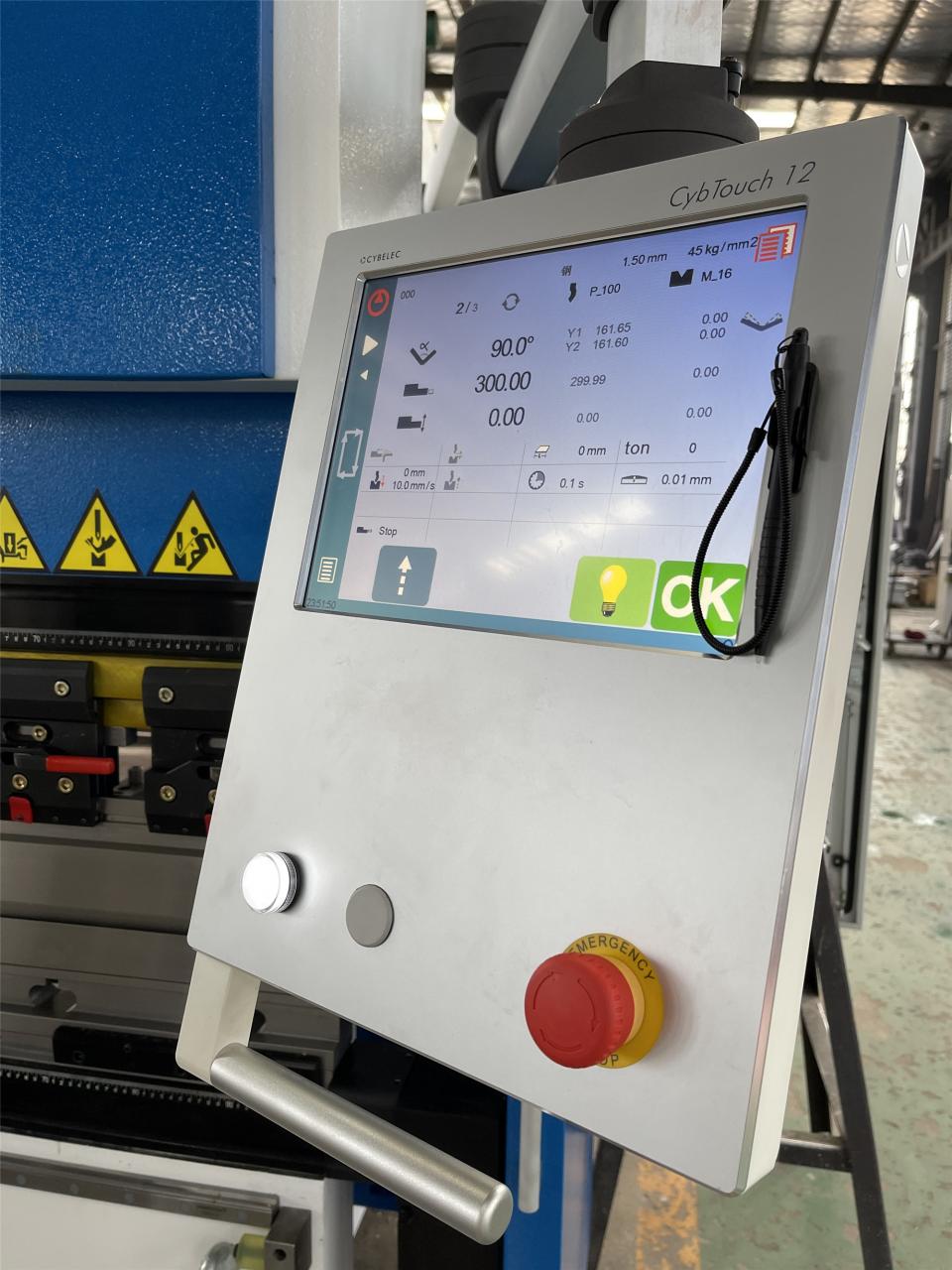

Sustav kontrolera Cybtouch-12
1. Upravlja 4 osi.
2. Automatsko sekvenciranje savijanja (opcija).
3. Izračun dodatka za savijanje.
4. Tlak - krunski izračun.
5. Modularni alati za svaki dio ili zavoj.
6. Korekcija kuta i stražnjeg gabarita.
7. Daljinsko održavanje putem bežične veze s osobnim ili prijenosnim računalom.
8. USB priključak za memorijski stick za prijenos/sigurnosnu kopiju podataka.

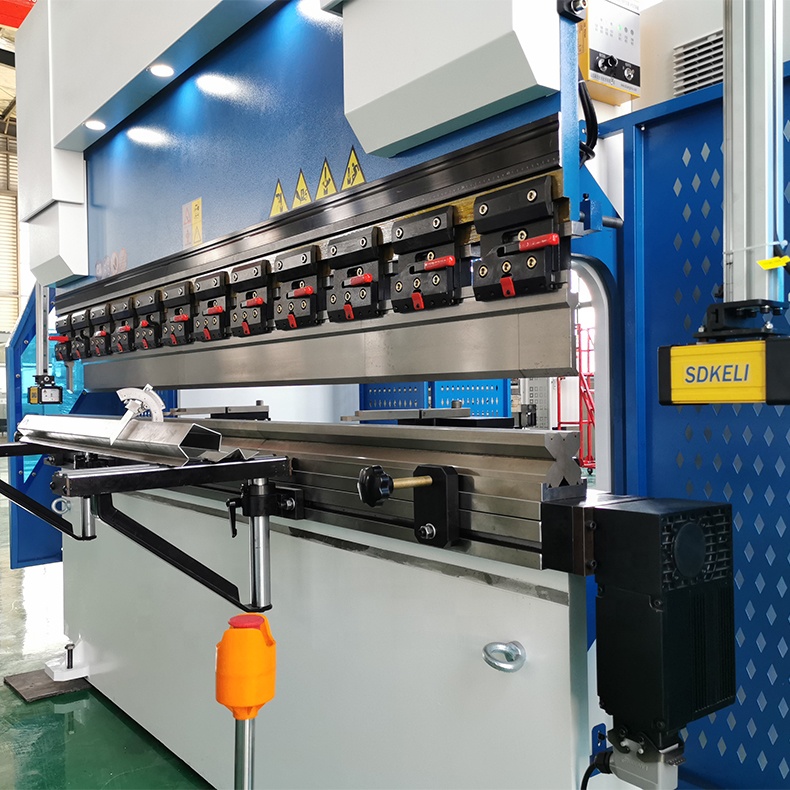

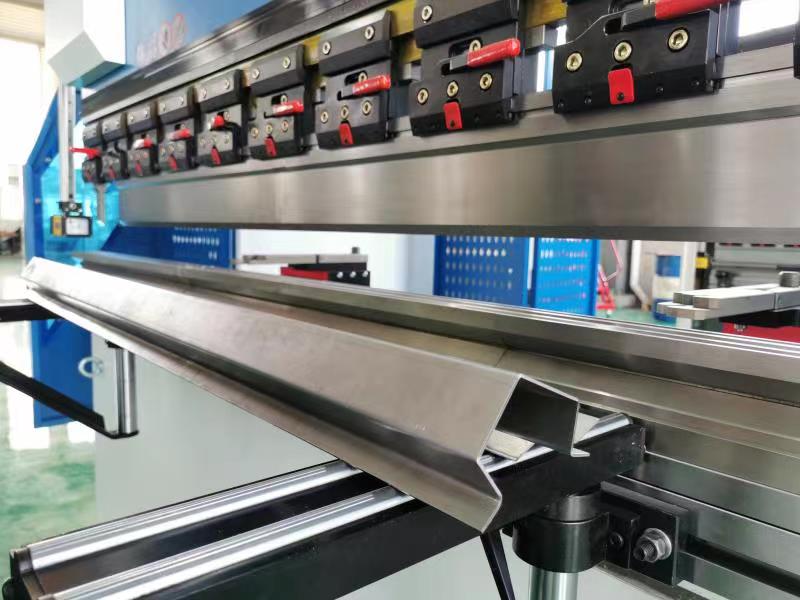

Visoko učinkovit radni stol
1, Možete koristiti cijelu duljinu savijanja jer nema interferencijskih kontura.
2, CNC prilagođeni kalup

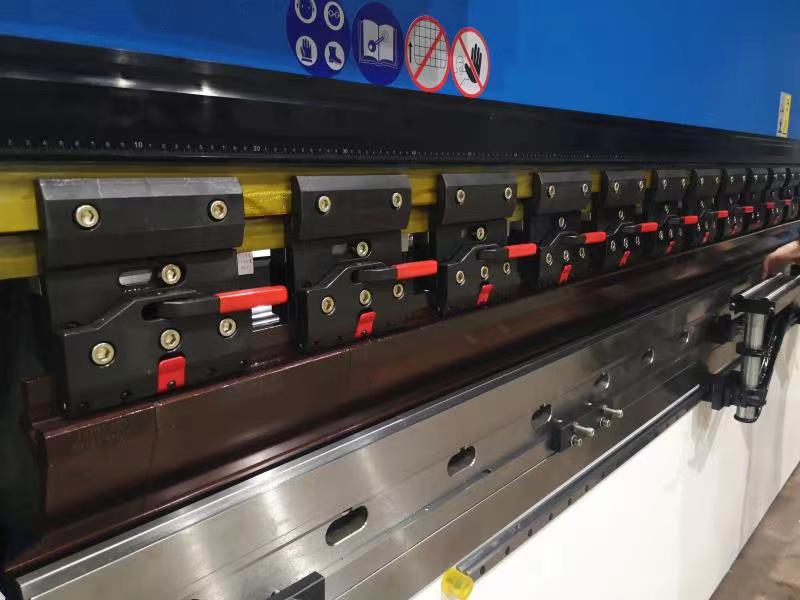

3, Brza kopča: brza izmjena alata zahvaljujući okomitom postavljanju, kako bi se smanjilo vrijeme postavljanja.

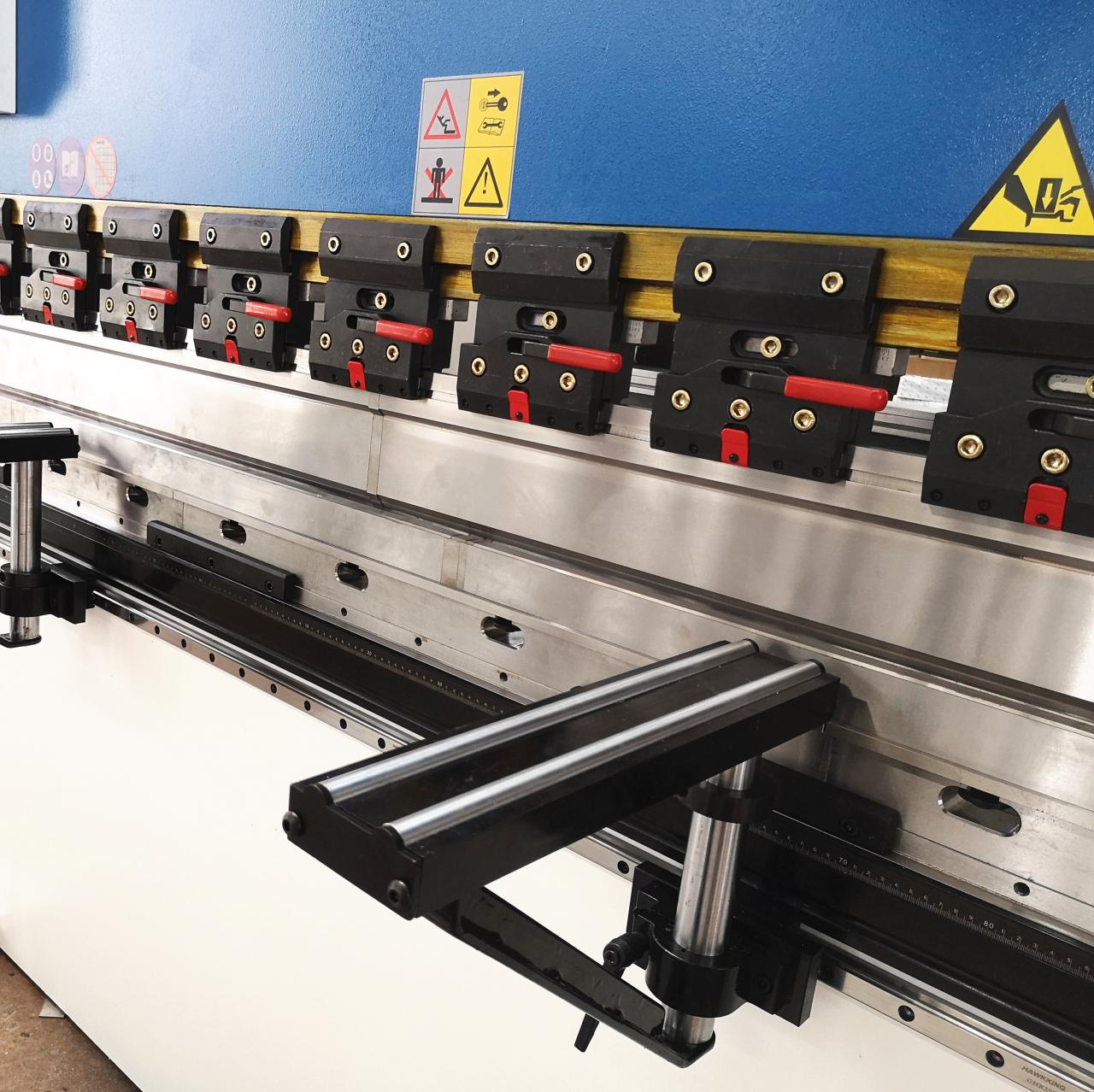

4, Potporne ruke: Ergonomski potporni nosači i LED osvjetljenje radnog područja služe za maksimalno olakšanje vašeg rada.

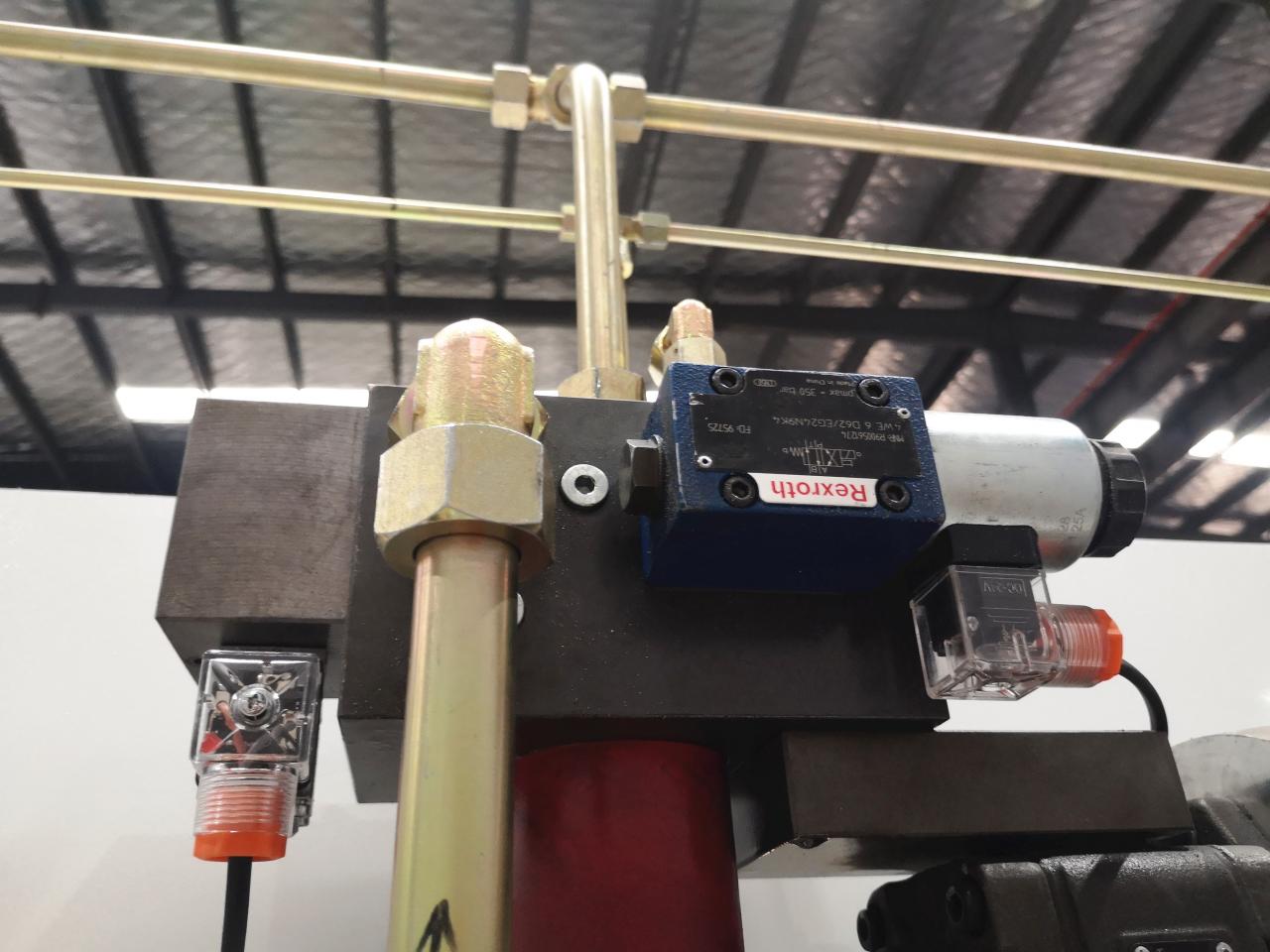

5. Hidraulički ventil (Rexroth iz Njemačke)

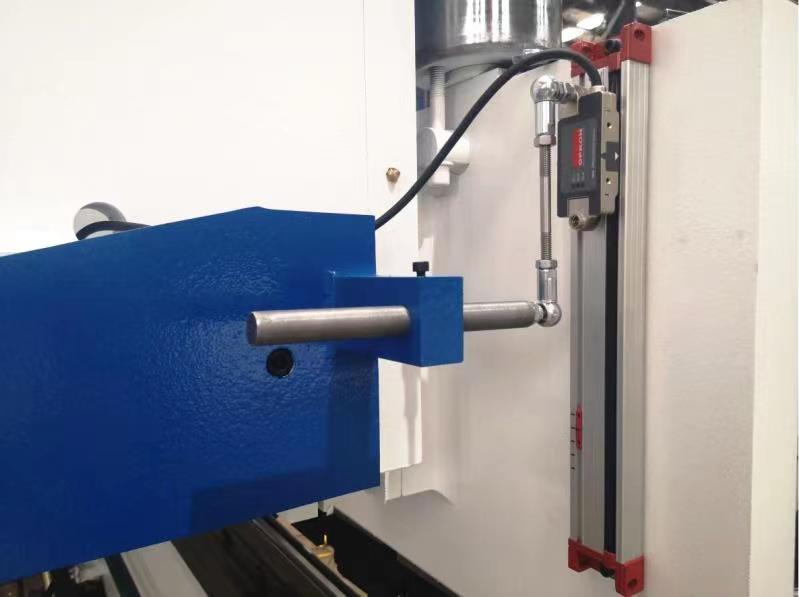

6, GIVI rešetkasto ravnalo (iz Italije): precizno pozicioniranje hoda
7, Automatski sustav krunjenja: Da bi se dobio točniji kut savijanja

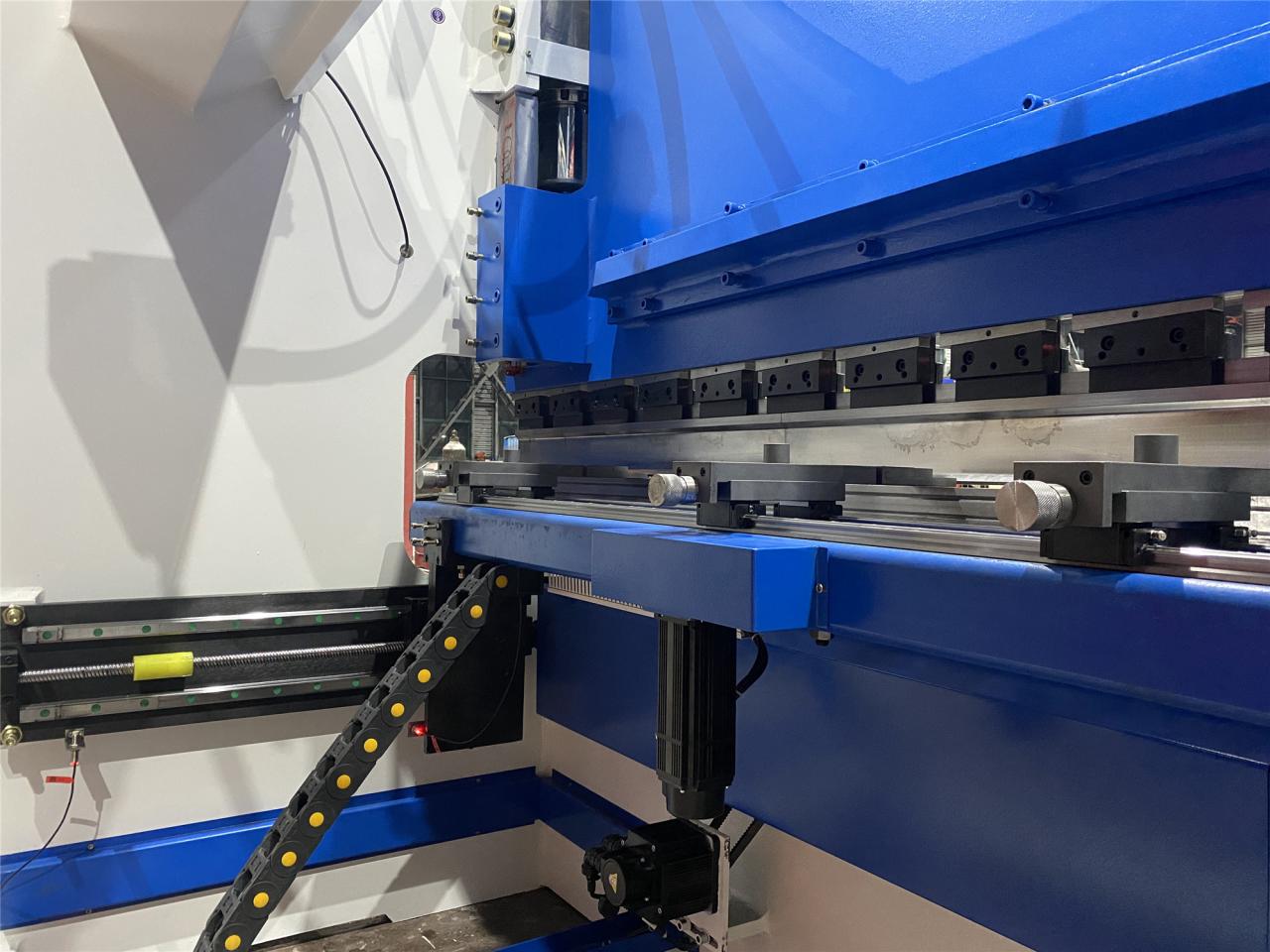

8, Laser sigurno Visoko učinkovit i snažan stražnji mjerač

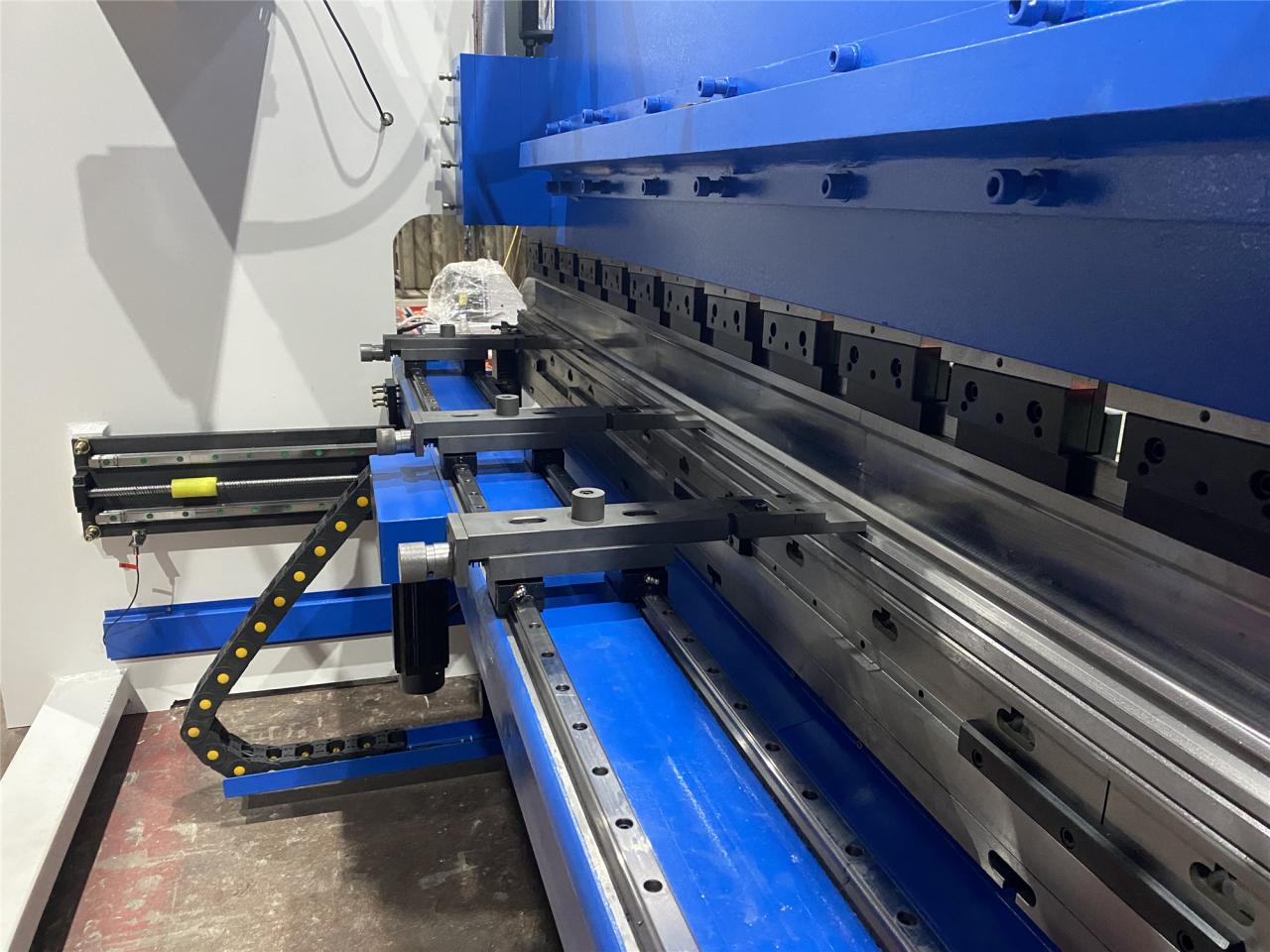

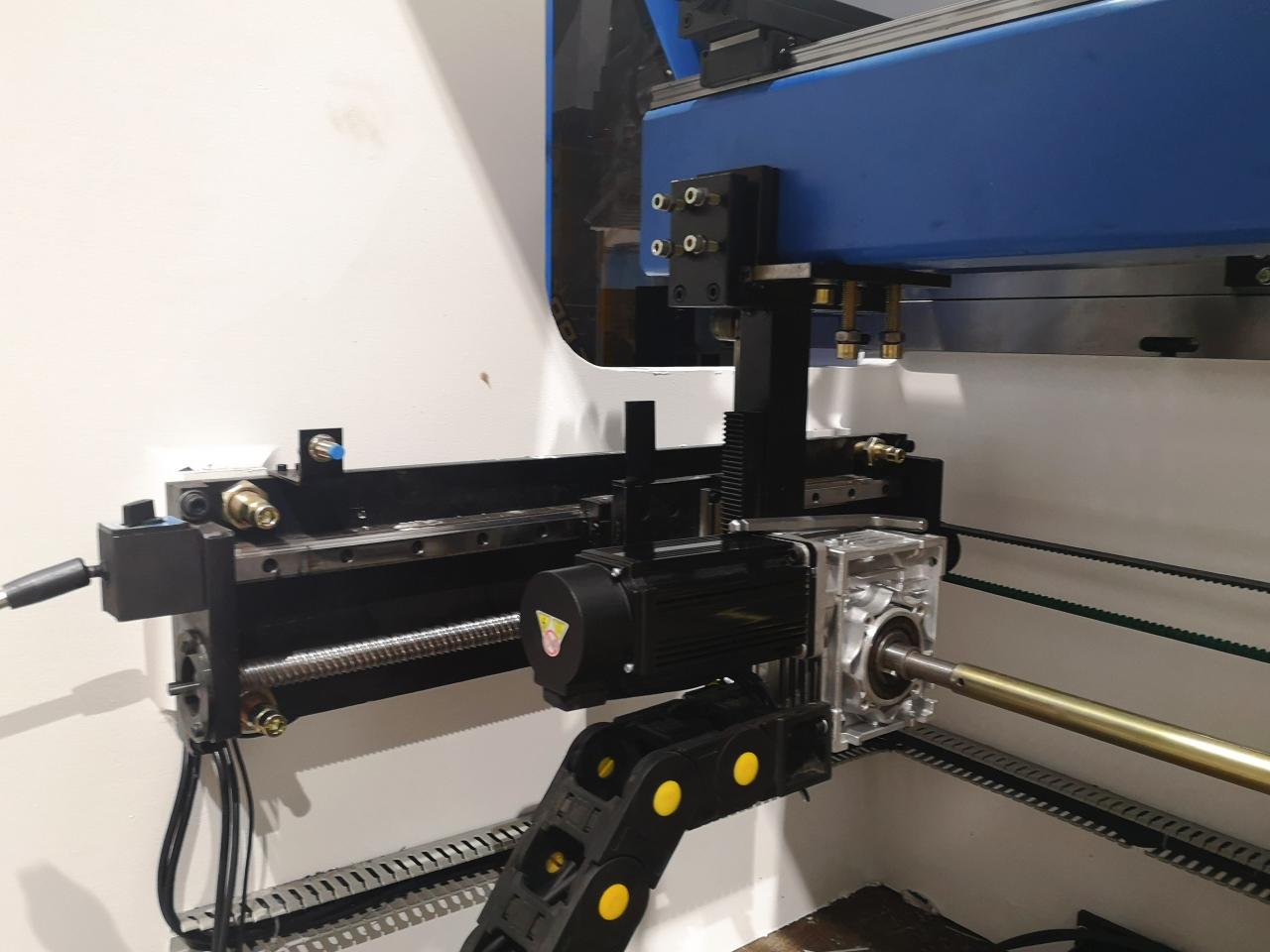

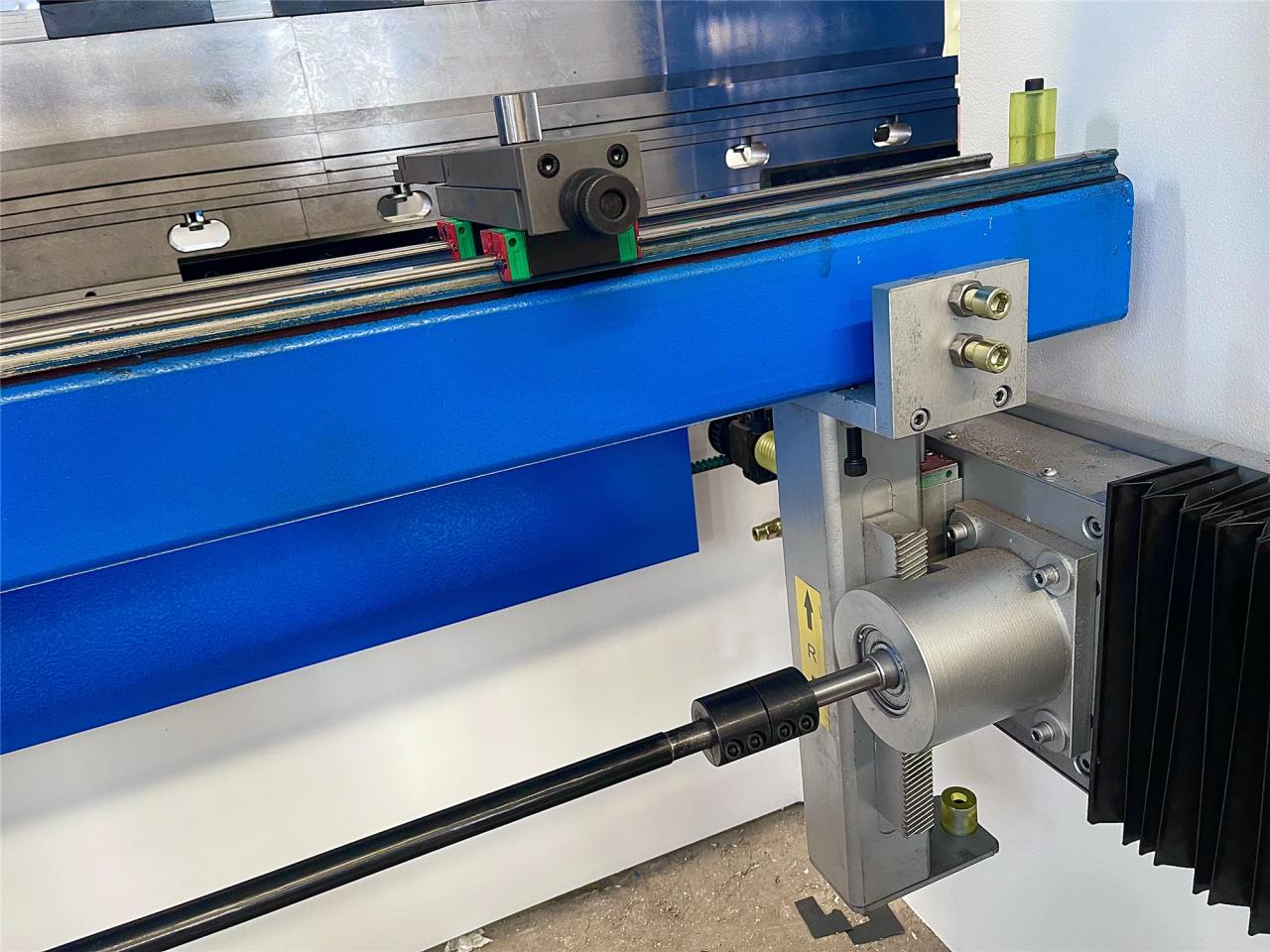

1, Servo motorni pogon stražnjeg mjerača: Servo pogonski sustav stražnjeg mjerača za povećanje brzine i uštedu energije.

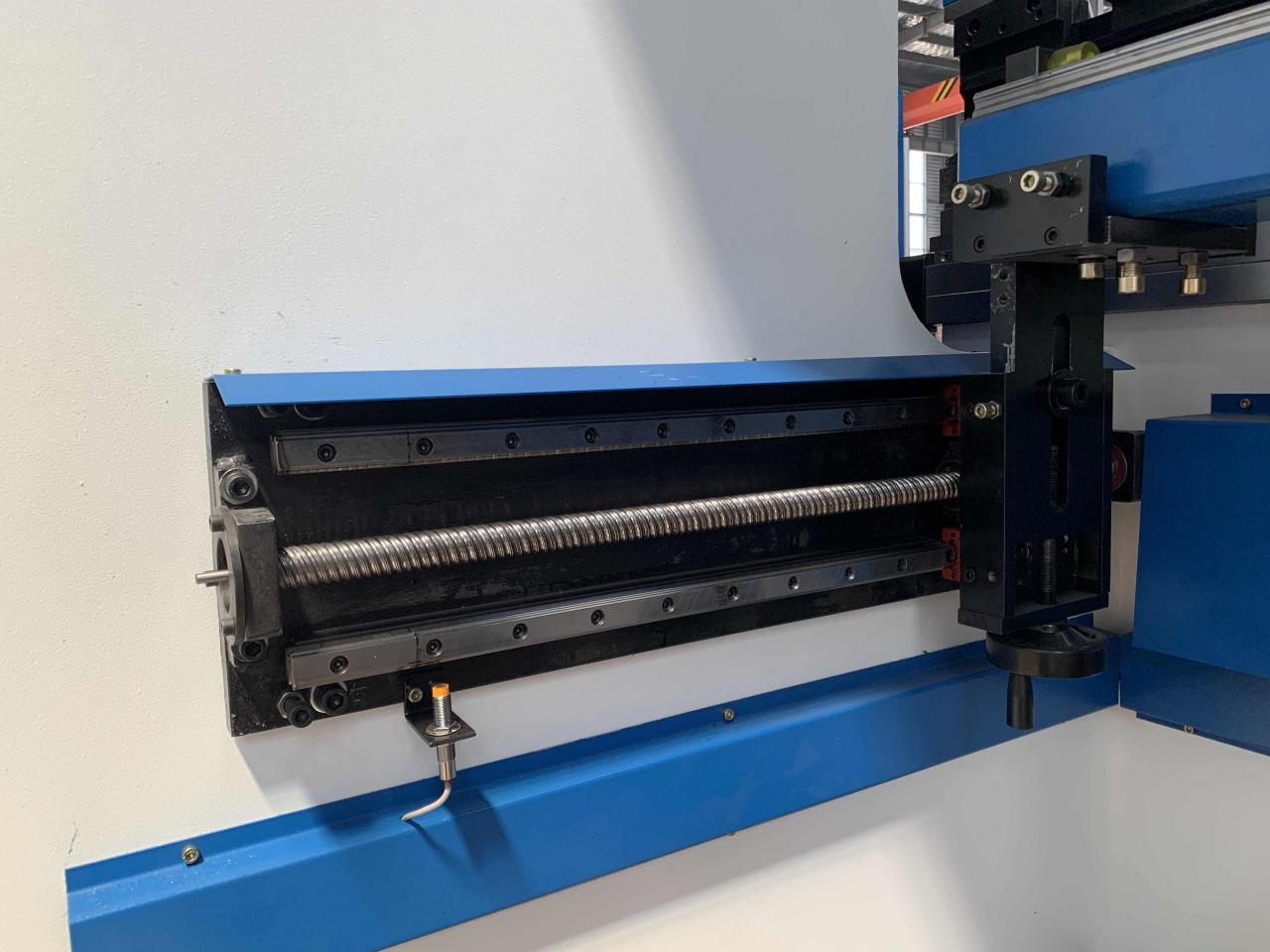

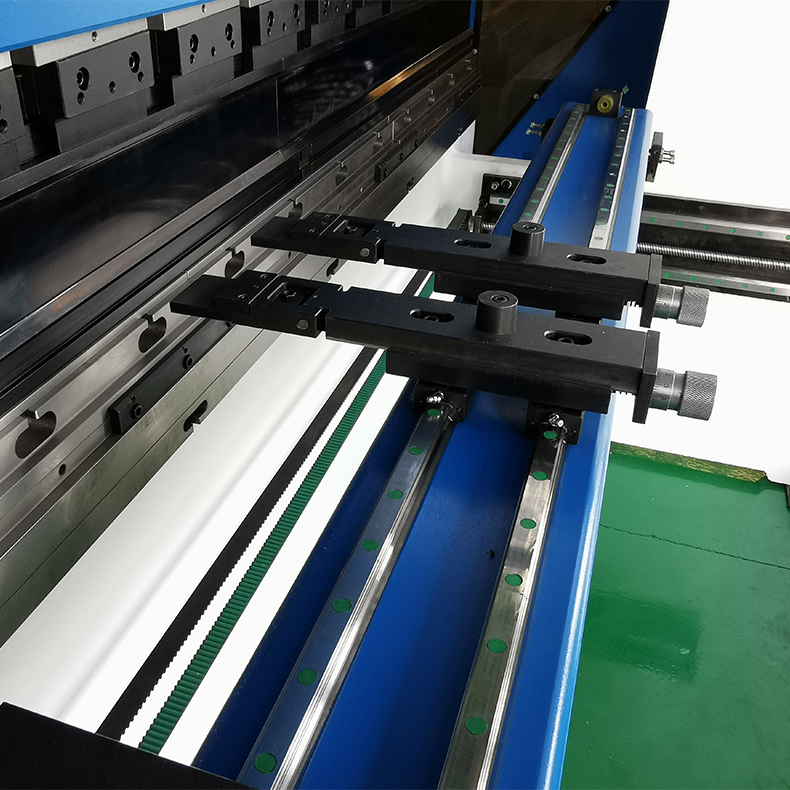

2, kuglični vijak i linearna vodilica. Dinamički stražnji mjerači i os velike brzine zahvaljujući kugličnom vijaku i linearnoj vodilici.
3, Dvostruke linearne vodilice i integrirana potporna greda za poboljšanje točnosti pokreta prstiju.

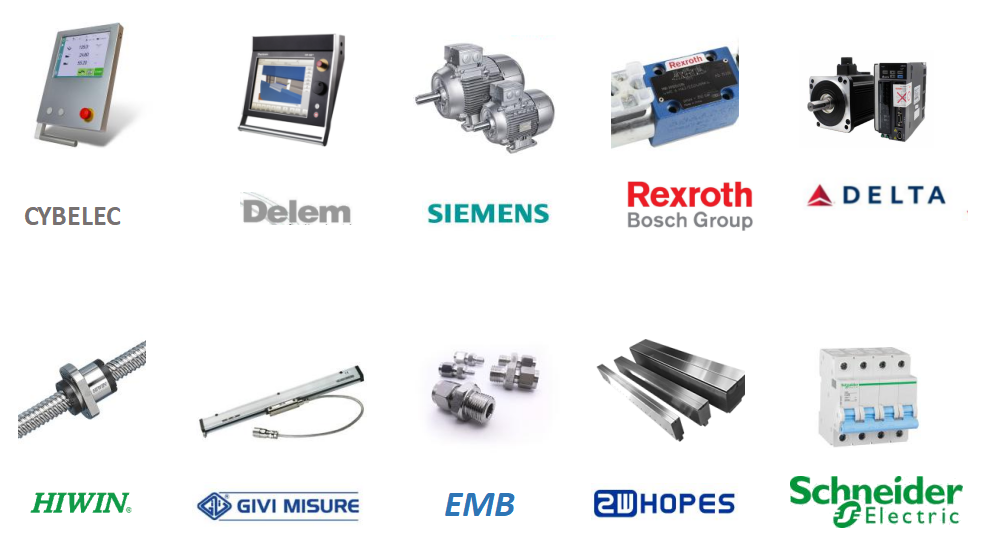

Međunarodna marka podržava
Glavna konfiguracija
Glavni motor | Siemens, Njemačka |
Elektrika | Schneider, Francuska |
Hidraulički ventil | Rexroth, Njemačka |
Pumpa za ulje | Sunny, SAD |
Prsten pečatnjak | EMB, Njemačka |
Kontrolor | DELEM DA66T |
Nožni prekidač | Sanyuan Hong Kong |
Cilindar | Jining Taifeng, Shandong |
Kuglični vijak i linearna vodilica | HIWIN, Tajvan |
Servo vozač | DELTA, Tajvan |
Rešetkasto ravnalo | GIVI, Italija |
Sigurnost i pouzdanost
Sve komponente certificirane su u skladu s europskim standardima, uglavnom iz Njemačke, SAD-a, Nizozemske, Italije i Švicarske. Svi konstrukcijski dijelovi izračunati su metodom konačnih elemenata i koristi se samo visokokvalitetni čelik S275 i S355 JR odnosno J2 (N).
Zaštita radnog stola

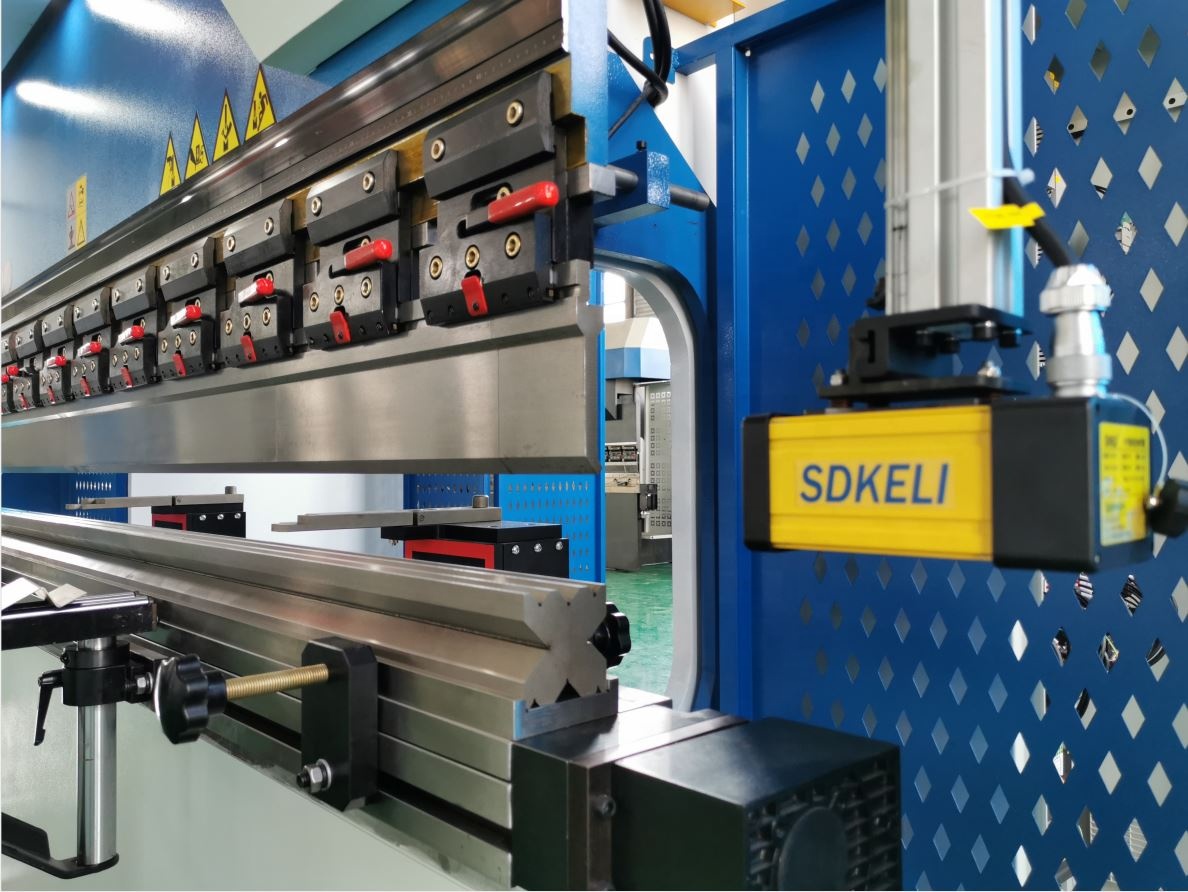

Laserska zaštita: Oštrica se zaustavlja kada laser otkrije prepreku.
Mehanička leđa
Zaštita od svjetlosnih zavjesa ili točkasta zaštita ili sigurnosna ograda, kako bi upozorili ljude na opasna radna područja.
Stranice radnog stola
Sigurnosna ograda za sprječavanje neopreznog ulaska ljudi.
pojedinosti
- Hod klizača (mm): 160 mm
- Automatska razina: potpuno automatski
- Dubina grla (mm): 320 mm
- Vrsta stroja: Sinkronizirano
- Duljina radnog stola (mm): 4000
- Širina radnog stola (mm): 140 mm
- Dimenzija: 4000x1700x2800mm
- Stanje: Novo
- Mjesto porijekla: Anhui, Kina
- Materijal / obrađeni metal: mesing / bakar, nehrđajući čelik, LEGURA, ugljični čelik, aluminij
- Automatizacija: Automatski
- Dodatne usluge: Strojna obrada
- Godina: 2022
- Težina (KG): 11000
- Snaga motora (kw): 11 kw
- Ključne prodajne točke: Konkurentna cijena
- Jamstvo: 2 godine
- Primjenjive industrije: hoteli, trgovine odjećom, trgovine građevinskim materijalom, radionice za popravak strojeva, proizvodni pogon, tvornica hrane i pića, farme, restorani, kućna uporaba, maloprodaja, trgovina hranom, tiskare, građevinski radovi, energija i rudarstvo, trgovine hranom i pićem , Kompanija za oglašavanje
- Lokacija izložbenog prostora: Kanada, Rusija
- Vrsta marketinga: Novi proizvod 2022
- Izvješće o ispitivanju strojeva: priloženo
- Video odlazna inspekcija: osigurana
- Jamstvo na osnovne komponente: 2 godine
- Osnovne komponente: ležaj, motor, pumpa, zupčanik, PLC, tlačna posuda, motor
- Kontrolni sustav: DELEM CT8
- Model: 160T-4000
- Električne komponente: Schneider iz Francuske
- Boja: prilagođena
- Upotreba: savijanje metalnih limova
- Kontrolne osi: 4 1
- Certifikacija: CE ISO SONCAP
- Glavni motor: Siemens iz Njemačke
- Vrijeme isporuke: 30 dana
- Omogućena usluga nakon prodaje: besplatni rezervni dijelovi, instalacija na terenu, puštanje u pogon i obuka
