15t 40t 80t 100t Cnc stroj za savijanje hidraulične preše

Stroj za presovanje/savijanje

cnc stroj za savijanje s hidrauličnom prešom za savijanje s preciznim stražnjim mjeračem, servo motorom, sigurnosnom zaštitom, brzom stezaljkom, kugličnim vijkom i linearnom vodilicom. Svi dijelovi iz Njemačke, SAD-a, Nizozemske, Italije. Debljina i duljina savijanja mogu se proizvesti po narudžbi.

Grafika koja se može rezati

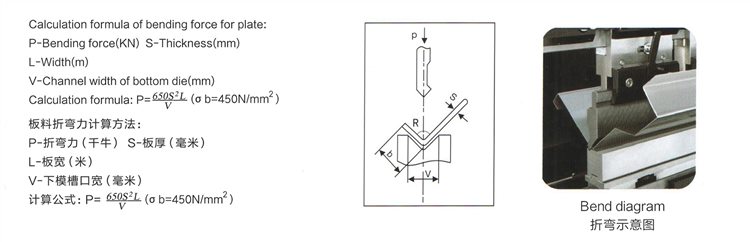

Tablica sile za prešu

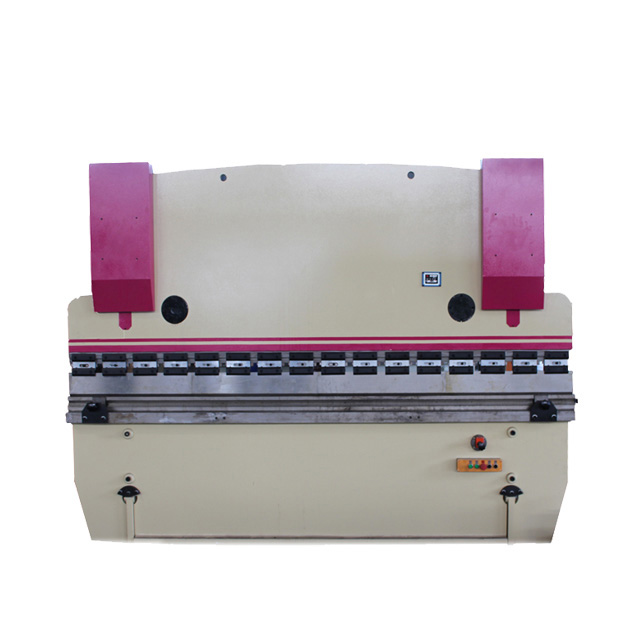

WC67Y/K press kočnica

●Upravljanje servo motorom

●Pohranite do 100 programa

●Do 25 savijanja po programu

●Biblioteka alata i program alata

● Automatski program kuta savijanja

● Veća brzina ram-a i backgahge-a

● Veća točnost savijanja i pozicioniranja

WC 67Y/K Značajke

Cijela zavarena struktura stroja postiže visoku krutost; stroj je dizajnirao ANSYS softver koji može osigurati pouzdanost i preciznost preše.

Motorima za backgauge upravlja pretvarač, koji može postići visoku točnost pozicioniranja backguage i ram promjenom frekvencije i napona motora.

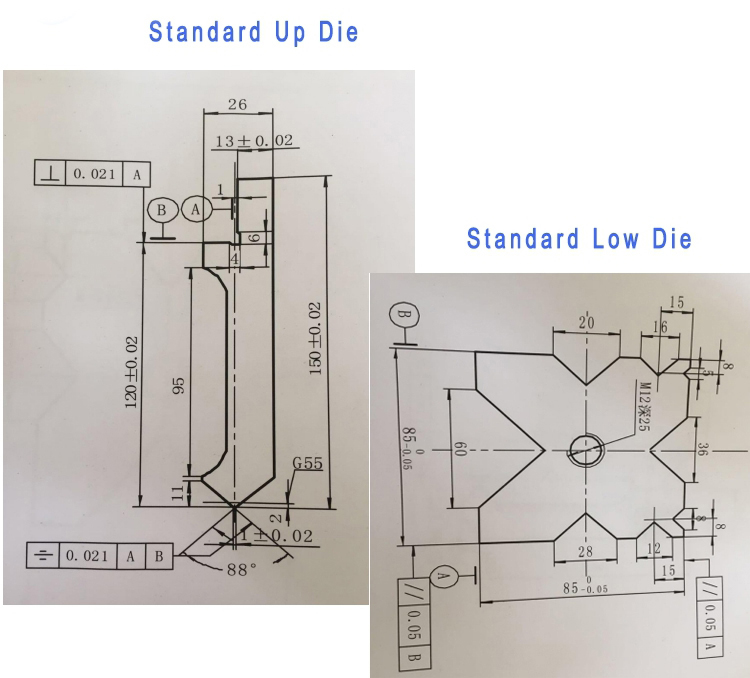

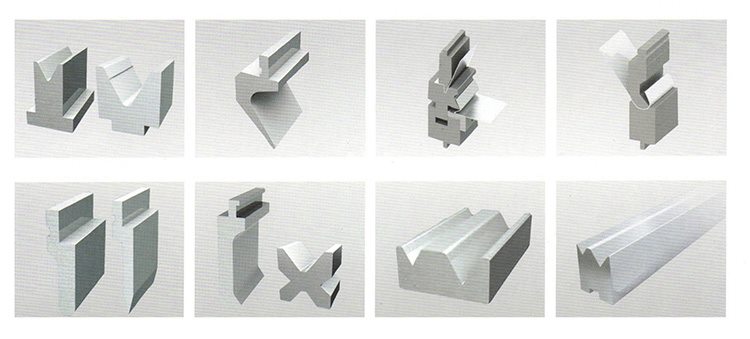

Različiti probijači i matrice su izborni prema zahtjevima kupca, kao što su Multi-V matrice, matrice radijusa, matrice s guščijim vratom, itd. Jedan set kompletnih standardnih izbijača i matrica bit će uključen besplatno.

X os (Backgahge) i Y os (Ram hod ili cilindar hod) mogu se programirati E21 kontrolerom sustava, koji može pohraniti do 40 grupa programa. Bočni i stražnji metalni zaštitni štitnik zadovoljava europske sigurnosne standarde.

Hidrauličko preopterećenje može se zaštititi preljevnim ventilom, tlak u sustavu može se lako regulirati tlačnom sklopkom.

Nožni prekidač s gumbom za hitne slučajeve može zaustaviti stroj odmah kada se dogodi nezgoda.

Tip	Nazivni tlak	Duljina radnog stola	Razmak stupaca	Dubina grla	Slide Stroke	Maksimalno otvoreno	Snaga motora	Dimenzije
Tip	（KN）	(mm)	(mm)	(mm)	(mm)	(mm)	(KW)	(mm)
WC67Y- 40t/2200	400	2200	1775	250	100	320	5.5	2300×1500×2000
WC67Y- 40t/2500	400	2500	1975	250	100	320	5.5	2600×1500×2000
WC67Y- 63t/2500	630	2500	2095	250	120	360	5.5	2600×1600×2300
WC67Y- 63t/3200	630	3200	2570	250	120	360	5.5	3300×1600×2300
WC67Y- 80t/3200	800	3200	2565	320	120	360	7.5	3300×1700×2300
WC67Y- 80t/4000	800	4000	3165	320	120	360	7.5	4100×1700×2300
WC67Y- 100t/3200	1000	3200	2560	320	120	360	7.5	3300×1800×2400
WC67Y- 100t/4000	1000	4000	3165	320	120	360	7.5	4100×1800×2500
WC67Y- 125t/3200	1250	3200	2550	320	120	360	7.5	3250×1920×2450
WC67Y- 125t/4000	1250	4000	3450	320	120	360	7.5	4100×1920×2500
WC67Y- 160t/3200	1600	3200	2540	320	180	440	11	3300×1600×2600
WC67Y- 160t/4000	1600	4000	3140	320	180	440	11	4100×2000×2600
WC67Y- 160t/6000	1600	6000	4740	320	180	440	11	6100×2000×2600
WC67Y- 200t/3200	2000	3200	2540	320	250	530	11	3300×2100×2800
WC67Y- 200t/4000	2000	4000	3140	320	250	530	15	4100×2100×2900
WC67Y- 200t/5000	2500	5000	3120	400	250	530	15	5100×2100×3000
WC67Y- 250t/4000	2500	4000	3120	400	250	560	18.5	4100×2200×3500
WC67Y- 250t/5000	2500	5000	3920	400	250	560	18.5	5100×2200×3500
WC67Y- 250t/6000	2500	6000	4720	400	250	560	18.5	6100×2200×3500
WC67Y- 300t/5000	3000	5000	39100	400	250	560	22	5100×2600×4000
WC67Y- 300t/6000	3000	6000	4710	400	250	560	22	6100×2600×4000
WC67Y- 300t/7000	3000	7000	5620	400	250	560	22	7100×2600×4400
WC67Y- 350t/6000	3500	6000	5100	400	250	560	30	6100×2600×4200
WC67Y- 350t/7000	3500	7000	5620	400	250	560	30	7100×2600×4500
WC67Y- 400t/4000	4000	4000	3100	400	300	620	30	4100×2700×3800
WC67Y- 400t/6000	4000	6000	4280	400	320	630	30	6100×2800×4200
WC67Y- 500t/5000	5000	5000	4100	400	320	630	37	5100×3000×4400
WC67Y- 500t/6000	5000	6000	4820	400	320	630	37	6100×3000×4700
WC67Y- 500t/7000	5000	7000	5620	400	320	630	37	7100×3000×4900
WC67Y- 600t/6000	6000	6000	4820	400	320	630	45	6100×2965×4700
WC67Y- 600t/7000	6000	7000	5620	400	320	630	55	7100×2965×4900

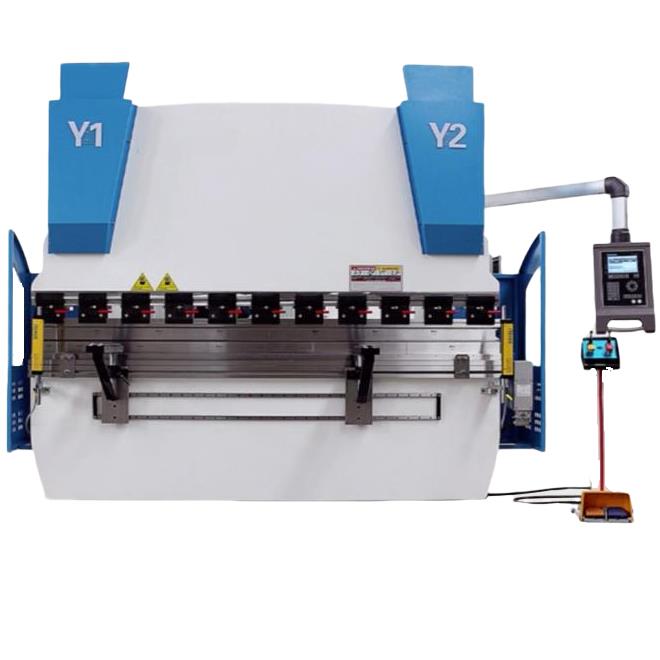

WE67K serija elektrohidrauličkih servo preša za kočnice CNC stroj za savijanje

WE67K serije elektro-hidrauličke servo preše kočnice CNC stroj za savijanje usvaja integralno zavarivanje i integralnu strukturu obrade.

Glavne komponente tijela analiziraju se pomoću softvera za analizu konačnih elemenata ANSYS, koji osigurava pouzdanost i
ukupna točnost alatnog stroja.

Glavni uljni cilindar s obje strane prolazi kroz način upravljanja hodom tradicionalnog mehaničkog savijanja tipa pregrade
stroj i usvaja način upravljanja zatvorenom petljom koji se sastoji od elektrohidrauličkog servo ventila uvezenog iz Njemačke i rešetkastog ravnala uvezenog iz Njemačke.

Značajke WE67YK

●Napredna konfiguracija, CNC hidraulička preša visoke preciznosti i visoke učinkovitosti

●Holistička struktura zavarivanja

●Elektrohidraulički servo sustav, zatvorena petlja kontrolira sinkronizaciju klizača

●Mehanizam dvostrukog krunjenja

●Standardna konfiguracija s 3 1 osi:
Y1 (gore-dolje od lijevog cilindra)
Y2 (gore-dolje desnog cilindra)
X(naprijed-natrag od backguge)
V (hidrauličko krunjenje)

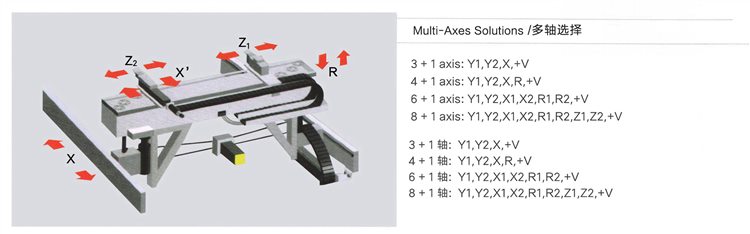

●Backgauge System Optional:
4 osi stražnji mjerač (X. R, Z1. Z2)
5 osi stražnjeg graničnika (XR Z1. Z2, X')
6 osi stražnjeg mjerača (X1. X2. R1. R2, Z1. Z2)

Tip	Nazivni tlak	Duljina radnog stola	Razmak stupaca	Dubina grla	Slide Stroke	Maksimalno otvoreno	Snaga motora	Dimenzije
Tip	（KN）	(mm)	(mm)	(mm)	(mm)	(mm)	(KW)	(mm)
WE67K-40t/2200	400	2200	1775	250	175	320	5.5	2300×1500×2000
WE67K-40t/2500	400	2500	1975	250	175	320	5.5	2600×1500×2000
WE67K-63t/2500	630	2500	2095	250	175	360	5.5	2600×1600×2300
WE67K-63t/3200	630	3200	2570	250	175	360	5.5	3300×1600×2300
WE67K-80t/3200	800	3200	2565	320	175	360	7.5	3300×1700×2300
WE67K-80t/4000	800	4000	3165	320	175	360	7.5	4100×1700×2300
WE67K-100t/3200	1000	3200	2560	320	215	360	7.5	3300×1800×2400
WE67K-100t/4000	1000	4000	3165	320	215	360	7.5	4100×1800×2500
WE67K-125t/3200	1250	3200	2550	320	215	360	7.5	3250×1920×2450
WE67K-125t/4000	1250	4000	3450	320	215	360	7.5	4100×1920×2500
WE67K-160t/3200	1600	3200	2540	320	215	440	11	3300×1600×2600
WE67K-160t/4000	1600	4000	3140	320	215	440	11	4100×2000×2600
WE67K-160t/6000	1600	6000	4740	320	215	440	11	6100×2000×2600
WE67K-200t/3200	2000	3200	2540	320	215	530	11	3300×2100×2800
WE67K-200t/4000	2000	4000	3140	320	215	530	15	4100×2100×2900
WE67K-200t/5000	2500	5000	3120	400	215	530	15	5100×2100×3000
WE67K-250t/4000	2500	4000	3120	400	215	560	18.5	4100×2200×3500
WE67K-250t/5000	2500	5000	3920	400	215	560	18.5	5100×2200×3500
WE67K-250t/6000	2500	6000	4720	400	250	560	18.5	6100×2200×3500
WE67K-300t/5000	3000	5000	39100	400	250	560	22	5100×2600×4000
WE67K-300t/6000	3000	6000	4710	400	250	560	22	6100×2600×4000
WE67K-300t/7000	3000	7000	5620	400	250	560	22	7100×2600×4400
WE67K-350t/6000	3500	6000	5100	400	250	560	30	6100×2600×4200
WE67K-350t/7000	3500	7000	5620	400	250	560	30	7100×2600×4500
WE67K-400t/4000	4000	4000	3100	400	300	620	30	4100×2700×3800
WE67K-400t/6000	4000	6000	4280	400	320	630	30	6100×2800×4200
WE67K-500t/5000	5000	5000	4100	400	320	630	37	5100×3000×4400
WE67K-500t/6000	5000	6000	4820	400	320	630	37	6100×3000×4700
WE67K-500t/7000	5000	7000	5620	400	320	630	37	7100×3000×4900
WE67K-600t/6000	6000	6000	4820	400	320	630	45	6100×2965×4700
WE67K-600t/7000	6000	7000	5620	400	320	630	55	7100×2965×4900

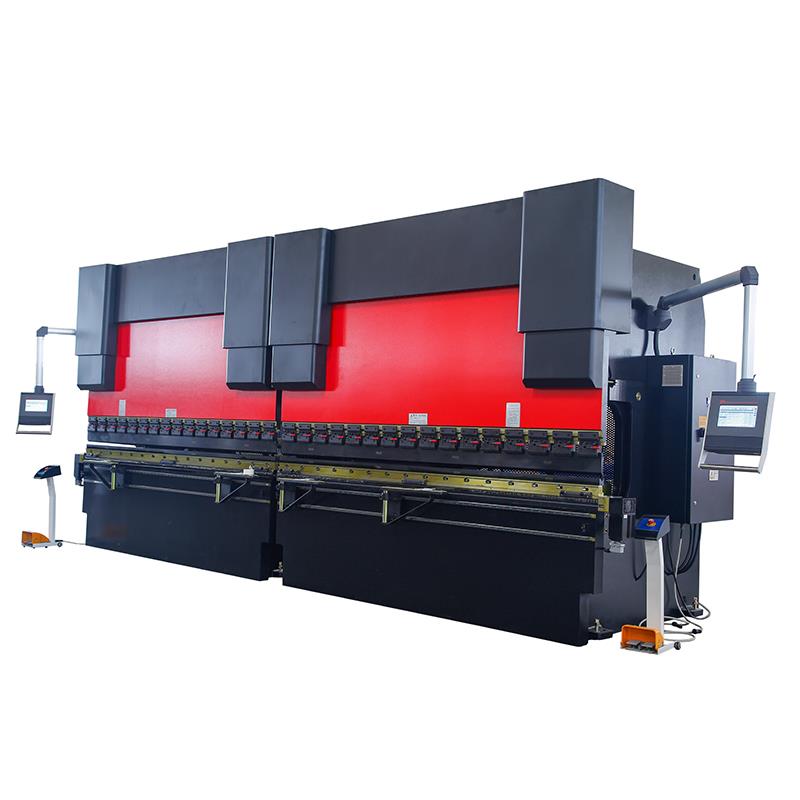

Dvostruka pritisna kočnica

Dva glavna računala (WC67Y/WE67K) odabrana su za konfiguraciju sinkrone opreme za povezivanje dva stroja.

Kombinirani stroj za savijanje s dva stroja može obraditi super dugačke izratke, posebno pogodne za gradnju, rasvjetni stup na autocesti, električni stup i tako dalje.

Dvije vrste alatnih strojeva također se mogu koristiti odvojeno za poboljšanje proizvodne učinkovitosti i opremljene su otklonom
mehanizam kompenzacije.

Sinkroni mehanizam usvaja mehanički tekući servo i mehanički blok. ●Ovaj stroj kombiniran je s dva seta preše od 400 tona.

Tandemska kontrola postiže sinkroni rad. Jedan stroj kombiniran je radnim stolom, desnom i lijevom zidnom pločom.

Zbog transporta, usvajamo sastavljenu strukturu. Stalak ima jaku krutost, dva cilindra su postavljena na desnu i lijevu zidnu ploču, hidraulički sustav je bio pod djelovanjem električnog sustava, pogonski ram je radio prema dolje. Na klipu se nalaze gornje matrice, kada se gornji i donji matrice dodirnu, sustav će podići pritisak i oblikovati obratke.

S različitim matricama i pod različitim vrstama savijanja, može dobiti različite oblike obratka. Kvaliteta je stabilna i
pouzdan.

Tip	Nazivni tlak	Duljina radnog stola	Razmak stupaca	Dubina grla	Slide Stroke	Maksimalno otvoreno
Tip	（KN）	(mm)	(mm)	(mm)	(mm)	(mm)
WE67K-500t/5000	5000	5000	4100	400	320	630
WE67K-500t/6000	5000	6000	4820	400	320	630
WE67K-500t/7000	5000	7000	5620	400	320	630
WE67K-600t/6000	6000	6000	4820	400	320	630
WE67K-600t/7000	6000	7000	5620	400	320	630
WE67K-700t/8000	7000	8000	5300	400	320	630
WE67K-700t/10000	7000	10000	5300	400	320	630
WE67K-800t/8000	8000	8000	5300	400	320	630
WE67K-1000t/10000	10000	10000	5300	400	320	630
WE67K-1000t/12000	10000	12000	5300	400	320	630
WE67K-1200t/12000	12000	12000	5300	400	320	630
WE67K-1200t/14000	12000	8600	5300	400	320	630

Pitanja

1. Prihvaća li vaša tvrtka prilagođenu ponudu, imamo posebne potrebe.

RAYMAX je tvrtka koja se fokusira na istraživanje i proizvodnju modularnih CNC strojeva. Imamo vrlo bogato iskustvo i snažnu sposobnost istraživanja i razvoja alatnih strojeva. Vrlo smo voljni ponuditi vam prilagođenu visoko učinkovitu opremu sve dok imate određene potrebe.

2. Koji certifikat dobiva stroj u vašoj tvrtki?

Prošli smo ISO9001 odobrenje sustava kvalitete i CE certifikaciju.

3. Imate li cjenik za izbornu konfiguraciju?

Imamo razne konfiguracije i toliko različitih specifikacija, tako da vam ne možemo ponuditi cjenik. Molimo kontaktirajte našeg inženjera prodaje ako ste zainteresirani za određenu konfiguraciju.

4. Prihvaća li vaša tvrtka CIF cijenu?

CIF cijena uključuje troškove dostave CNC stroja koji treba ponuditi prema različitim odredišnim lukama i različitim u različitim mjesecima. Molimo kontaktirajte nas ako imate takvu potrebu.CIF cijena također uključuje pomorsku premiju koja iznosi 2‰ od 1,1*ukupnog iznosa.

5. Ako vaš inženjer dođe u našu zemlju popraviti stroj i obaviti obuku, koliko će to koštati?

Troškovi uglavnom uključuju troškove povratnih avionskih karata, pansiona i smještaja, kao i visa naknadu. Troškovi osoblja su
100 USD/dan/osoba, normalno, to je posao za dvije osobe. Ali to ovisi o velikoj opremi ili instalaciji i otklanjanju pogrešaka cijele linije.

6. Koje je jamstvo?

Jamstvo je 12 mjeseci koje počinje teći od dana kada je stroj stigao u uvozničku luku.

7. Koje su vaše metode prijevoza?

Za većinu zemalja, naš ćemo stroj transportirati morem, dok za kopnene zemlje možemo koristiti željeznički ili autocestovni prijevoz. Izvezeni CNC stroj je sav upakiran u drvenu kutiju koja se može fiksirati u 40 HQ.

8. Ako je stroj izvan jamstva, kako naplatiti troškove pribora?

Za stroj izvan jamstva koji treba zamijeniti dijelove, naplatit ćemo prema ponudi dijelova. Ako imate bilo kakvih pitanja, pošaljite nam e-poštu za konzultacije.

9. Što bih učinio u slučaju kvara stroja?

Ako je kvar na stroju, a korisnici ga ne mogu riješiti, pošaljite nam e-poštu radi savjetovanja. Naš servis će odgovoriti u roku od 24 sata.

10. Kako definirati jamstvo za stroj? Kada ste počeli mjeriti vrijeme?

Jamstvo identificiramo na temelju tvorničkog broja. Vrijeme jamstva računa se nakon puštanja opreme u pogon i prihvaćanja. Ako imate bilo kakvih pitanja, pošaljite nam e-poštu za konzultacije.

11. Koliko traje jamstveni rok za alatni stroj?

Naša predanost strojevima klijenata je jednogodišnje jamstvo. Za kupnju korisnika, registriranog kao člana na ovoj web stranici, s tvorničkim brojem stroja, možete uživati u produženom jamstvu od 3 mjeseca. Za detalje, obratite se službi za članstvo.

12. Ima li MC priručnik za održavanje i priručnik za rad?

Svaki CNC stroj koji napušta tvornicu bit će zajedno s povezanom serijom ili modelom uputama na engleskom jeziku, uključujući priručnik za održavanje i priručnik za rad. Priložena dokumentacija također može uključivati upute za CNC kontroler, upute za dijelove koje ste kupili (kao što je rotirajući stol, hladnjak ulja)

pojedinosti

Hod klizača (mm): 320 mm
Automatska razina: Poluautomatski
Dubina grla (mm): 450 mm
Vrsta stroja: Torziona poluga, Stroj za izradu kuglica
Duljina radnog stola (mm): 4000
Širina radnog stola (mm): 400 mm
Dimenzija: 6060*3100*3800mm
Stanje: Novo
Materijal/obrađeni metal: nehrđajući čelik
Automatizacija: Automatski
Dodatne usluge: rezanje na dužinu
Godina: 2021
Težina (KG): 1850
Snaga motora (kw): 37 kw
Ključne prodajne točke: Automatski
Jamstvo: 1 godina
Primjenjive industrije: Trgovine građevinskim materijalom, Radionice za popravak strojeva, Proizvodni pogoni, Farme, Maloprodaja, Građevinski radovi, Tvrtka za oglašavanje
Lokacija izložbenog prostora: Sjedinjene Države, Njemačka, Vijetnam, Brazil, Peru, Meksiko, Rusija, Tajland, Maroko, Kenija, Čile, Alžir, Južnoafrička Republika
Vrsta marketinga: Novi proizvod 2020
Izvješće o ispitivanju strojeva: priloženo
Video odlazna inspekcija: osigurana
Jamstvo na osnovne komponente: 1 godina
Osnovne komponente: motor
Pružene usluge nakon prodaje: Inženjeri dostupni za servisiranje strojeva u inozemstvu, besplatni rezervni dijelovi, instalacija na terenu, puštanje u rad i obuka, usluga održavanja i popravka na terenu, video tehnička podrška, mrežna podrška
Sirovina: čelična šipka
Snaga: hidraulična
Upotreba: savijanje metalnih limova
Napon: 220V/380V/400V
Materijal za obradu: čelik aluminij
Korištenje: Kvadratna čelična I-greda itd.
Obrađeni materijal: Savijanje ploča od mekog čeličnog lima
Materijali: Aluminijska ploča za savijanje
Certifikacija: ISO 9001:2000
Servis nakon jamstva: video tehnička podrška, mrežna podrška, rezervni dijelovi, servis za održavanje i popravak na terenu
