125 tona 4100 mm 5-osni CNC servo hidraulični stroj za savijanje preše

CNC preša koristi kalup (opći ili specijalni kalup) za savijanje hladnog metalnog lima u izradak različitih geometrijskih oblika presjeka. To je stroj za oblikovanje lima namijenjen za obradu lima hladnom valjanjem. Široko se koristi u savijanju limova, kao što su automobilska industrija, proizvodnja zrakoplova, laka industrija, brodogradnja, kontejnerska industrija, dizala, željeznička vozila i druge industrije.

1. Visoka preciznost savijanja, velika radna brzina i učinkovita, radna sigurnost, stabilne performanse.

2. Dobar antidetonacijski okvir (konstrukcija od zavarene čelične ploče), cijeli okvir je temperiran, smanjene modifikacije, korištenjem CNC glodalice velikih razmjera, obrada u jednom trenutku, osiguravanje visoke preciznosti.

3. Korištenje dijelova međunarodnih marki i CNC-a.

4. Vizualni operativni sustav, jednostavan za rukovanje, praktičan, s više funkcija i praktičan.

5. Sve dijelove proizvodi QAWELL cnc proizvodni centar, prema standardnom crtežu.

6. Visoka izvršna snaga, visoki standard i visoko profesionalni strojno sastavljeni tim.

7. Dizajn zaštite napajanja, sa zaštitom od svjetlosne zavjese, funkcijom isključivanja otvorenih vrata, više sigurnosti tijekom rada.

8. Modni izgled, nježni i lijepi, strojevi su kompaktnog dizajna, malog prostora, jednostavnog rukovanja.

9. Pružanje sveobuhvatnog programa savijanja za sve korisnike strojeva za presa, šišanje.

10. Zamjenjivi radni stol te gornji i donji brežuljak, bez zavarivanja, kovanja i preciznog brušenja.

11. Podebljavanje klizača i okomite ploče, kako bi se osigurala stabilnost alatnog stroja i smanjila elastičnost.

12. Racionalni raspored dizajna naftovoda, kako bi se spriječilo brzo povećanje temperature ulja.

13. Sličnost slika i stroja za otpremu može doseći 99,5%.

14. Vremenska brza dostava.

Glavne značajke:

1. Cijeli okvir preše ima integrirano zavarivanje i kaljenje kako bi se uklonio unutarnji stres.

2. Poseban numerički upravljački sustav opremljen je glavnim okvirom stroja za savijanje.

3. Funkcija programiranja u više radnih koraka može postići automatski rad i kontinuirano pozicioniranje postupaka u više koraka, kao i automatsku preciznu prilagodbu za položaj stražnjeg graničnika i kliznog bloka.

4. Stroj je opremljen funkcijom brojanja zavoja, za prikaz količine obrade u stvarnom vremenu i memorije položaja graničnika i kliznog bloka u slučaju nestanka struje, kao i postupaka i parametara.

5. Uvezeni vodeći vijak s kugličnim ležajem i linearna vodilica koriste se za stražnji graničnik, kako bi se osigurala preciznost pozicioniranja stražnjeg graničnika, kako bi preciznost obrade stroja bila veća.

dijelovi

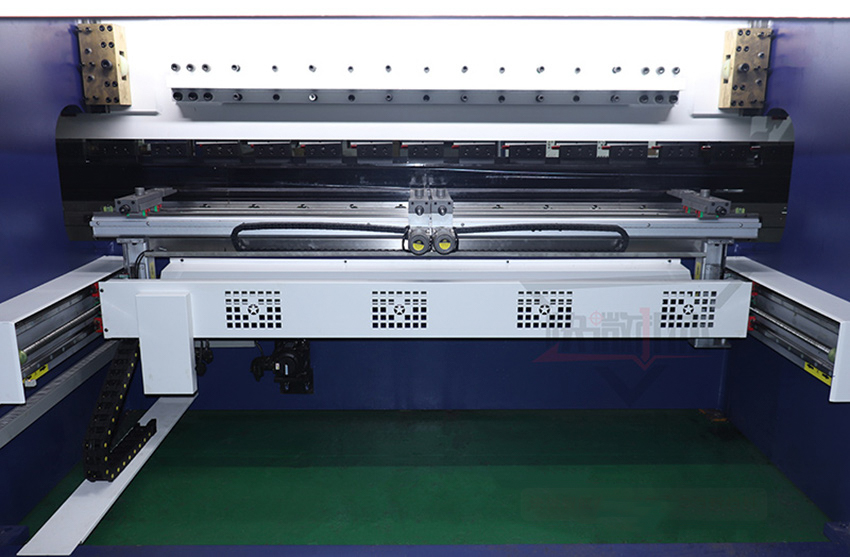

Cijeli izgled

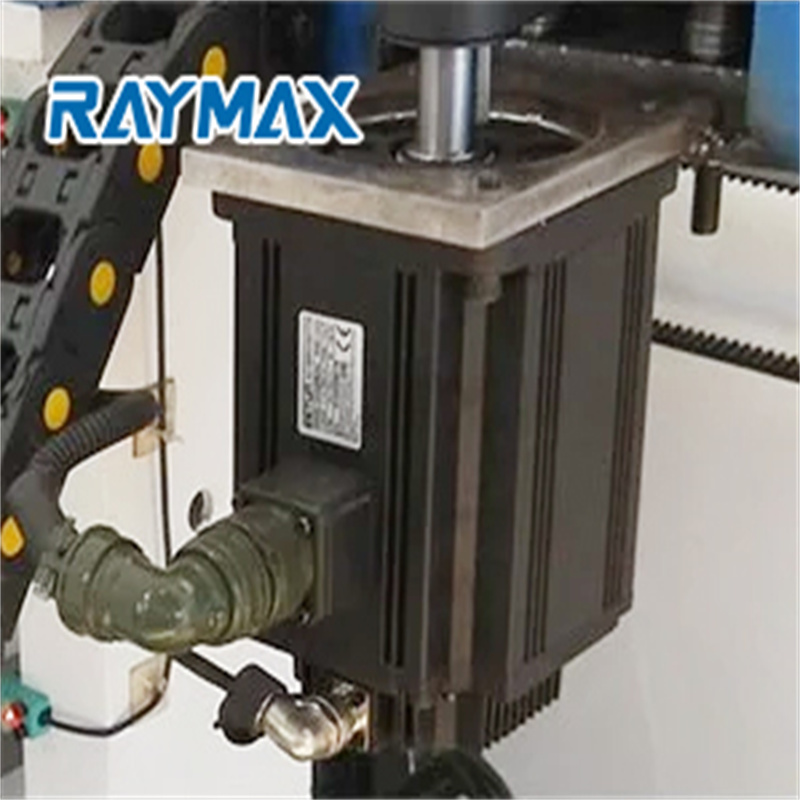

Glavni servo motor

Motor-Crowniing je CNC kontroliran

Cybelec Touch8p Cnc upravljanje

Bosch Rexroth hidraulički blok ventila

Motor-Crowniing je CNC kontroliran

Glavni motor je servo motor koji štedi gorivo i električnu energiju. Ušteda energije 45% svaki dan, stroj radi brzo

Stroj s obradom cijele strukture, kako bi se osigurala preciznost strojne obrade; Stroj s tretmanom Vsr (olakšavanje stresa od vibracija), kako bi se osiguralo da stroj ne mijenja oblik tijekom dugotrajne uporabe;

CNC stražnji mjerač

4-osni CNC stražnji mjerač, uključujući R; X ; Z1 Z2, može se kretati gore-dolje; naprijed i nazad, lijevo i desno, fino podešavanje s visokom točnošću do ± 0,02 mm. Stražnji mjerač: kako bi preciznost savijanja bila mnogo bolja. Funkcija pozicioniranja lima, za dobru kontrolu položaja metalne ploče za obradu. Vrlo važan dio u stroju za savijanje.

1. Uvezeni vodeći vijak s kugličnim ležajem i linearna vodilica koriste se za stražnji graničnik, kako bi se osigurala preciznost pozicioniranja stražnjeg graničnika, kako bi preciznost obrade stroja bila veća.

2. 4-osni CNC stražnji mjerač, uključujući R; X ; Z1 Z2, može se kretati gore-dolje; naprijed i nazad, lijevo i desno, fino podešavanje s visokom preciznošću do ± 0,02 mm

3. Sustav stražnjeg mjerača, brzo i precizno pozicioniranje, koristi zavarivanje čelične konstrukcije, visoku krutost, pogon servo motora, kuglični vijak i linearnu vodilicu kako bi se osigurala visoka preciznost rada. Vijci za montažu s četiri kuta mogu se brzo namjestiti.

Sustav stražnjeg mjerača, brzo i precizno pozicioniranje

CNC presa kočnica je opremljena stražnjim graničnikom koji se sastoji od čvrste strukture kako bi se osigurala najbolja repetitivnost i visoka preciznost u pozicioniranju osi. Usvaja zavarivanje čelične konstrukcije, visoku krutost, pogon servo motora, kuglični vijak i linearnu vodilicu kako bi se osiguralo rad visoke preciznosti. Vijci za montažu s četiri kuta mogu se brzo namjestiti.

Pitanja

P: Kako od nas dobiti točnu ponudu?

O: Molimo da nam dostavite detalje o materijalu, maksimalnoj debljini i maksimalnoj širini.

P: Možete li napraviti OEM uslugu?

O: Da, možemo. vaš dizajn je prihvaćen, vaš vlastiti logotip može se koristiti na stroju.

P: Koliki je trošak dostave iz Kine u vašu zemlju?

O: Možemo poslati stroj u vašu luku ili kućnu adresu morem ili avionom. molimo vas da nam kažete svoju najbližu luku ili adresu s poštanskim brojem. imamo pouzdanog špeditera koji osigurava sigurnu, prikladnu i vremensku dostavu.

P: Prihvaćate li LC plaćanje?

O: Da, obično je naše plaćanje 50% 50% T/T, LC plaćanje je također prihvatljivo

P: Kako upravljati ovim strojem?

O: Video linija naše tvornice ili vam izravno šaljemo video.

P: Što je s uslugom puštanja u pogon?

O: Možemo ponuditi uslugu puštanja u rad, kupac mora priuštiti avionske karte.

P: Nudite li podučavanje i obuku?

O: Obuka u tvornici dobavljača

Naša usluga

1. Usluge instalacije

Usluge instalacije dostupne su za sve naše strojeve. Šaljemo tehničara u kupčevu tvornicu za instalaciju i pripremu strojeva za rad. (Kupci moraju platiti samo zrakoplovnu kartu i hotel)

2. Služba za obuku

Naš tehničar dostupan je vašoj tvornici i nudi obuku za korištenje naših strojeva. Također, možete poslati svog tehničara u našu tvrtku da nauči rukovati strojevima.

3. Jamstvo kvalitete

Jamčimo kvalitetu stroja (npr. brzina obrade i radni učinak jednaki su podacima izrade uzoraka). Potpisujemo ugovor s detaljnim tehničkim podacima. Jamstvo na stroj je 5 godina.

pojedinosti

• Hod klizača (mm): 200 mm
• Automatska razina: potpuno automatski
• Dubina grla (mm): 400 mm
• Vrsta stroja: Sinkronizirano
• Duljina radnog stola (mm): 4000
• Širina radnog stola (mm): 200 mm
• Dimenzija: 4400*1800*2800mm
• Stanje: Novo
• Mjesto porijekla: Anhui, Kina
• Materijal/obrađeni metal: nehrđajući čelik, ugljični čelik, aluminij
• Automatizacija: Automatski
• Dodatne usluge: Oblikovanje završetaka
• Godina: 2021
• Težina (KG): 8700
• Snaga motora (kw): 9 kw
• Ključne prodajne točke: Visoka preciznost
• Jamstvo: 1 godina
• Primjenjive industrije: proizvodni pogon, maloprodaja, građevinski radovi
• Lokacija izložbenog prostora: Rusija, Kazahstan, JUŽNA KOREJA
• Vrsta marketinga: Novi proizvod 2020
• Izvješće o ispitivanju strojeva: priloženo
• Video odlazna inspekcija: osigurana
• Jamstvo na osnovne komponente: 1 godina
• Osnovne komponente: ležaj, motor, pumpa, zupčanik, PLC
• NAZIV: Hidraulički CNC stroj za savijanje presa od 130 tona dužine 4,1 metra
• Pogonska os: 5 osi
• Hod X OSI: 500 mm
• Hod Y OSI: 200 mm
• Duljina radnog stola: 4100 mm
• širina radnog stola: 200 mm
• motor: 9kw
• težina: 10300 kg
• brza brzina dolje: 350 mm/s
• brzina kretanja: 150 mm/s
• Certifikacija: ISO 9001:2000
• Omogućena usluga nakon prodaje: video tehnička podrška
• Servis nakon jamstva: Video tehnička podrška
